概述

智能化数字油气田周边环境恶劣、需要监测的站点多,人工巡检工作量巨大且工作环境存在高危险性,一旦发生泄露、爆炸等情况将对人员及环境造成极大损失。 宽域数字油田SCADA&安防系统网络解决方案,对采区内的采油采气井、车辆以及人员等进行实时监控,同时采集现场生产数据并加以分析处理,可实现远程监控与安防联动功能。该方案可以有效提高管理效率,使生产管理进入到生产过程实时在线监测、动态指挥转变的阶段,实现油气田自动化、综合化、集中化、可视化的目的。

系统需求
  • 网络方案符合工业级设计标准,能在严酷的环境中达到安全、可靠、稳定运行对恶劣环境的防护能力(高低温、潮湿、振动等)
  • 系统可靠性高,确保现场数据与控制中心的通信可靠性
  • 安防系统需要考虑后期扩展带来的带宽问题,同时需要考虑不同业务带来的优先级问题
  • 支持统一集中管理,方便管理现场分散的网络产品
  • 系统安全性高,确保现场数据的安全性
宽域解决方案
  • 宽域工业级产品符合工业现场设计。采用工业级器件,低功耗无风扇设计,工作温度范围-40℃~+85℃,防护等级IP40,可稳定运行在工业现场

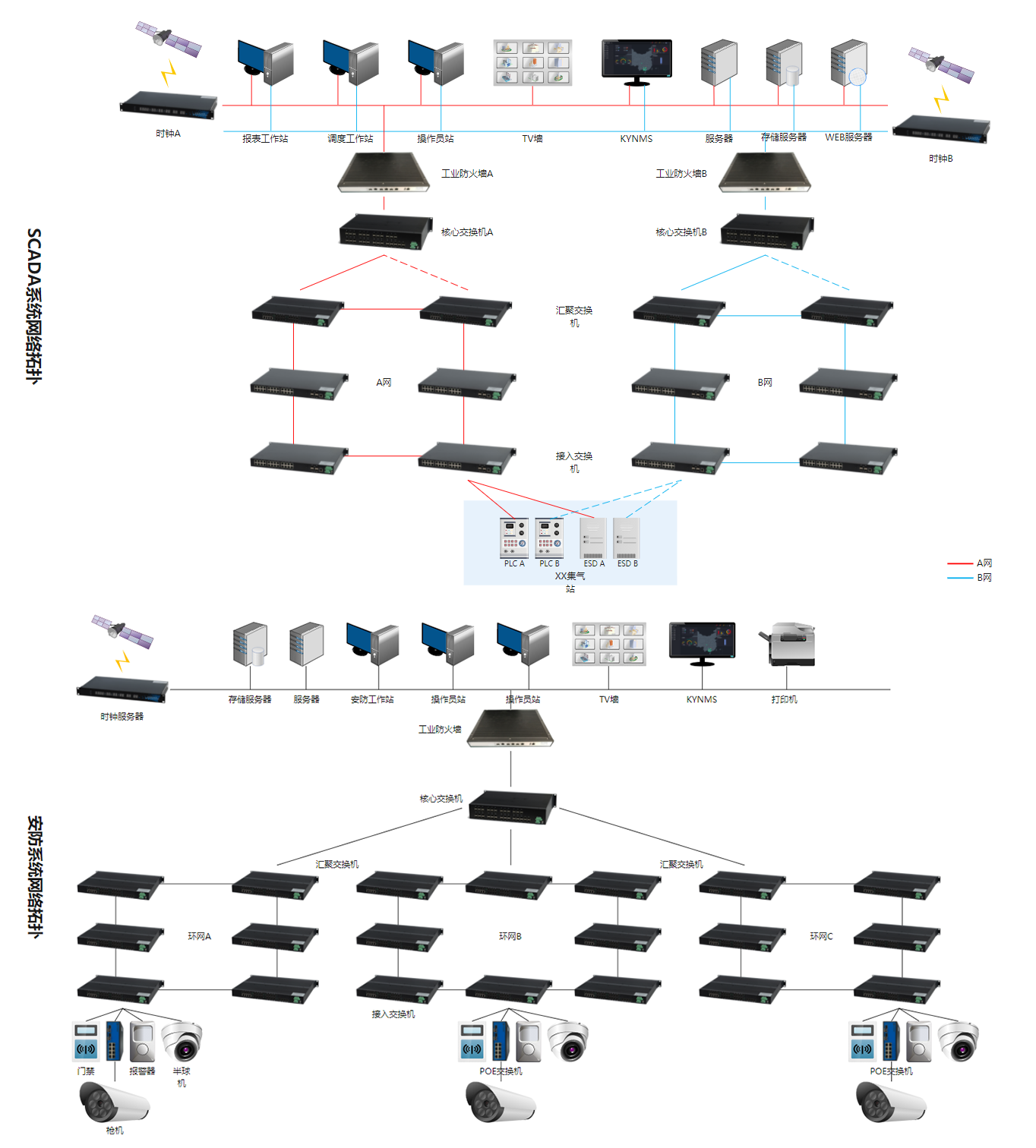

  • SCADA系统采用A/B双环网,环网自愈时间<50ms,A/B网之间完全独立,互为备份使用,可有效保证整个系统的稳定性以及可靠性
  • 安防系统根据流量计算,骨干环网均采用千兆光纤,集气站采用全千兆工业交换机,考虑到后期扩容问题提前做好端口预留;根据不同的业务类型设定不同的QoS优先级,如语音等业务优先转发等
  • 宽域KYNMS网络管理平台可实现对现场设备包括但不限于交换机、卫星同步时钟等支持SNMP协议的装置进行远程实时管理
  • 宽域工业防火墙符合《GBT 37933-2019信息安全技术工业控制系统专用防火墙技术要求》标准,可部署于SCADA以及安防系统网络出口处,创建相应规则对内部网络进行安全防护,同时可完成常用工业协议如Modbus TCP、S7、OPC、104等工业协议的检测与识别

推荐产品

S7100D系列全千兆网管型卡轨式工业交换机

S7100D系列工业交换机是我司自主研发的最新一代接入级可网管全千兆导轨式工业交换机,该系列产品采用高性能的工业级别芯片和定制化的工业设计,可在所有端口满负载运行下保持线速转发,全金属外壳设计,防护等级IP40。具备灵活的光电接口搭配型号,能够组建全千兆的冗余环网,满足日益发展的设备通信需求,适用于电力、新能源、交通以及各类工业自动化系统网络通信。

了解详情

S2100系列标准网管型机架式工业交换机

S2100系列交换机采用高性能的工业级别芯片和优秀的工业设计,可在所有端口满负载运行下保持线速转发。本系列设备可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级IP40,支持前面板安装和后面板安装,适用于电力、新能源、交通以及各类工业自动化系统网络通信。

了解详情

S3100DP系列二层网管型导轨式PoE交换机

S3100DP系列交换机采用高性能的工业级芯片和优秀的工业设计,能满足高低温、过电压、漏电及高压冲击等各种要求。本系列设备可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级IP40,支持卡轨式安装。适用于石油石化、交通、自动化等各个行业。

了解详情

S7500系列三层网管型机架式工业交换机

S7500 系列交换机是多功能高性能的三层网管型全千兆工业以太网交换机,该系列产品可组建高性能的千兆以太网骨干网络、冗余环网,它具备 24/48 VDC 或 220 VDC/VAC 冗余电源输入的功能,可广泛应用到电力、智能交通、工业自动化等领域。

了解详情

S8500系列三层网管型机架式工业交换机

S8500 系列三层工业以太网交换机支持多达 48 个千兆口和 4 个万兆口。该系列产品专为工业现场接入设计的紧凑灵活产品,能够组建万兆的骨干冗余环网,其高性能确保在网络上快速传输大量的视频、音频和数据信息。该设备具备 88~370VDC,85~265VAC 冗余电源输入的功能,使现场供电更加灵活,符合电力、交通、石油石化等各种工业现场的应用要求。

了解详情

kemyondNMS宽域网管系统软件(支持时钟在线监测功能)

宽域网管系统软件是上海宽域网络设备有限公司研制的面向工业网络的运维管理软件。对交换机、主机等支持SNMP协议的网络设备和宽域时钟设备的统一管理,支持对设备的可视化监控、故障诊断、性能分析和报表等功能,支持对宽域时钟设备的设置,能有效帮助企业提高运维效率、提升资源使用率、降低运维成本。

了解详情

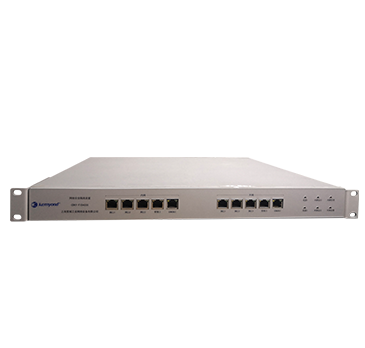

CDKY-FW3000-G4-GT4 机架式工业防火墙

宽域工业防火墙应《信息安全等级保护管理办法》(公通字【2007】43号)和《信息安全技术网络安全等级保护技术标准》2.0版本而出,旨在为工业互联网提供良好的防攻击能力,一定程度上防止或者减轻DDoS攻击,并提供安全审计和日志记录,为工控网络的边界安全保驾护航。

了解详情

ATS1200 卫星时间同步装置

ATS1200-A高精度、高可靠性的时间同步设备,标配数补晶振,守时精度优于100μs/h,可选恒温晶振,守时精度1us/h,铷原子钟,守时精度1.5us/24h。ATS1200支持北斗、GPS双卫星源,2路RS485接口B码时源(可选NTP时源)、2路单模/多模光纤IRIG-B码和两路PTP外部时源。具备丰富的时频输出接口,提供最大32路时间信号输出,支持PTP、NTP/SNTP、IRIG-B码、串口报文、脉冲、DCF77等信号,支持61850/104规约,支持Web、SNMP管理。该产品采用工业级设计,传输误差小,系统稳定,可广泛应用于电力、轨交、医院等行业。

了解详情

经典案例

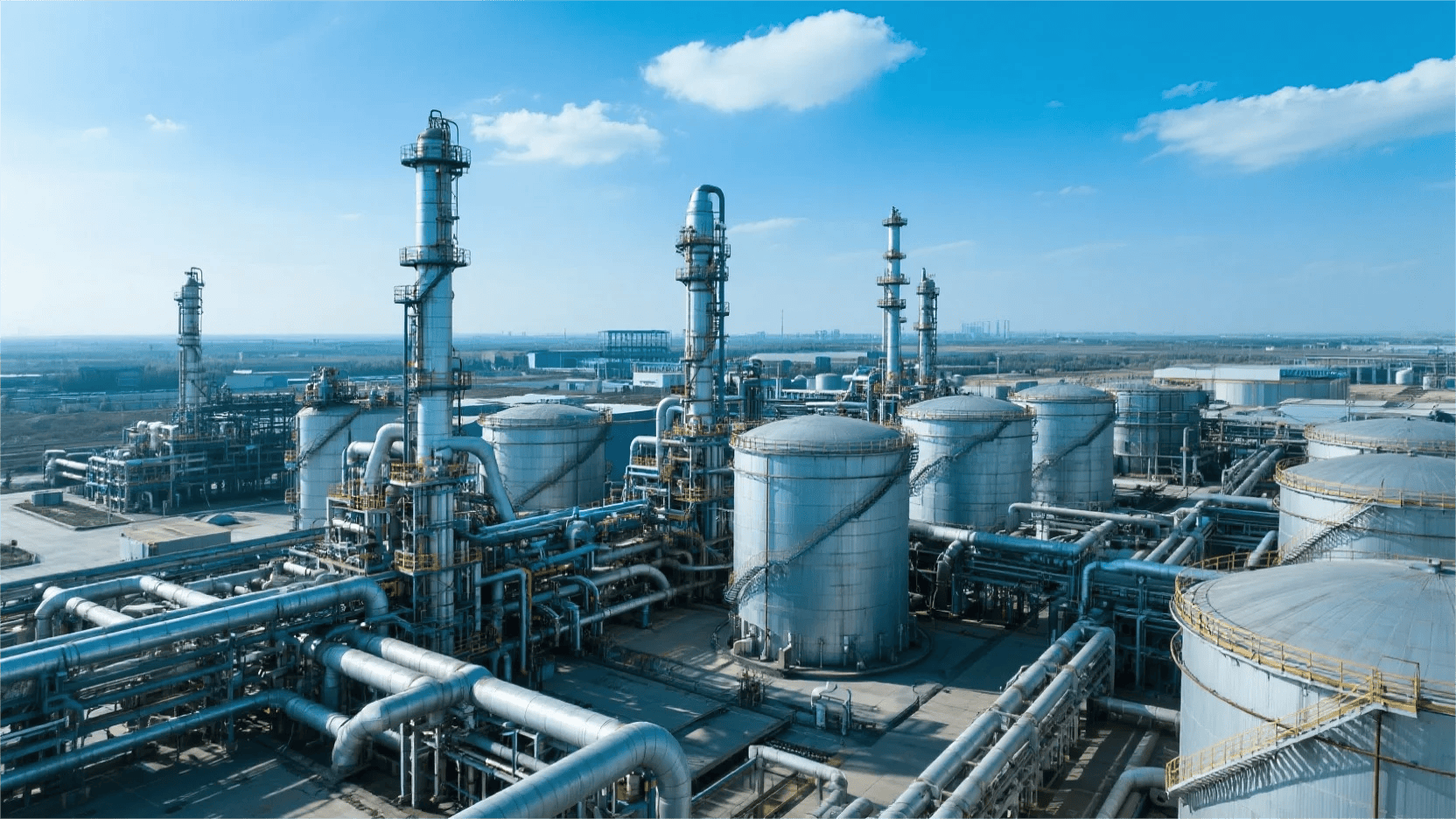

石油石化工程应用
塔里木油田自控及监控项目
吐哈油田安保系统项目
广东石化炼化一体化项目
海南炼化一体化项目
天津石化一体化项目
国家网管中俄东线天然气管道工程
国家网管西部管道安防系统项目
延长集团延安煤油气资源综合利用项目
内蒙荣信化工乙二醇项目
中海油江苏LNG接收站项目
