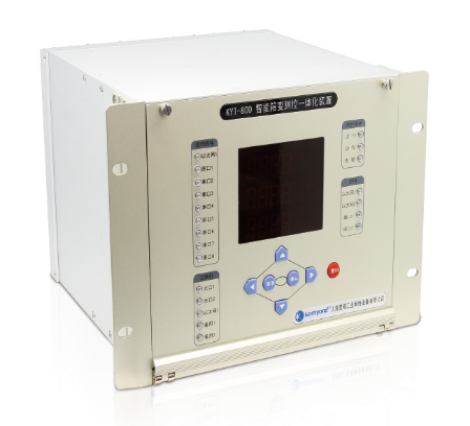

KYT-800系列智能箱变测控一体化装置

智能箱变测控一体化装置

特点和优势
  • 采用32位处理器,16位AD采样,每周波64点采样
  • 采样精度高,测量电流、电压精度为0.5%
  • 数码管显示,适应极限高低温(-40℃- +80℃正常工作)
  • 多路以太网,10/100M自适应,支持Modbus和IEC 60870-5-103/104通讯协议
  • 高抗干扰性,通过10项电磁兼容认证
  • 通过国网电力科学研究院实验验证中心检测
  • 通过国家电网公司自动化设备电磁兼容实验室检测
概述规格型号资料

介绍

KYT800箱变保护测控装置采用一体化设计,集中了多种保护测控、非电量保护、通讯、就地控制等功能,一台设备即可完成多个设备才能协调完成的任务,在保证对变压器的保护、测控、信息交换等相同的功能前提下,降低了产品使用难度和运行维护成本。

全面实现对电力箱变的“遥信、遥测、遥控、遥调”功能。

功能简介

类别 主要功能
遥测 交流测量:
三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度
  6路电流、6路电压
  直流测量:共4路,2路4-20mA,2路热电阻
遥信 38路开入,其中前10路固定为非电量保护信号输入
遥控 9路继电器输出,用于保护输出或普通遥控输出
保护 非电量保护:
轻瓦斯、重瓦斯、高温、超高温、变压器油位低、油位高、压力释放阀、高压熔断器A相、B相、C相
常规保护:
三段式电流保护、零序电流保护、过电压保护、欠电压保护
通信 5口自愈型光纤以太网交换机,2个光口,3个电口
通讯管理单元:2个以太网口,8个高抗干扰性工业RS-485通讯口
测控单元:2个以太网通讯接口,2个485 RS-485通讯口
规约转换 8路可配置的RS485通讯接口,多种规约自由配置和转换
记录 记录最近发生的100次事故及操作记录



技术参数


技术要求 功能要求 应用参数
辅助工作电源 电源输入 AC/DC 85~265V
频率 50Hz,±5Hz
功耗 正常运行≤5W;装置动作≤11W
电流输入 额定值In 5A(1A)
测量范围 0.01In~1.2In
测量误差 ≤0.2%
功耗 不大于0.5VA
电压输入 额定值Un 100V/220V/690V
测量范围 0.1Un~1.2Un
测量误差 ≤0.5%
功耗 不大于0.5VA
其他测量精度 频率 ±0.03Hz
功率因数 ±0.5%
有功功率/无功功率 ±0.5%
开关量输入 通道数 38路
输入方式 无源接点(自带24V驱动)
隔离方式 光电隔离,隔离电压2500V
接点输出 通道数 9路
工作电压 AC250V,8A;AC380V,1.9A
DC220,1.5A
输入方式 空接点
隔离方式 光电隔离,隔离电压2500V
通讯接口 通讯接口 2路光口、2路以太网、2路485口,可选配10路485规约转换模块
隔离类型 光电隔离
波特率 RS485:2400~19200bps
光口:155M、1310nm、单模50km ST
以太网:10M/100M自适应
通讯规约 Modbus/IEC 60870-5-103/104等




硬件特性


机箱外壳 4U半层标准铝合金机箱
防护等级 IP50




工作环境


工作温度 -40℃ ~ 85℃
大气压力 80kPa~110kPa
相对湿度 50%-90%无凝结




电磁兼容


辐射电磁场骚扰试验 满足GB/T 14598.9-2002(IEC 60255-22-3:2000,IDT)规定的III级试验
快速瞬变干扰试验 满足GB/T 14598.10-2007(idt IEC 60255-22-4:2002)规定的IV级试验
1MHz脉冲群干扰试验 满足GB/T 14598.13-2008(eqv IEC 60255-22-1:2007)规定的III级试验
静电放电试验 满足GB/T 14598.14-1998(idt IEC 60255-22-2:1996)规定的4级试验
电磁发射试验 满足GB/T 14598.16-2002(IEC 60255-25:2000,IDT)规定的A类试验
浪涌(冲击)抗扰度 满足GB/T 17626.5-2008(idt IEC 61000-4-5:2006)规定的4级试验
射频场感应的传导骚扰度 满足GB/T 17626.6-2008(idt IEC 61000-4-6:2006)规定的3级试验
工频磁场抗扰度 满足GB/T 17626.8-2006(idt IEC 61000-4-8:2001)规定的4级试验
脉冲磁场抗扰度 满足GB/T 17626.9-1998(idt IEC 61000-4-9:1993)规定的4级试验
直流电源电压突降和电压中断影响 允许GB/T 8367-1987(eqv IEC 60255-11:1979)中要求100ms的电压中断,30%电压突降0.5s




机械性能


振动 装置能承受GB/T 11287-2000中3.2.1规定的严酷等级为1级的振动响应试验,3.2.2规定的严酷等级为1级的振动耐久试验
冲击 装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为1级的冲击响应试验,4.2.2规定的严酷等级为1的冲击耐久试验
碰撞 装置能承受GB/T 14537-1993中4.3规定的严酷等级为1级的冲击碰撞试验




实施标准


GB50062-92 电力装置的继电保护和自动装置设计规范
DL400-91 继电保护和安全自动装置技术规范
GB/T 2423.9-2001 恒定湿热试验
GB/T 11287-2000 振动耐久能力试验
GB/T 14537-1993 冲击响应试验
GB/T 14537-93 碰撞试验
GB/T 14598.14-1998 静电放电抗扰度试验
GB/T 14598.9-2002 辐射(射频)电磁场抗扰度试验
GB/T 14598.10-1996 快速瞬变脉冲群抗扰度试验
GB/T 14598.13-1998 脉冲群抗扰度试验
GB/T 17626.5-1998 浪涌抗扰度试验

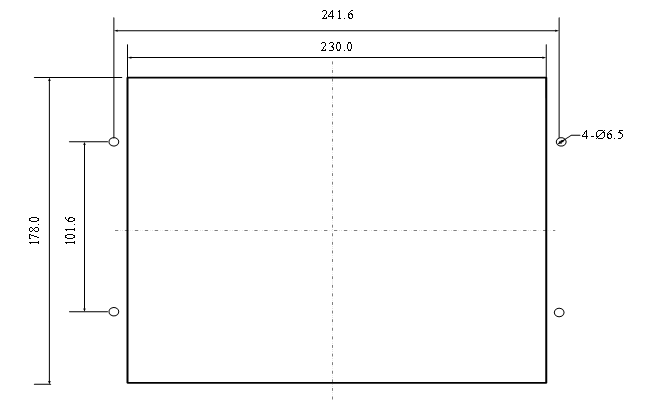

尺寸图
单位:mm

型号配置参数
KYT800 采用32位处理器,16位AD采样,每周波64点采样;38路开入,其中前10路固定为非电量保护信号输入;9路继电器输出,用于保护输出或普通遥控输出;AC/DC 85~265V输入,正常运行≤5W;装置动作≤11W
