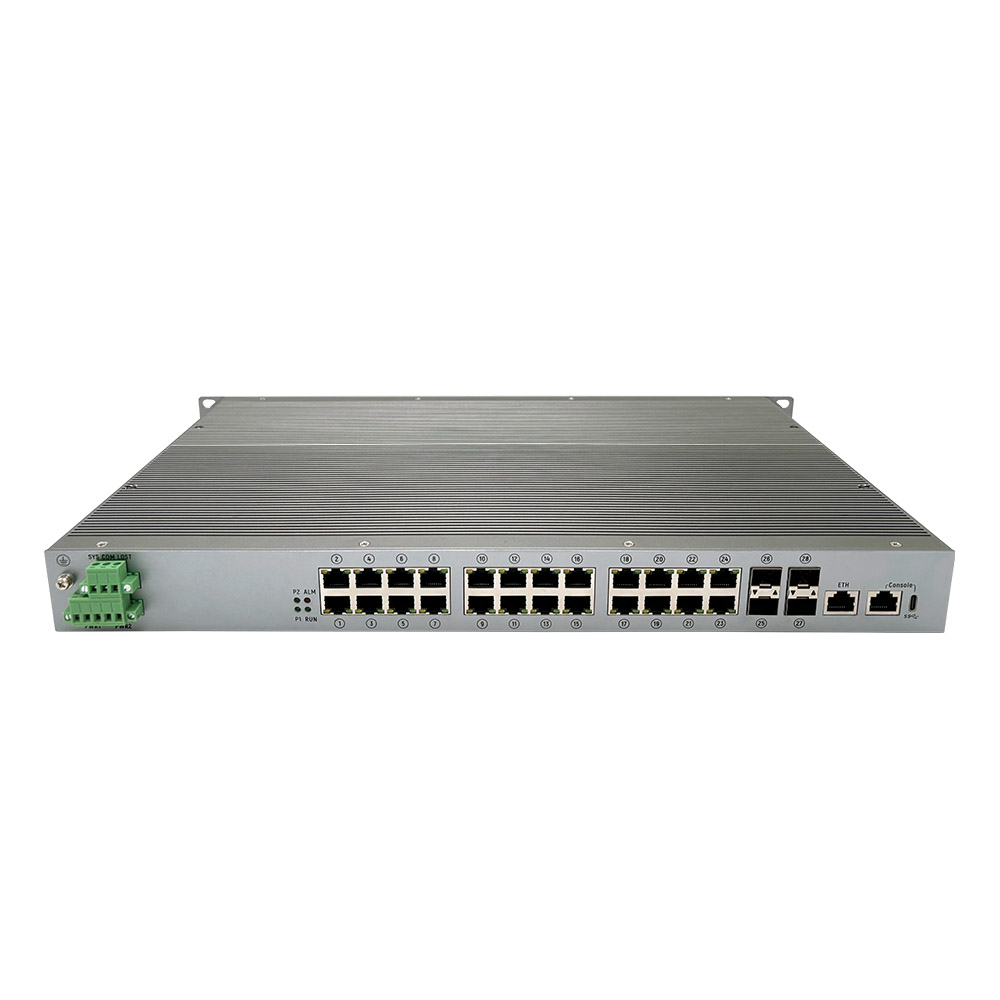

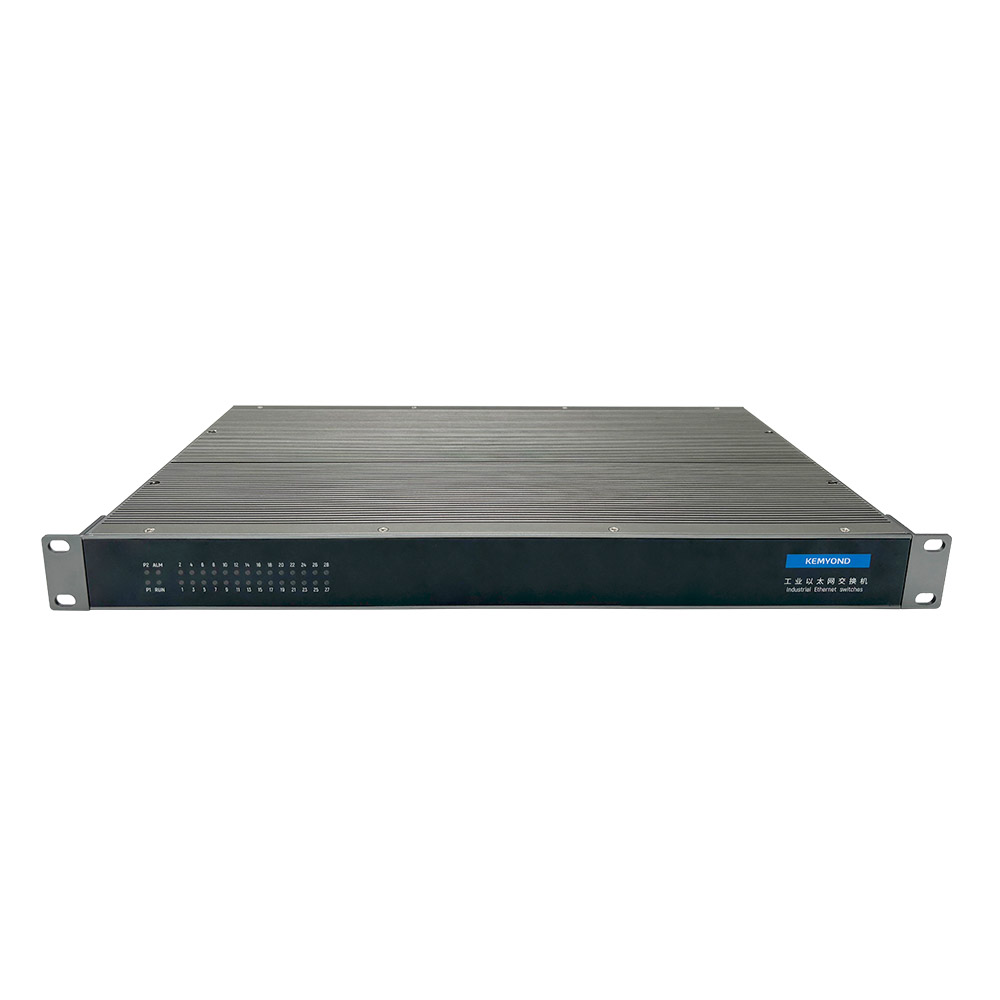

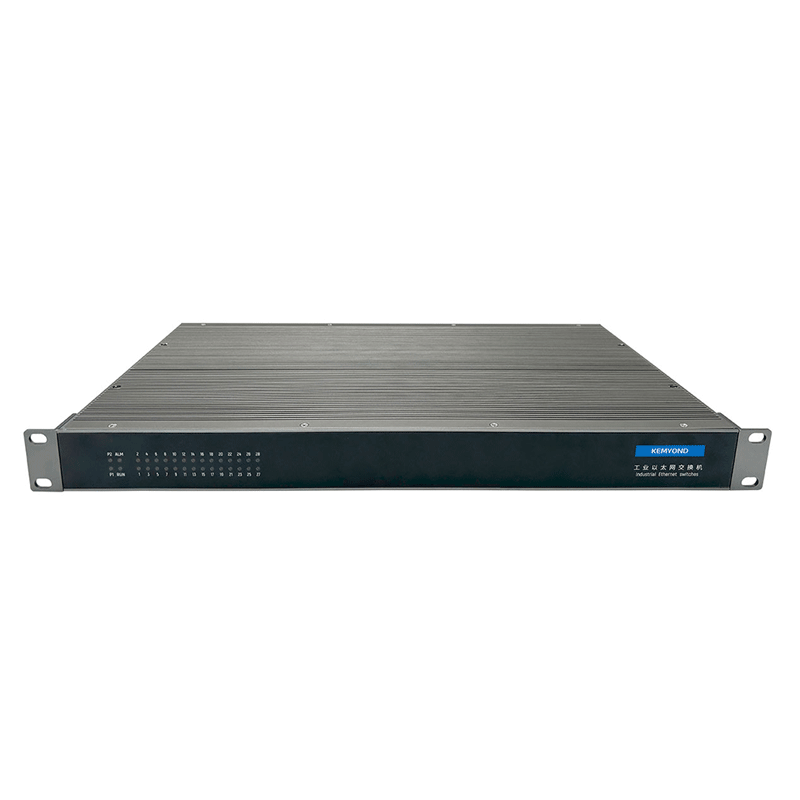

S7500系列三层网管型机架式工业交换机

三层网管型机架式工业交换机

特点和优势
  • 支持静态路由、RIP、OSPF、VRRP 等路由协议
  • 支持 STP/RSTP/MSTP、ERPS 等网络冗余协议
  • 产品通过 CE、FCC 认证
  • 通过公安部安全与警用电子产品质量检测中心检测
  • 通过国网电力科学研究院实验验证中心检测
  • 国家交通安全设施质量监督检验中心检测
概述规格型号资料

介绍

S7500系列交换机是多功能高性能的三层网管型全千兆工业以太网交换机,该系列产品符合IEC61850-3变电站通信网络和IEEE 1613(变电站)规范等工业通用标准。

可组建高性能的千兆以太网骨干网络、冗余环网,它具备24/48 VDC或110/220 VDC/VAC冗余电源输入的功能,可广泛应用到电力、智能交通、工业自动化等领域。

接口配置


千兆光口 1000Base-X,SFP接口
千兆电口 RJ45接口,10/100/1000Base-T(X)自适应,支持MDI/MDI-X自动极性反转
管理口 带外管理口,RJ45-RS232,波特率115200
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC




交换特性


交换模式 存储转发
包转发率 41.7Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K




以太网软件特性


基础特性 支持ERPS和RSTP/STP/MSTP(IEEE 802.1w/d/s)
支持静态路由、RIP、OSPF动态路由协议
支持VRRP冗余
支持IGMP Snooping和GMRP过滤多播封包
支持基于端口的VLAN、IEEE 802.1Q VLAN和GVRP协议
支持QoS(802.1p)
支持链路聚合、LACP
支持DHCP,DHCP Option 82
支持广播风暴抑制
支持基于802.1p,VLAN,MAC,DSCP,TCP/UDP端口的ACL
支持端口镜像功能
支持NTP
支持LLDP链路层发现协议,检索网络设备拓扑发现
支持Syslog并上报
管理 支持RMON协议
支持SNMP V1/V2c/V3
支持电力网安接入标准
支持web、Telnet、SSH、Serial console方式管理
安全 支持IP+端口+MAC地址绑定
支持用户密码保护等访问安全
支持基于端口的带宽和速率控制,支持802.3x
支持SSH、SSL




机械特性


机箱外壳 高强度铝合金制机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W×D×H) 440 mm × 320 mm × 44mm
重量<5Kg
安装方式 1U标准19英寸机架式




电源参数


输入电压 88VDC~370VDC、85VAC~265VAC(±24VDC 或48VDC 可选)
接入端子 5 芯5.08mm 间距插拔式接线端子
保护 反接保护、过载保护




工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




指示灯


运行指示灯 RUN
电源指示灯 PWR1,PWR2
告警指示灯 ALM
端口指示灯 Link/ACT




行业标准


EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >350000h

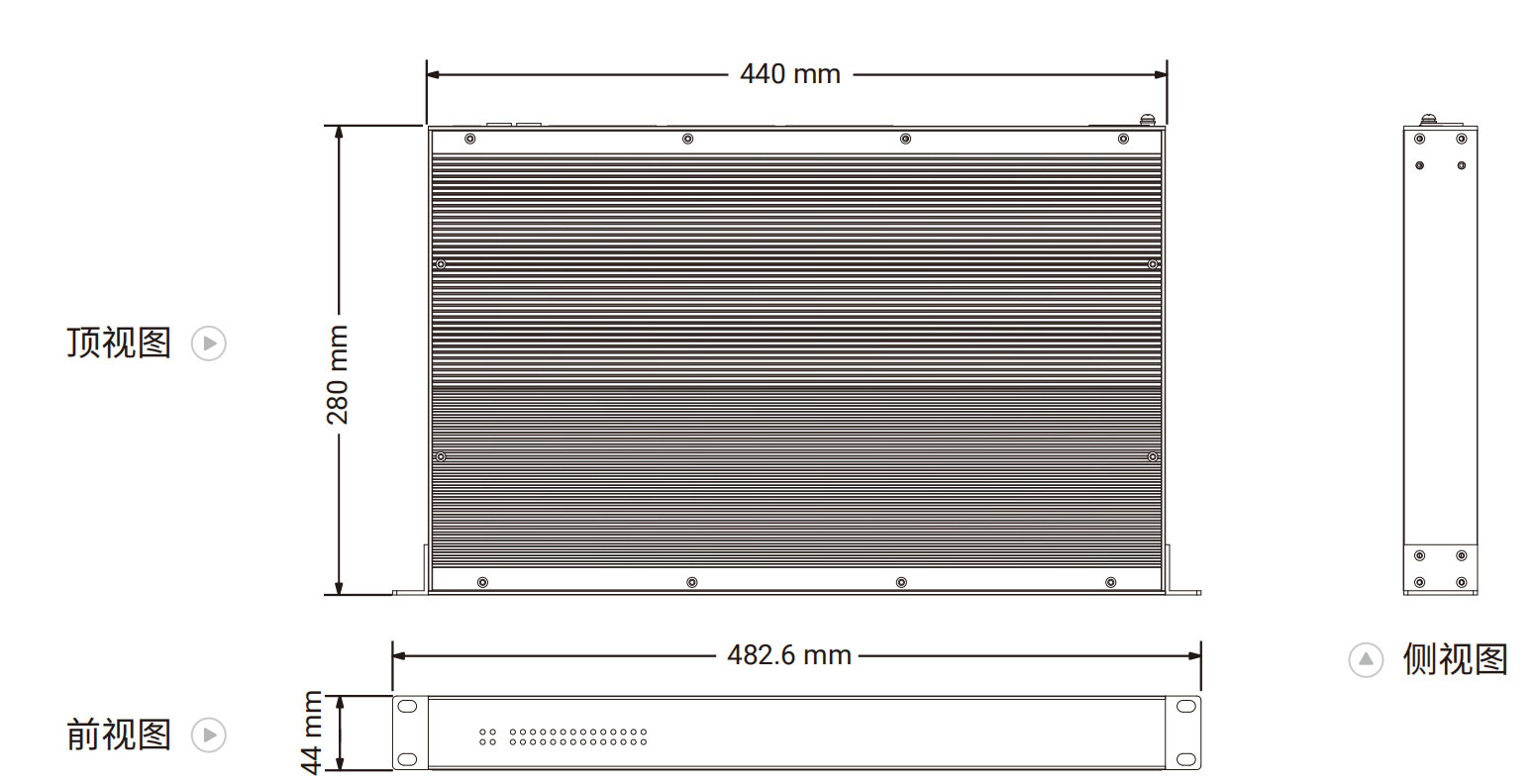

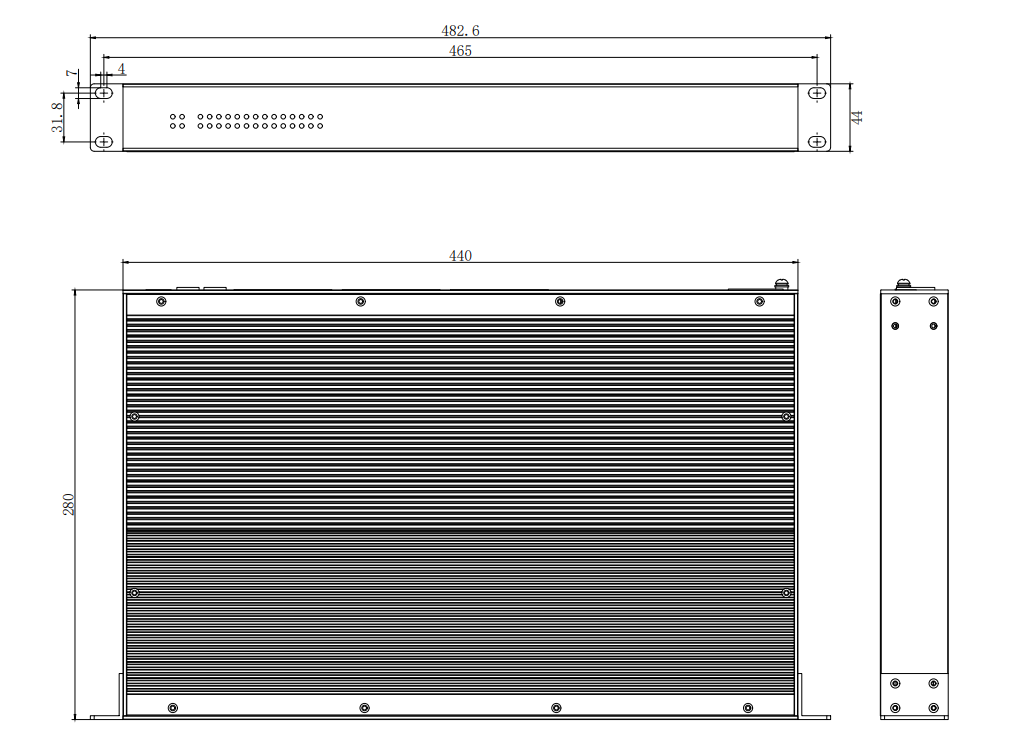

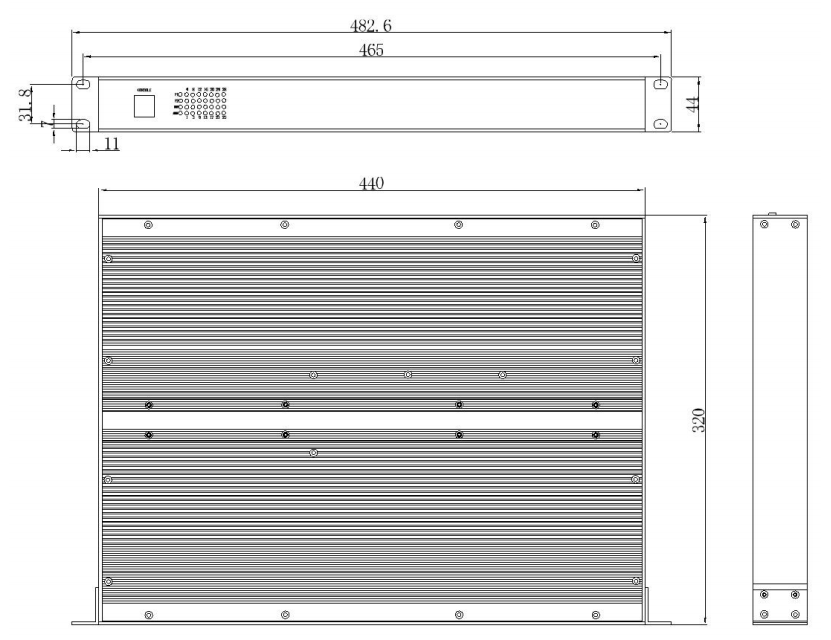

尺寸图
单位:mm






型号千兆SFP口兆电口电源
S7500-G4-GT24 4 24

标配:交、直流通用88~370VDC,85~265VAC

选配:±24 VDC、 ±48 VDC

S7500-G8-GT20 8 20
S7500-G12-GT16 12 16
S7500-G16-GT12 16 12
S7500-G20-GT8 20 8
S7500-G24-GT4 24 4
S7500-G28 28 -
S7500-GT16 - 16
S7500-GT24 - 24
S7500-G2-GT16 2 16
S7500-G2-GT24 2 24
S7500-G4-GT16 4 16
S7500-G4-GT24 4 24
