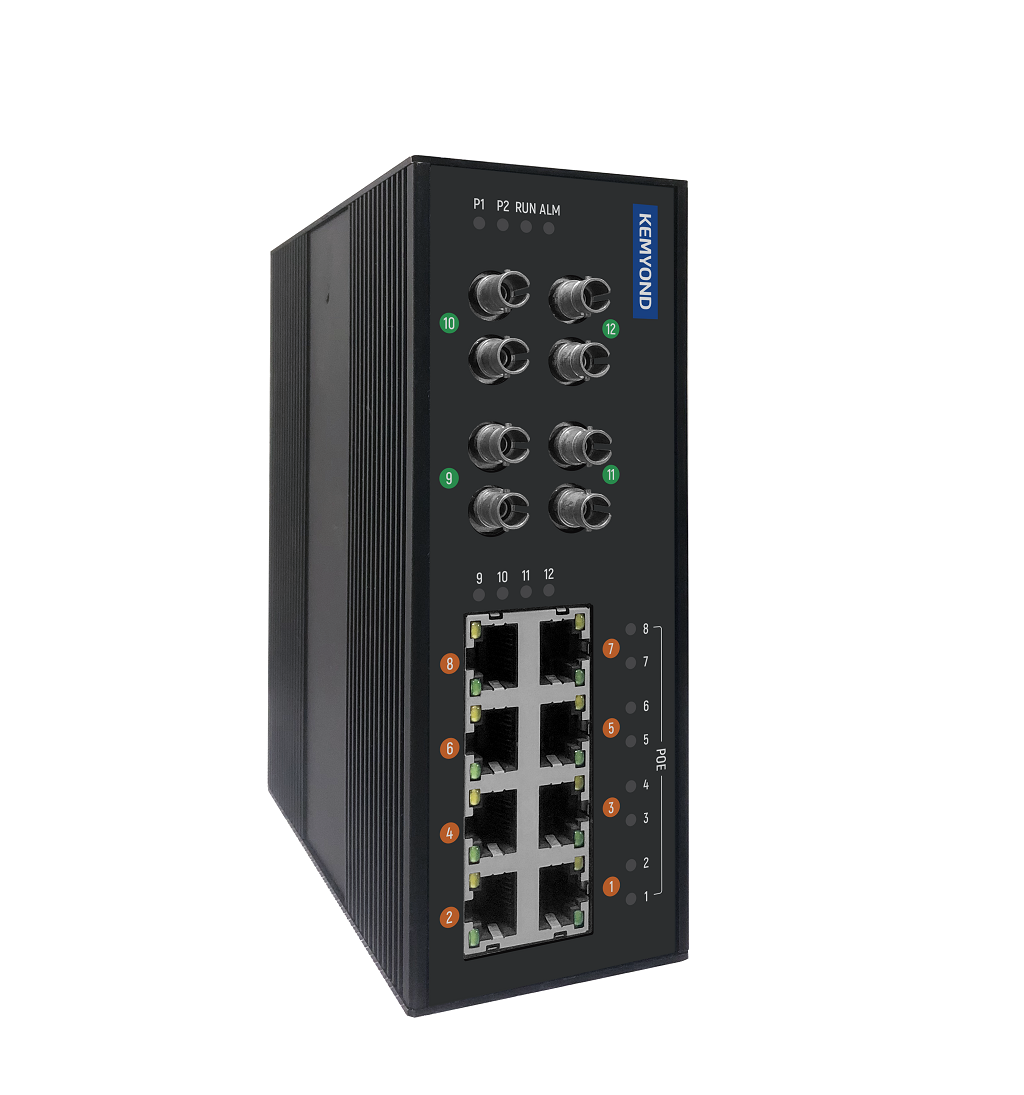

S3100DP系列二层网管型导轨式PoE交换机

二层网管型导轨式PoE交换机

特点和优势
  • 最多支持 4 个千兆光口和 8 个百兆电口
  • 支持冗余协议 RSTP/STP/MSTP以及ERPS协议
  • 全电口支持802.3af/at供电
  • POE可供电距离超过100m
  • IP40防护等级,良好的EMC电磁兼容
概述规格型号资料

介绍

S3100DP系列交换机采用高性能的工业级芯片和优秀的工业设计,能满足高低温、过电压、漏电及高压冲击等各种要求。


本系列设备可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级IP40,支持卡轨式安装。适用于石油石化、交通、自动化等各个行业。

接口配置

千兆光口 1000Base-X,SFP接口
百兆光口 100Base-FX,多模或单模可选,ST/SC/FC接口
百兆电口 RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转
管理口 带外管理口,RJ45-RS232,波特率115200
告警接口 失电告警继电器接点输出



交换特性

交换模式 存储转发
包转发率 7.1Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K



以太网软件特性

基础特性 支持ERPS和RSTP/STP/MSTP(IEEE 802.1w/d/s)
支持IGMP Snooping和GMRP过滤多播封包
支持基于端口的VLAN、IEEE 802.1Q VLAN
支持QoS(802.1p)
支持链路聚合、LACP
支持DHCP
支持广播风暴抑制
支持端口镜像功能
支持NTP
支持LLDP链路层发现协议,检索网络设备拓扑发现
支持Syslog并上报
管理 支持RMON协议
支持SNMP V1/V2c/V3
支持web、Telnet、SSH、Serial console方式管理
安全 支持IP+端口+MAC地址绑定
支持用户密码保护等访问安全
支持基于端口的带宽和速率控制,支持802.3x
支持SSH、SSL、HTTPS



机械特性

机箱外壳 无风扇、机壳散热
防护等级 IP40
尺寸(W x D x H)62mm×145mm×165mm
重量 <5Kg
安装方式 标准DIN卡轨式安装



电源参数

电源模式 单/双电源(外置)
型号 DPW120-48导轨式 or 48V3A电源适配器
输入电压 AC88V-264V OR DC88-360V (DPW120-48)
AC100V-250V(适配器)
功耗<120W(DPW120-48)
<144W(适配器)
PoE输出功率 100W(DPW120-48)
124W(适配器)
保护 反接保护、过载保护、冗余保护
电源模式 三电源输入(内置)
告警输出 失电告警继电器接点输出



工作环境

工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




指示灯


系统指示灯RUN
电源指示灯P1、P2
端口指示灯LINK



行业标准

EMS

IEC61000-4-2(静电放电):±6kV接触放电、±8kV空气放

IEC61000-4-3(电磁场):10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变脉冲群):电源线:±2kV;数据线:±1kV

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)



质量保障

保修期限 5年
MTBF >600000h

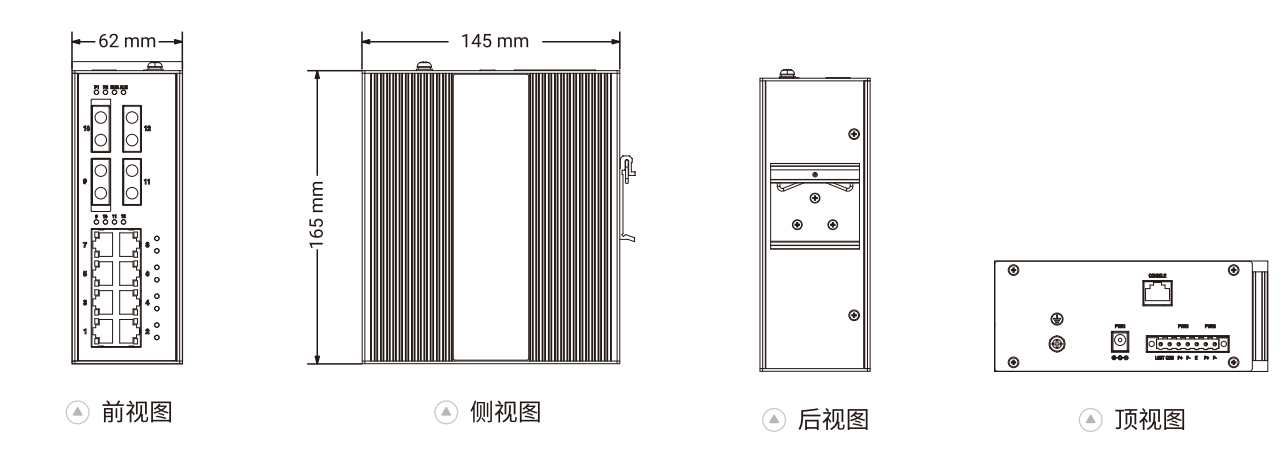

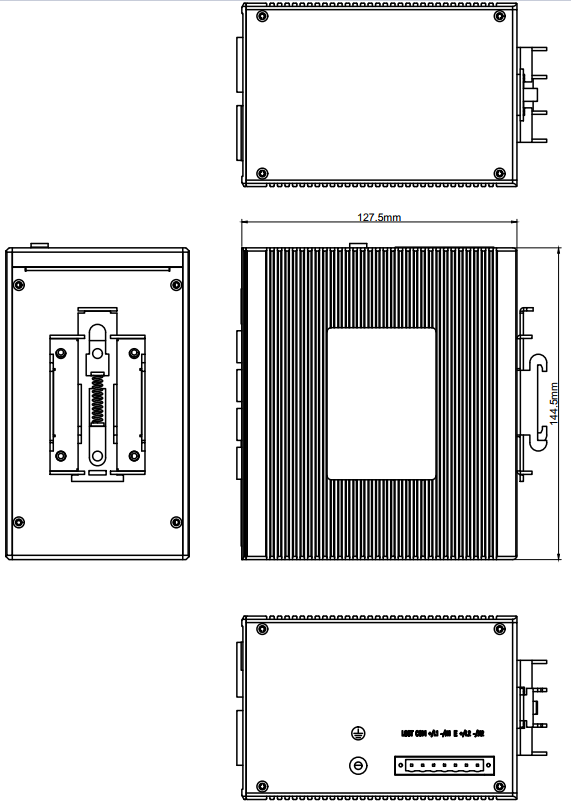

尺寸图

单位:mm


型号千兆SFP口百兆光口百兆PoE电口电源
S3100DP-F2-T4 - 2 4 48VDC
外置电源支持220VAC
S3100DP-F2-T8 - 2 8
S3100DP-F4-T4 - 4 4
S3100DP-F4-T8 - 4 8
S3100DP-G2-T4 2 - 4
S3100DP-G2-T8 2 - 8
S3100DP-G4-T4 4 - 4
S3100DP-G4-T8 4 - 8
