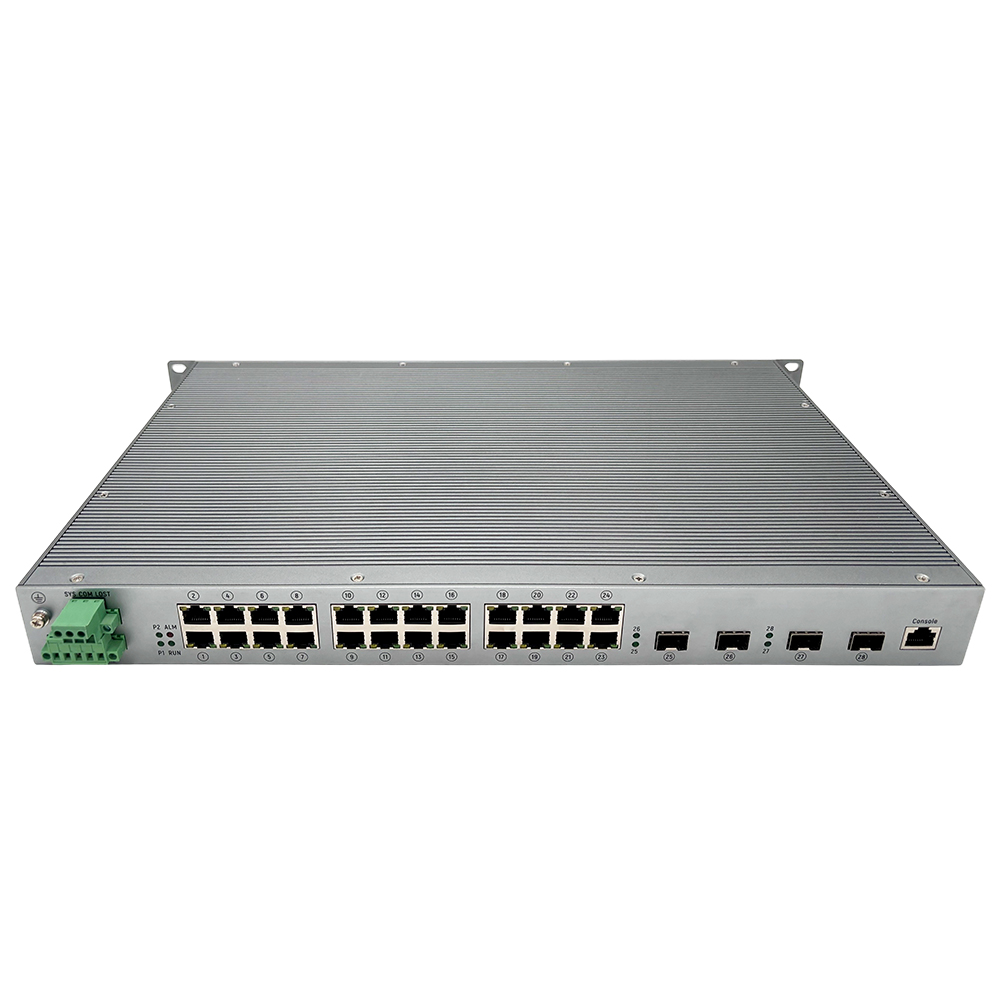

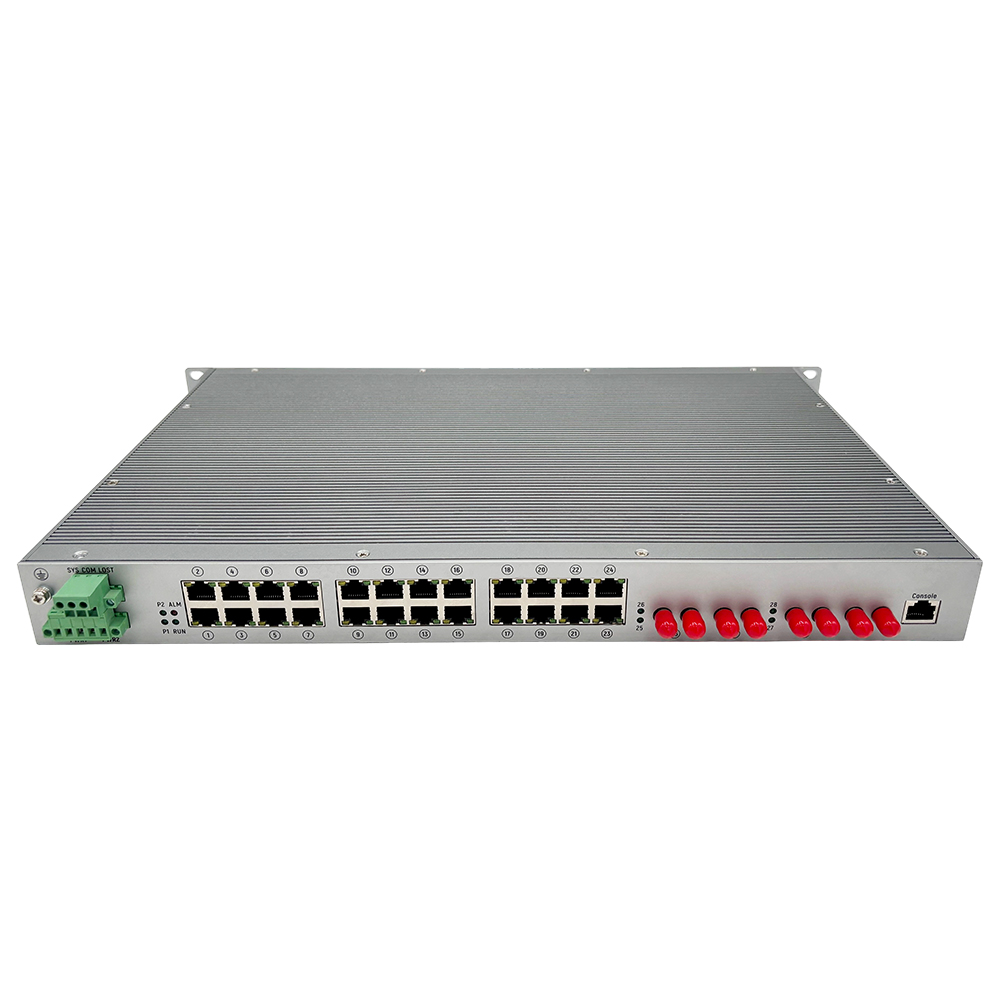

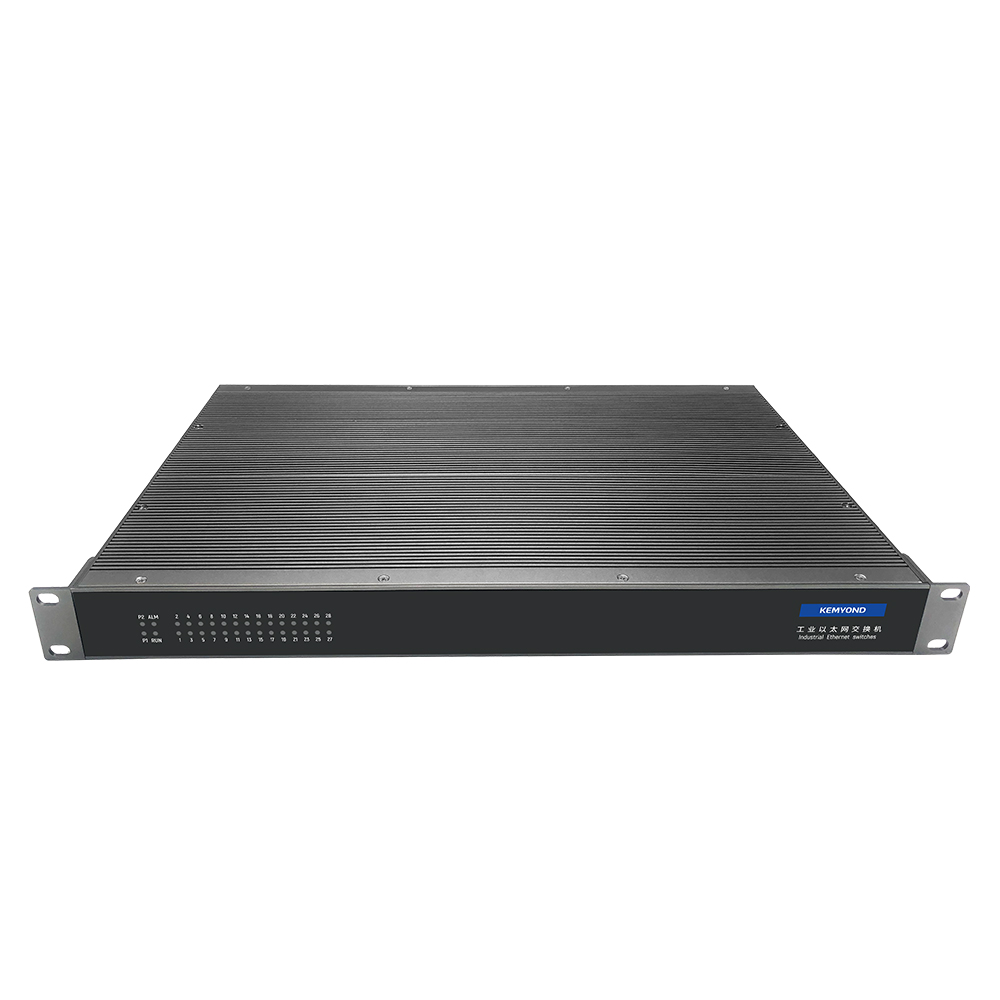

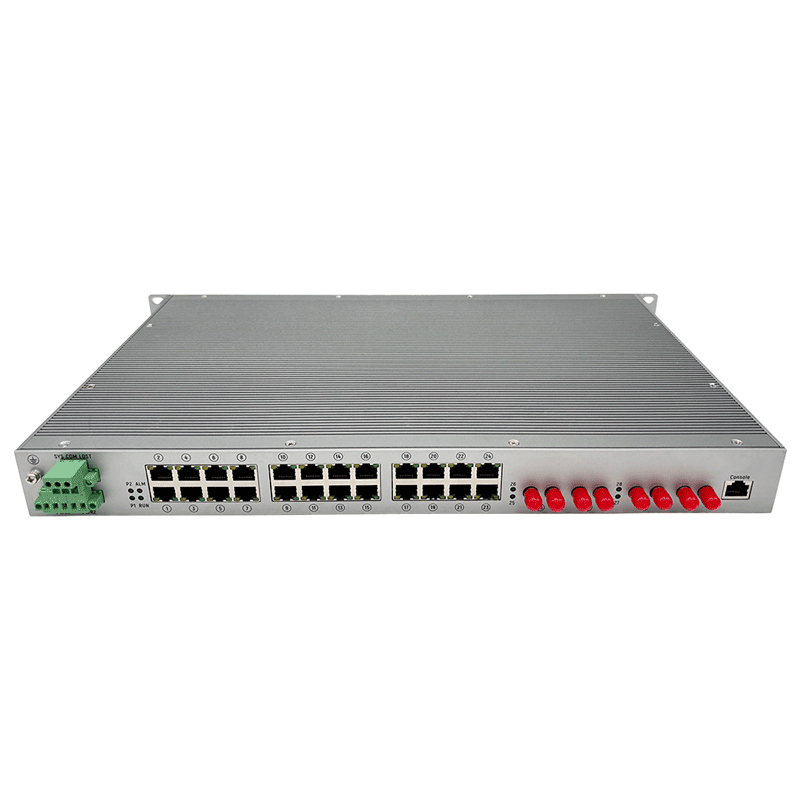

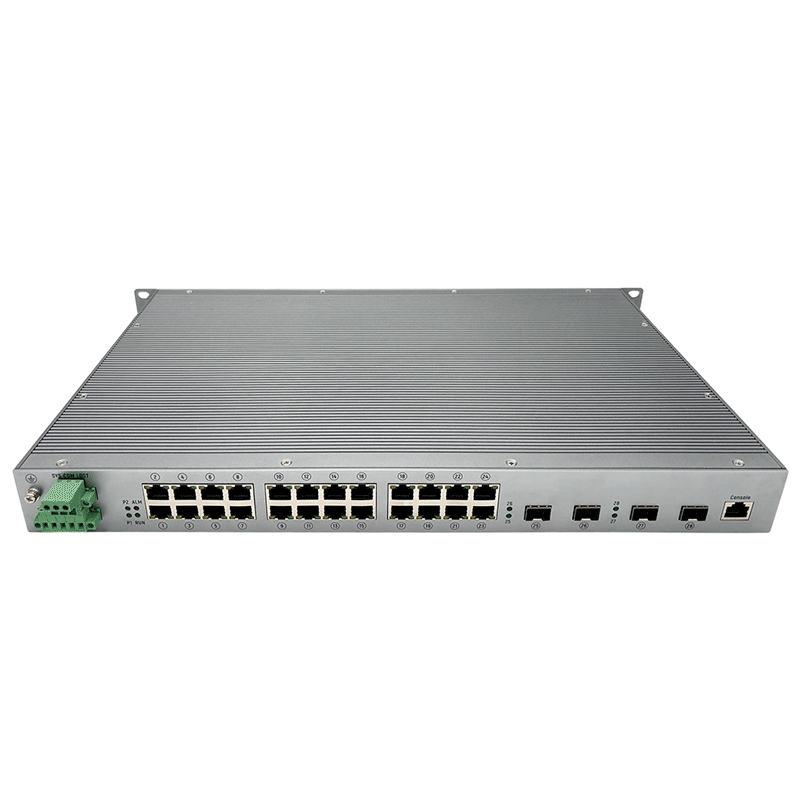

S2100系列二层网管型机架式工业交换机

二层网管型机架式工业交换机

特点和优势
  • 支持STP/RSTP/MSTP、ERPS网络冗余功能
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 宽温工作能力(-40℃- +85℃)
  • 支持HTTPS、SSH、易部署、DDM等管理功能
  • 支持双系统热备
  • 支持Onvif功能
概述规格型号资料

介绍

S2100系列工业交换机是机架式工业以太网交换机,采用高性能的工业级别芯片和优秀的工业设计,可在所有端口满负载运行下保持线速转发,产品能满足高低温、过电压、漏电及高压冲击等各种要求,可保证数据在严苛环境下可靠传输。本系列设备可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级IP40,支持前面板安装和后面板安装。S2100适用于变电站综合自动化系统、电厂监控系统、工业控制系统等。



接口配置



千兆光口

1000M SFP

百兆光口

百兆光口(SFP/SC/ST/FC可选)

百兆电口

10/100BASE-T自适应以太网端口

告警

失电告警继电器接点输出

管理

RS232-RJ45


交换特性



交换模式

存储转发

背板带宽

56Gbps

交换时延

10μs

MAC地址

8K

VLAN

4K

以太网软件特性



交换功能

支持VLAN

支持端口聚合

支持端口流控

支持端口限速

支持风暴抑制

支持静态、动态MAC表项

支持QinQ

环网冗余

支持STP/RSTP/MSTP

支持ERPS

组播功能

支持IGMP snooping

支持静态组播

服务质量管理

支持QoS

支持SP/WRR/WFQ

安全

支持用户分级管理

支持SSH

支持HTTPS

支持端口隔离

支持ACL

支持802.1x

支持RADIUS

支持IP-MAC-bind

支持攻击防护

管理与维护

支持Console,Telnet,WEB管理方式

支持SNMPv1/v2c/v3,可通过KemyondNMS集中管理

支持TFTP软件升级及配置文件导入/导出

支持基于国网的网安对接

支持端口镜像

支持LLDP

支持RMON

支持Syslog

支持在线升级

支持CPU、内存、电源、端口告警

支持易部署

支持UDLD

支持一键采集功能

支持TraceRoute

支持线缆检测

支持节能

支持onvif

支持DDM

时钟管理

支持NTP

机械特性



机箱外壳

金属机身,无风扇,机壳散热

防护等级

IP40

尺寸(W×D×H

440mm×280mm×44mm

重量

5kg

安装方式

机架式

电源参数



输入电压

双电源,标配:交流220V±20%、直流220V±20%110V±20%

选配:直流±24V(±20%)或直流±48V(±20%可选

功耗

45W

接入端子

5芯插拔式接线端子

保护

反接保护过载保护

工作环境


工作温度

-40℃~+85

存储温度

-40℃~+85

相对湿度

5%95%,无凝




行业标准



EMS

IEC61000-4-2(静电放电) ±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 线-线2kV,线-4kV

IEC61000-4-6(传导) 10V(150kHz80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 10A/m

IEC61000-4-16(共模传导) 10V连续,100V 1s

IEC61000-4-18(振荡波抗扰度) 慢速1kV/(差模)2kV/(共模)

EMI

FCC CFR47 Part 15EN55022/CISPR22Class A

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)



质量保障



保修期限

5

MTBF

>600000h

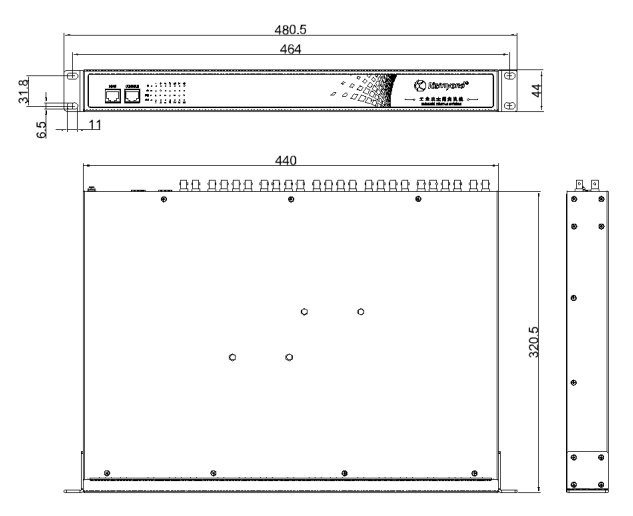

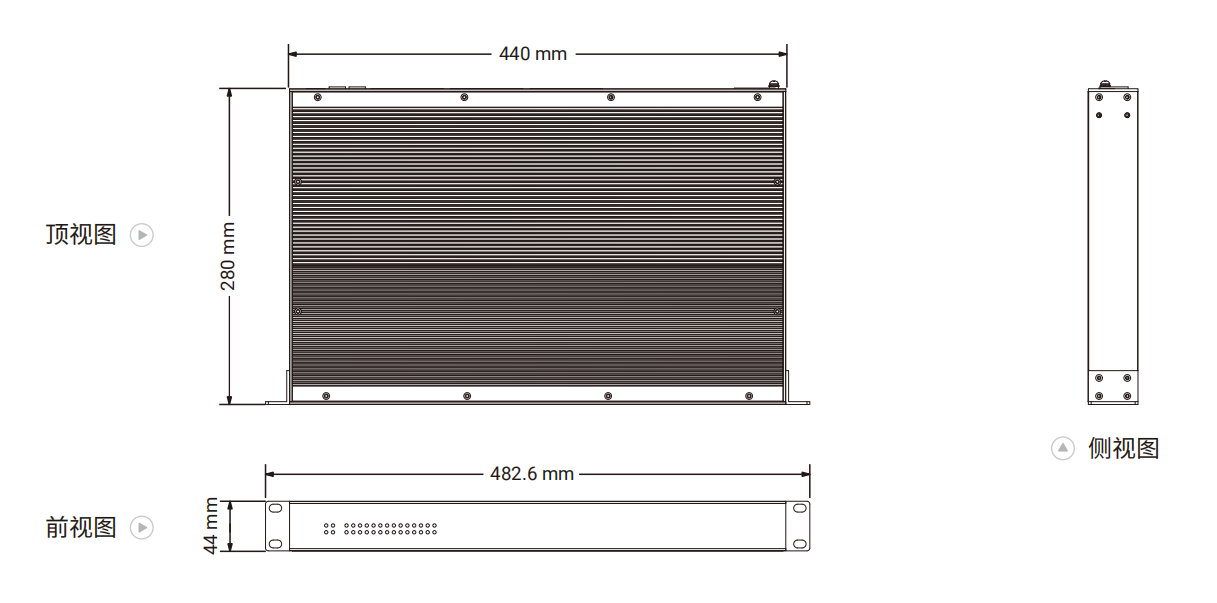

尺寸图
单位:mm




型号

千兆光口

百兆光口(SFP

百兆光口

百兆电口

电源

S2100-T16

-

-

-

16



















标配:交流220V±20%、直流220V±20%或110V±20%

选配:直流±24V(±20%)或直流±48V(±20%)

S2100-T24

-

-

-

24

S2100-G2-T16

2

-

-

16

S2100-G2-T24

2

-

-

24

S2100-G4-T16

4

-

-

16

S2100-G4-T24

4

-

-

24

S2100-F2T16

-

-

2

16

S2100-F2T24

-

-

2

24

S2100-F4T16

-

-

4

16

S2100-F4T24

-

-

4

24

S2100-G2-F2T16

2

-

2

16

S2100-G2-F2T24

2

-

2

24

S2100-F8T8

-

-

8

8

S2100-SF8T8

-

8

-

8

S2100-F8T16

-

-

8

16

S2100-SF8T16

-

8

-

16

S2100-F12T16

-

-

12

16

S2100-SF12T16

-

12

-

16

S2100-G2-F8T8

2

-

8

8

S2100-G2-F8T16

2

-

8

16

S2100-G4-F8T8

4

-

8

8

S2100-G4-F8T16

4

-

8

16

S2100-G12-T16

12

-

-

16

S2100-F16

-

-

16

-

S2100-F16T8

-

-

16

8

S2100-F20

-

-

20

-

S2100-F20T8

-

-

20

8

S2100-SF16

-

16

-

-

S2100-SF16T8

-

16

-

8

S2100-SF20

-

20

-

-

S2100-SF20T8

-

20

-

8

S2100-G2-F16T8

2

-

16

8

S2100-G4-F16T8

4

-

16

8

S2100-G20-T8

20

-

-

8
