WCP3100 工业级 5G CPE

工业级 5G CPE

特点和优势
  • 采用工业级64位通信处理器
  • WIFI 无线接口、5G 无线接口、千兆网口、串口、USB 接口
  • IP40 防护等级
  • 支持 9~36VDC 输入
  • 支持 4 个 10/100/1000M 电口,1 个 1500M 光电 Combo 口
  • 工业级无线模块
  • 支持 wifi6
概述规格型号资料

介绍

WCP3100作为一款工业级5G CPE,具备1000兆以太网有线WAN口(光电Combo),以及4个向下接入千兆电口,可提供更高的数据传输速率,满足日益发展的设备通信需求。


本系列设备可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级IP40。WCP3100适用于工业远程监控系统、工业远程控制、工业远程信息采集系统等。

技术参数

项目

属性

规格参数

硬件系统

CPU

工业级64位通信处理器

FLASH

8MB Nor + 128MB   SLC Nand

SDRAM

1GB 32bit DDR4

接口

LAN

4 *   1000M/100M/10M RJ45

WAN

1 *   1000M/100M/10M RJ45 + 1* 1000M SFPCombo

串口

1RS4851RS232,可扩展增加4DI/4DO

USB

USB2.0存储

SIM

标准的弹出式用户卡接口(单卡)

天线接口

WIFI2根,支持802.11 a/b/g/n/ac/ax

5G4根,支持2.4G+5.8G

GPS1根,可选配

电源接口

2芯端子式电源插座

单电源

CONSOLE

1

指示灯

具有“运行” 、“PWR 、“5G 、“SFP 、“电口” 、“WIFI”等指示灯

机械结构

外形尺寸

137mm×55.5mm×127.5mm

重量

<6kg

安装方式

导轨式

散热方式

无风扇,自然散热

防护等级

IP40

工作环境

工作温度

-40~+70℃(无死机重启,95%流量不丢包)

储存温度

-40℃~+85

工作湿度

工作: 5% ~ 95%, 非冷凝

存储: 5% ~ 95%, 非冷凝

电源

供电范围

9~36VDC输入

功率

15W

保护

反接保护、过载保护

无线参数

无线模块

工业级无线模块

标准及频段

5G NRn1/n2/n3/n5/n7/n8/n20/n28/n41/n66/n71/n77/n78/n79

LTE:B1/B2/B3/B4(66)B5(18/19/26)/B7/B8/B12(17)/B13/B14/B20/B25/B26/B28/B29/B30/B38/B39/B40/B41/B42/B43/B46/B48/B71

理论带宽

5G NR:下行速率3.4Gbps,上行速率350Mbps

LET Cat20:下行速率2.0Gbps,上行速率150Mbps

HSPA+:下行速率42Mbps,上行速率5.76Mbps

发射功率

23dBm

接收灵敏度

-97dBm

行业标准

EMC

EC61000-4-4(EFT)   Power Port:±4kV;Data Port:±2kV 三级

IEC61000-4-5(Surge)   Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV 三级

IEC61000-4-2(ESD)   ±8kV(contact),±15kV(air) 三级

机械

IEC60068-2-6

MTBF

>80000h



功能特点

支持多种WAN连接方式,包括接口:有线WAN、无线WAN,桥接(仅有线WAN)、路由(静态IP,DHCP,PPPoE)支持IPv4、IPv6
支持PPTP、L2TP、IPSEC、OpenVPN
支持VPN EoIP
支持VLAN功能
支持WIFI5(兼容802.11a、b、g、n);支持WEP,WPA,WPA2 等多种加密方式;支持MAC地址过滤
支持静态路由、动态路由(RIP、OSPF、BGP)
支持Ping、Traceroute、Nsloopup等网络诊断功能
支持访问控制、转发规格、DMZ等防火墙功能
支持DHCP Server、DHCP Client
支持5G并向下兼容4G、3G、2G;支持5G SA和NSA组网
支持所有接口的实时流量统计和传输速率
支持Modbus RTU、Modbus TCP协议
支持MyDNS
支持业务终端授时

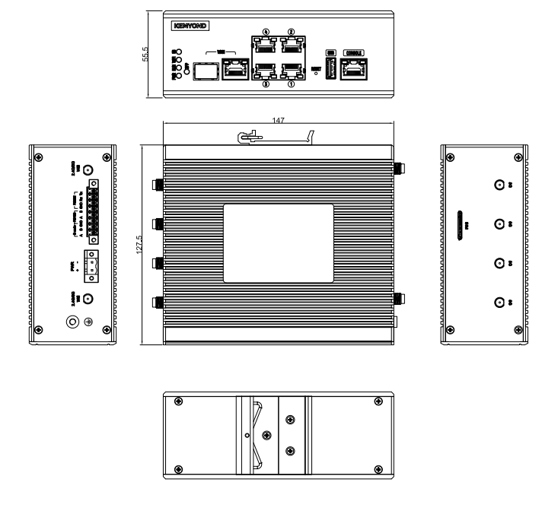

尺寸图
单位:mm 55.5X147X127.5(H×W×D)



型号配置参数
WCP 3100 4个10/100/1000M以太网LAN口,1 * 1000M/100M/10M RJ45 + 1* 1000M SFP(Combo)WAN口,1个RS485串口,1个RS232串口;支持双SIM卡;5G:4个标准SMA阴头天线接口,特性阻抗50欧;WiFi:4个标准SMA阴头天线接口,特性阻抗50欧;1根GPS天线接口(可选);9~36VDC双电源冗余输入,IP40防护等级。
