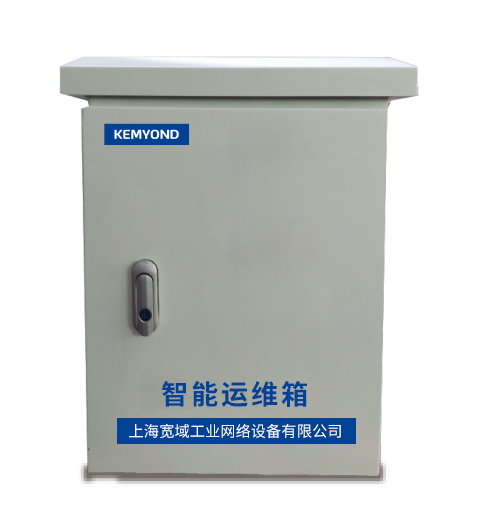

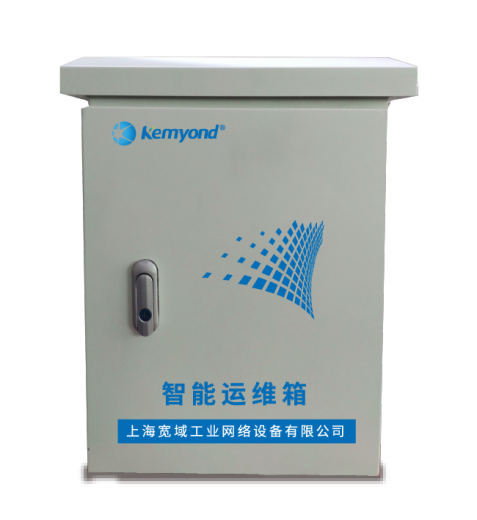

SDB2000-M系列智能运维箱

智能运维箱

特点和优势
  • 箱体采用全模组化设计,标准化的配电结构设计,有利于产品质量控制和维护。
  • 箱内智能动环管理单元和各配电单元采用背板式连接,便于现场安装调试以及后期维护管理。
  • 支持220VAC、24VAC、48VDC、24VDC、12VDC等多种配电规格,可根据项目供电需求灵活配置供电监测电压规格和回路数量。
  • 单箱配电总路数最大可支持32路。
  • 可选开门拍照功能,拍照次数和拍照间隔可设置。
  • 每路可独立控制,单个模块负载短路不影响其它配电模块正常工作。
  • 配电模块在位管理,管理平台自动识别配电模块电压规格、路数和安装位置。
  • 管理模块和配电模块支持LED显示屏,可显示模块运行参数,方便故障定位和现场维护。
概述规格型号资料

介绍

SDB2000-M系列智能运维箱集成空开、重合闸、通信、防雷、环境监测单元、电源模块。采用行业首创积木式设计,以标准化的配电模组满足用户对供电规格和回路的差异化、定制化的需求。安装在室外监控立杆或壁挂安装,实现对视频监控前端设备的电源、网络、运行状态的远程运维管理。


产品高度集成,布局合理美观,具有安全防护、在线监测、故障定位、智能运维等功能,是高速公路、轨道交通、智慧城市、石油石化、平安城市等行业首选的智能配电设备。

产品规格

箱体参数

材质

箱体喷塑,采用优质冷轧板(厚度1.2mm)

箱体尺寸

400mm x250mm x500mm(支持定制)

防护等级

IP65

安装方式

落地安装、抱杆安装

自动重合闸

交流过压保护

280V±10V

交流过压合闸值

275V

交流欠压保护值

150V±10V

欠压合闸值

155V

过欠压保护动作时间

0.5S

过载保护值及动作时间

>In x 1.15,<0.5s

短路保护值及动作时间

>In x 1.15,<0.1s

漏电流及动作时间

30mA,<0.1S

漏电流保护回复值

15mA

跳闸时间

1分钟/2分钟/5分钟/30分钟/60分-10次

电源特性

市电输入

额定输入电压

220VAC(100-264VAC),50/60Hz

其他供电方案

可定制太阳能供电

智能配电输出

可选输出电压规格

220VAC/24VAC/48VDC/24VDC/12VDC可选

整机可选最大输出回路数

32路

单个模块输出路数

4路

液晶显示屏

采集并显示模块实时电压

额定输出电压标配

12VDC

24VAC

220VAC

单个模块负载总电流标配

10A

10A

10A

单路最大输出电流标配

3A

3A

3A

输出路数标配

4

4

4

防雷特性

机箱交流电源

防护等级

C级(可定制:B+C级)

最大可持续工作电压Uc

385VAC

标称放电电流In

20KA(8/20uS)

最大放电电流Imax

40KA(8/20uS)

电压保护水平up

1.5KV(特殊需求可定制)

交流绝缘强度

500VDC

交流绝缘电阻

≥10MΩ

网络防雷

接口数量

1、2、4、8口(按需配置)

最大可持续工作电压Uc

8V

标称放电电流In

3KA(8/20uS)

最大放电电流Imax

5KA(8/20uS)

电压保护水平up

≤550V

数据采集及远程控制单元

以太网接口

10M/100M网络端口

1路

延时输出

DC 12V

1路

环境接口



连接器类型

凤凰端子

开门传感器

1个

水浸传感器

1个

风扇接口

1个

声光报警器

1个

LED照明

1个

数据接口

RS-232或RS-485

2

显示屏



显示内容

配电模块在线状态

配电模块离线状态

系统网络信息

输出的电流电压

摄像头

像素

1600 x 1200

图片格式

JPEG

单次触发拍摄次数

3(可设置)

单次触发拍摄间隔

5S(可设置)

触发模式

开门触发

环境

工作温度

-40~65℃(不带电池)/-20~60℃(带电池)

工作湿度

5%~95%无凝露




型号描述
SDB2000-M 防锈1.2mm热镀锌钢板箱体(宽*深*高:400mm *250mm *500mm),防护等级IP65。内置交流防雷器、网络防雷、5孔万用插座、箱门开关感应、风扇、LED照明、设备托盘、接地铜排。支持供电管理、箱内环境监测、故障定位、智能运维、开箱报警。默认配置220VAC*4、24VAC*4、12VDC*4,2路RS485,1路10/100M 网口。支持扩展220VAC、24VAC、48VDC、24VDC、12VDC等多种配电规格和配电回路。(产品出厂不包含工业交换机,需另外单独配置)
