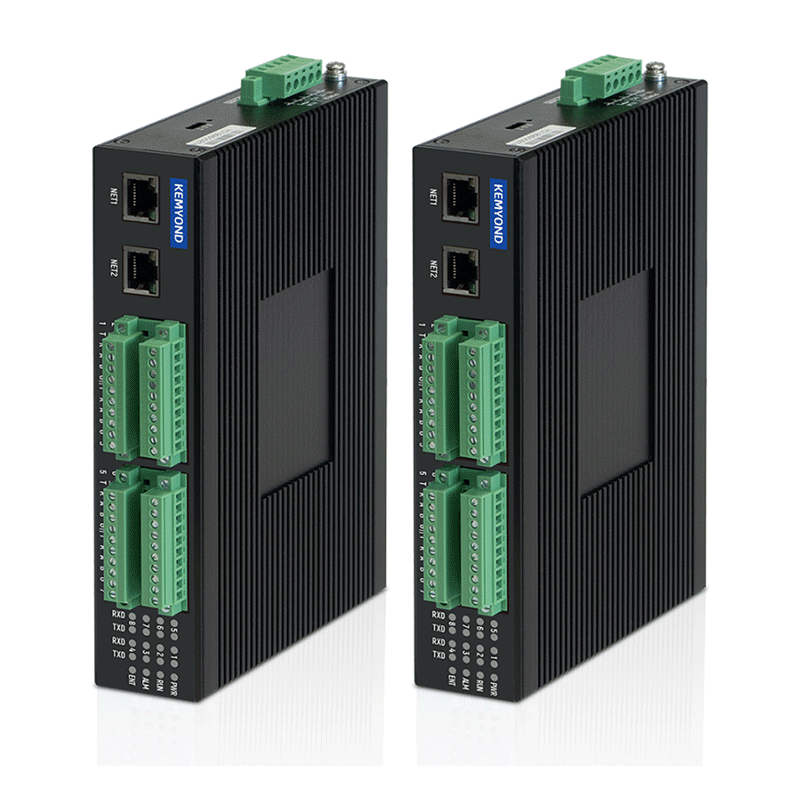

PKY500D系列卡轨式串口服务器

卡轨式串口服务器

特点和优势
  • 最多支持 2 个电口和 8 个 RS485/232 串口
  • 支持 TCP Server,TCP Client,UDP Client,UDP Server多种工作模式
  • 串口支持 2kV 隔离保护
  • 支持透传、Modbus RTU转Modbus TCP
  • 支持虚拟串口工作方式
  • 支持 keepalive 机制,可快速探查死连接等异常并快速重连
概述规格型号资料

介绍

PKY500D系列串口服务器是采用工业级CPU,具备工业级工作温度范围,支持TCP/IP协议栈,稳定可靠的串口服务器用于实现串口到以太网口的数据的双向透明传输,串口之间相互隔离。


可广泛应用于电力,轨道,工业自动化等领域,其优秀的性能可以适应各种工业环境。

接口配置


以太网接口 RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转
串行接口 串口(RS485/RS232可选)
2KV电磁隔离



串口通讯参数

数据位 范围为5~8
停止位 范围为1~2
校验位 支持None,Odd,Even三种校验
波特率 范围为600~115200Kbps



软件特性

基础功能 支持静态IP
支持DHCP
支持DNS
支持WEB
支持Modbus



机械特性

机箱外壳 金属机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W×D×H) 40.5mm×127.5mm×190mm
安装方式 标准DIN卡轨式安装



电源参数

输入电压 支持高电压(AC85V-264V/DC88-370V)或低电压(12-48VDC)
接入端子 5芯5.08mm间距插拔式接线端子
功率 ≤5W
保护 反接保护、过载保护



工作环境

工作温度 -40~85℃
存储温度-40~85℃
相对湿度 5%~95%无凝结



指示灯


电源指示灯 PWR
运行指示灯 RUN
告警指示灯 ALM
串口指示灯 TX/RX
网口指示灯 ACT/LINK



行业标准

EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)



质量保障


保修期限 5年
MTBF >50000h

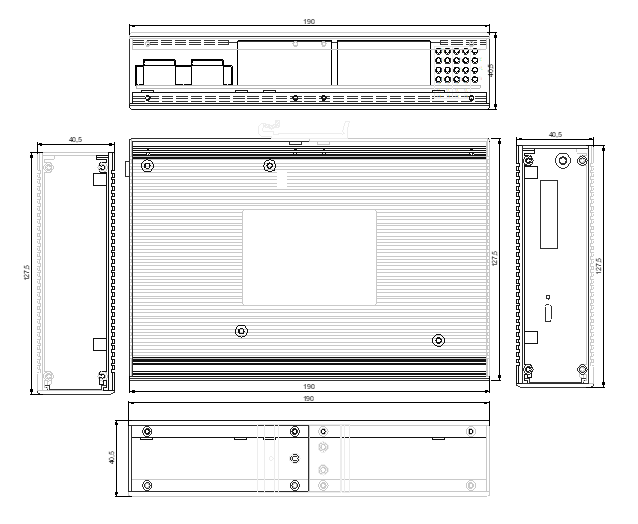

尺寸图
单位:mm




型号

电口

串口

电源

PKY500D N1S04-232/485I-ET

1

4

交、直流通用(88VDC-370VDC/12VDC-48VDC85VAC-264VAC

PKY500D N1S08-232/485I-ET

1

8

PKY500D N2S04-232/485I-ET

2

4

PKY500D N2S08-232/485I-ET

2

8

PKY500D N1S04-232/485/422I-RJ

1

4

PKY500D N1S08-232/485/422I-RJ

1

8

PKY500D N2S04-232/485/422I-RJ

2

4

PKY500D N2S08-232/485/422I-RJ

2

8
