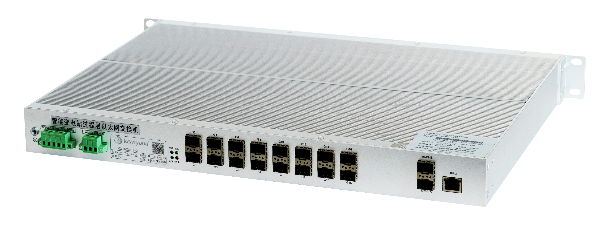

SKY-6500系列四规范四统一变电站专用工业交换机

四规范四统一变电站专用工业交换机

特点和优势
  • 支持 STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 宽温工作能力(-40℃- +85℃)
  • 满足 IEC 61850 和 IEEE 1613 标准
  • 满足 QGDW-2017 交换延时累加
  • 通过电力工业电力系统自动化设备质量检验测试中心检测
  • 通过国网电力科学研究院实验验证中心检测
概述规格型号资料

介绍

SKY-6500 是为电力网络智能变电站专门开发的工业以太网交换机,通过特别的设计,解决了目前智能 变电站在调试和运维过程中存在无法监管问题、组播通信安全问题、SV 传输时延抖动问题和交换机的 批量配置等问题。


该系列产品符合 IEC61850-3 变电站通信网络和系统认证标准和 IEEE 1613(变电站)规范等工业通用标准,电源采用端子式接线方式,支持双电源冗余设计。

接口配置



千兆口 1000Base-X,SFP接口
百兆电口 RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转
百兆光口 100Base-FX,SFP接口
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC
管理口 带外管理口,RJ45-RS232,波特率115200




交换特性


交换模式 存储转发
包转发率 24Mpps
交换时延 <20μs(通过FPGA控制时延)
MAC地址数 16K
VLAN数 4K




以太网软件特性


基础特性 基于端口、协议、MAC的VLAN功能(802.1q)
支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
支持LLDP功能
支持端口聚合功能(802.3ad)
绝对优先级、相对优先级:支持QoS(802.1p)
广播/组播/单播风暴抑制功能
支持组播过滤,动态IP映射(IGMP Snooping)多播过滤功能
支持静态组播设置
支持基于802.1p、VLAN、MAC和Ethertype、DSCP、TCP/UDP端口的ACL
可设置基于端口的带宽和速率控制,支持802.3X
支持NTP Client功能
管理 支持Web、CLI命令行、SNMP等网络管理方式
网络管理协议(SNMPv1/v2/v3)
支持国网标准的Trap和MIB
可设置单端口、多端口镜像
支持系统日志和上报
安全 支持IP+端口+MAC地址绑定
密码管理:支持用户密码保护等访问安全




机械特性


机箱外壳 高强度铝合金制机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W×D×H) 440mm×320mm×44mm
重量<6Kg
安装方式 1U标准19英寸机架式




电源参数


输入电压 85VDC ~300VDC,85VAC ~264VAC,(&plusmn;24 VDC或&plusmn;48 VDC可选)
接入端子 5芯5.08mm间距插拔式接线端子
功率 <60w
保护 反接保护、过载保护




工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




指示灯


电源指示灯 PWR1,PWR2
运行指示灯 RUN
告警指示灯 ALM
接口指示灯 Link/ACT




行业标准


EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >50000h

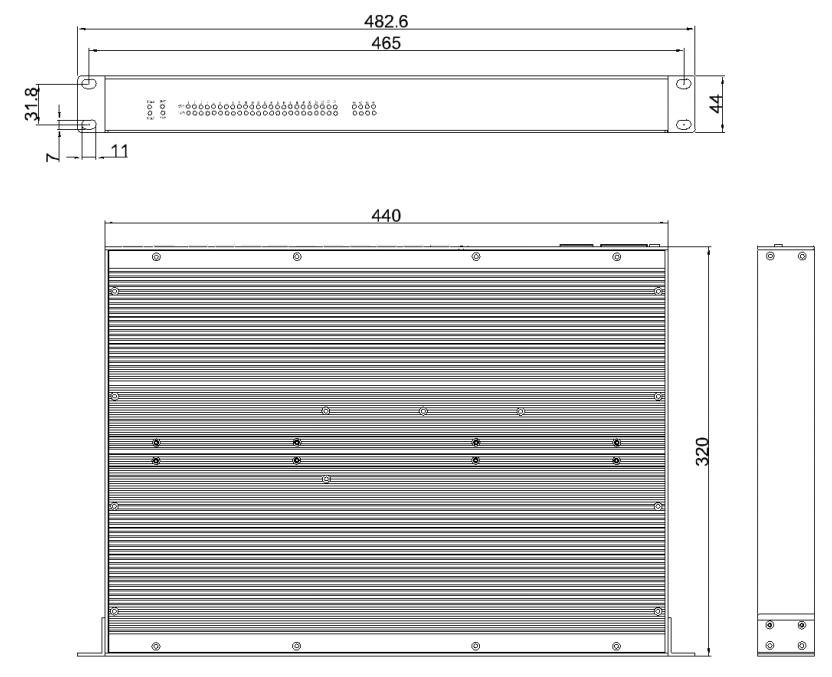

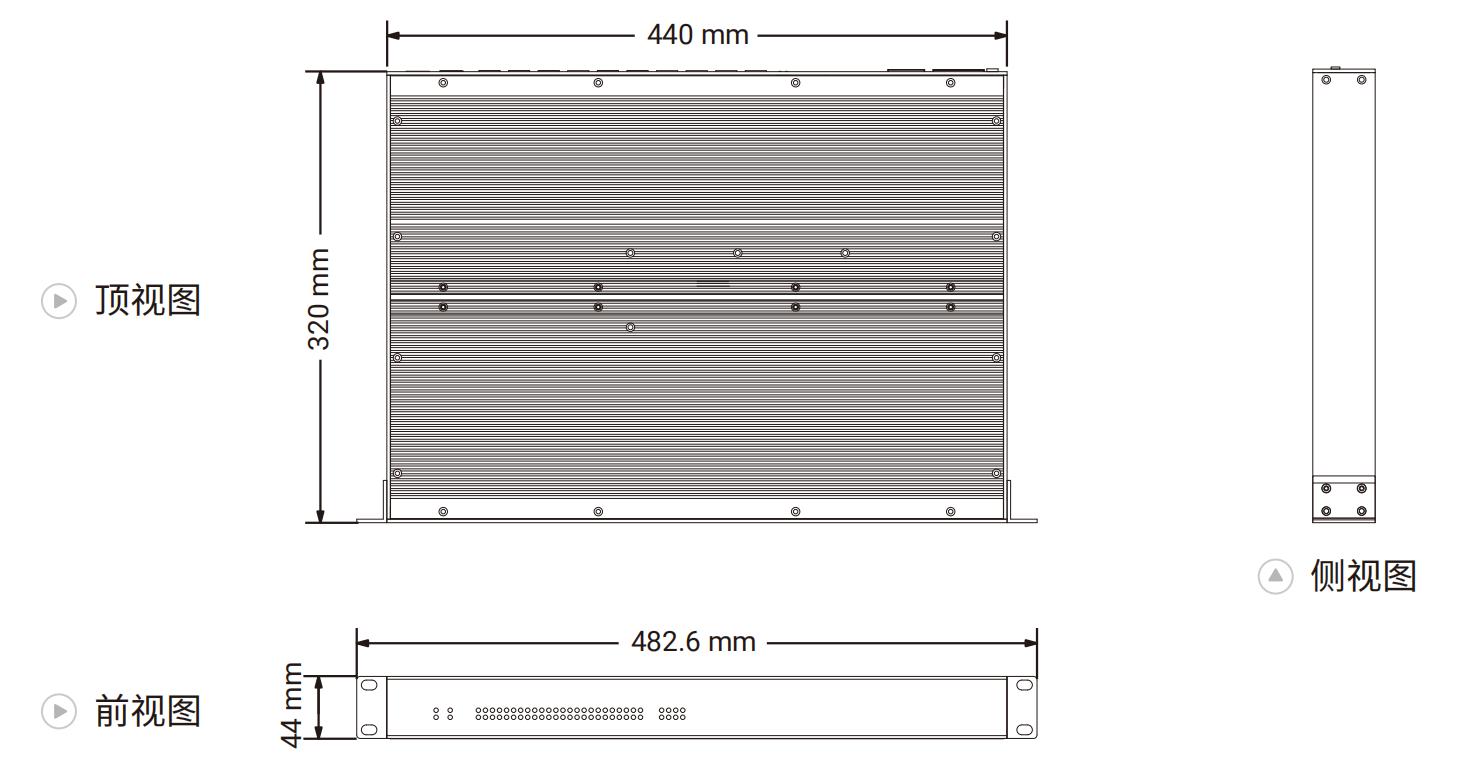

尺寸图
单位:mm



型号千兆SFP口百兆光口百兆电口电源
SKY-6500-G-G16 16 - -

标配:交、直流通用88~370VDC,85~265VAC

选配:±24 VDC、 ±48 VDC

SKY-6500-G-F16G4 4 16 -
SKY-6500-Z-E24G4 4 - 24
