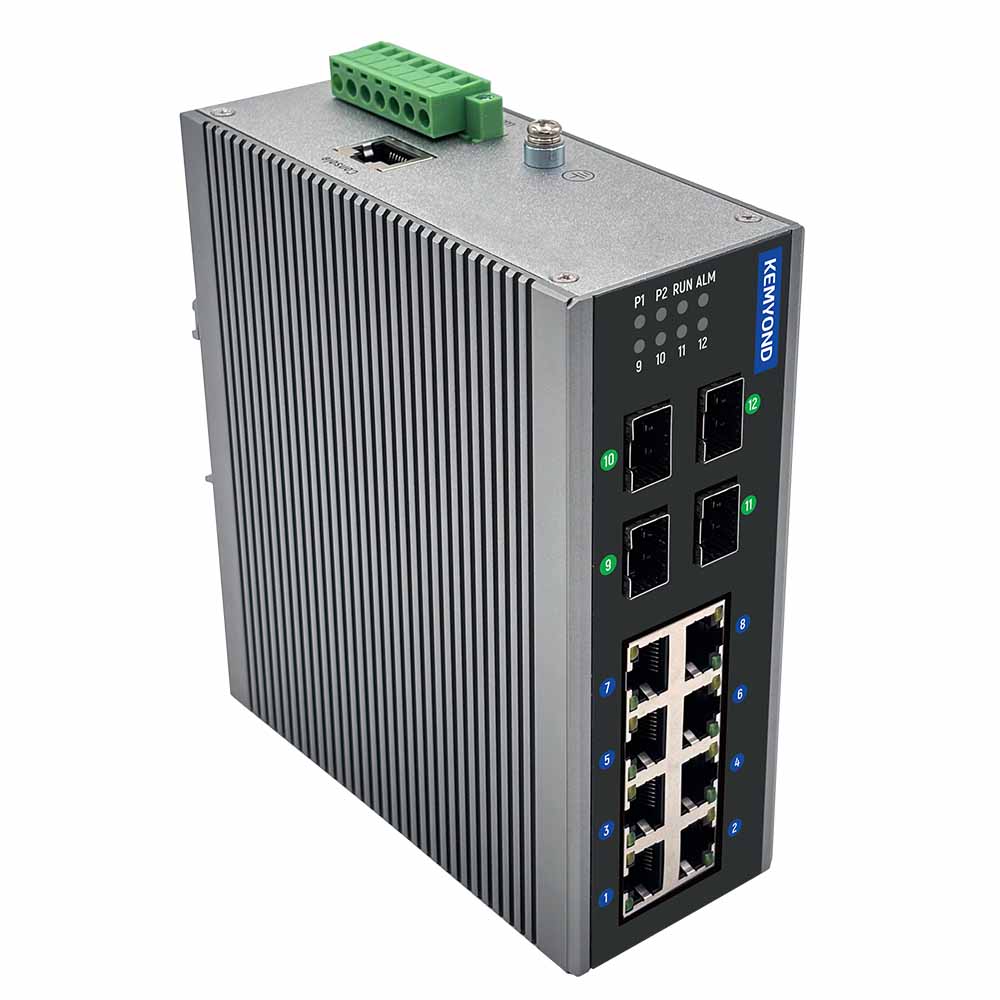

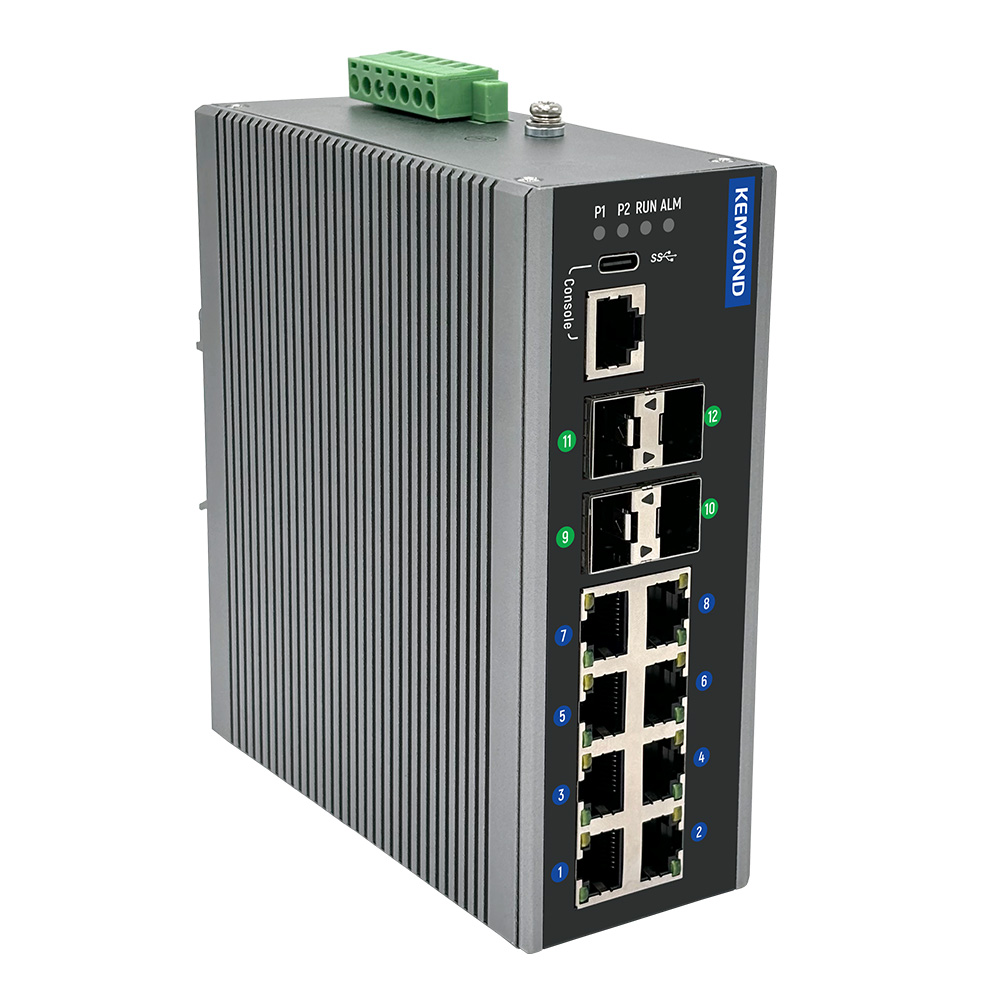

S7500D系列三层网管型卡轨式工业交换机

三层网管型导轨式工业交换机

特点和优势
  • 最多支持4个千兆光纤端口和8个千兆电口
  • 支持静态路由、RIP、OSPF、VRRP等路由协议
  • 支持冗余环网ERPS/STP/RSTP/MSTP协议
  • 支持巨型帧(Jumbo Frame)最大可达9K
  • 产品通过CE、FCC认证
  • 通过公安部安全与警用电子产品质量检测中心检测
概述规格型号资料

介绍

S7500D系列交换机是高性能的三层网管型全千兆卡轨式安装的工业以太网交换机,该系列产品符合交通安全标准。


可组建高性能的千兆以太网骨干网络、冗余环网,它具备24/48 VDC或220 VDC/VAC冗余电源输入的功能,可广泛应用到电力、智能交通、工业自动化等领域。


接口配置


千兆光口 1000Base-X,SFP接口
千兆电口 RJ45接口,10/100/1000Base-T(X)自适应,支持MDI/MDI-X自动极性反转
管理口 带外管理口,RJ45-RS232,波特率115200
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC




交换特性


交换模式 存储转发
包转发率 17.9Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K




以太网软件特性


基础特性 支持ERPS和RSTP/STP/MSTP(IEEE 802.1w/d/s)
支持静态路由、RIP、OSPF动态路由协议
支持VRRP冗余
支持IGMP Snooping和GMRP过滤多播封包
支持基于端口的VLAN、IEEE 802.1Q VLAN和GVRP协议
支持QoS(802.1p)
支持链路聚合、LACP
支持DHCP,DHCP Option 82
支持广播风暴抑制
支持基于802.1p,VLAN,MAC,DSCP,TCP/UDP端口的ACL
支持端口镜像功能
支持NTP
支持LLDP链路层发现协议,检索网络设备拓扑发现
支持Syslog并上报
管理 支持RMON协议
支持SNMP V1/V2c/V3
支持电力网安接入标准
支持web、Telnet、SSH、Serial console方式管理
安全 支持IP+端口+MAC地址绑定
支持用户密码保护等访问安全
支持基于端口的带宽和速率控制,支持802.3x
支持SSH、SSL




机械特性


机箱外壳 高强度铝制机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W x D x H) 55.5mm×127.5mm×144.5mm
重量 2.4Kg
安装方式 标准DIN导轨式安装




电源参数


输入电压 90VDC~300VDC、90VAC~264VAC交直流通用,±24VDC或48VDC可选
接入端子 5芯5.08mm间距插拔式接线端子
功率 <15W
保护 反接保护、过载保护




工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




指示灯


系统指示灯 RUN
电源指示灯 P1、P2
端口指示灯 LINK




行业标准


EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >350000h

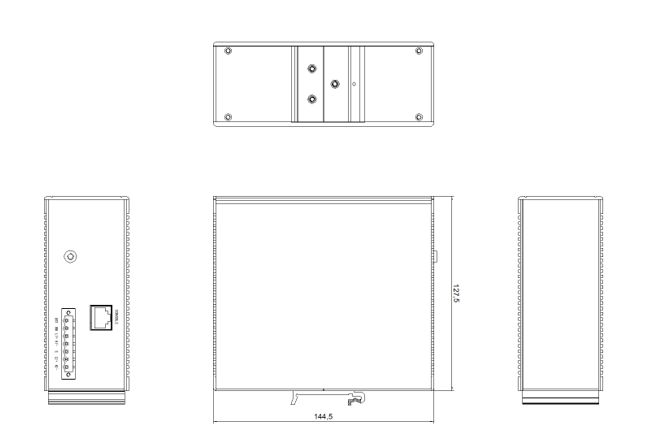

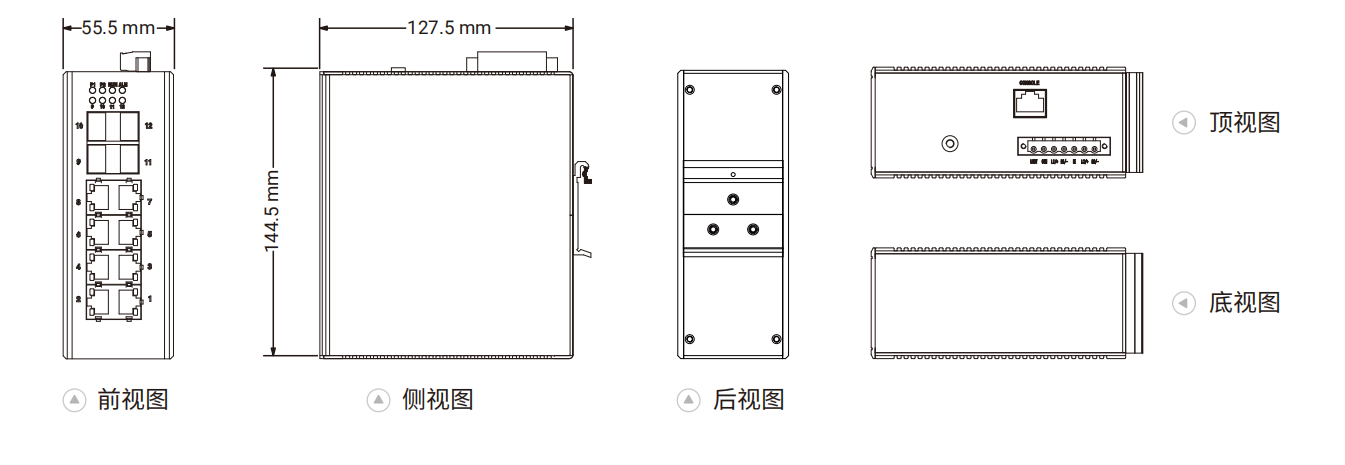

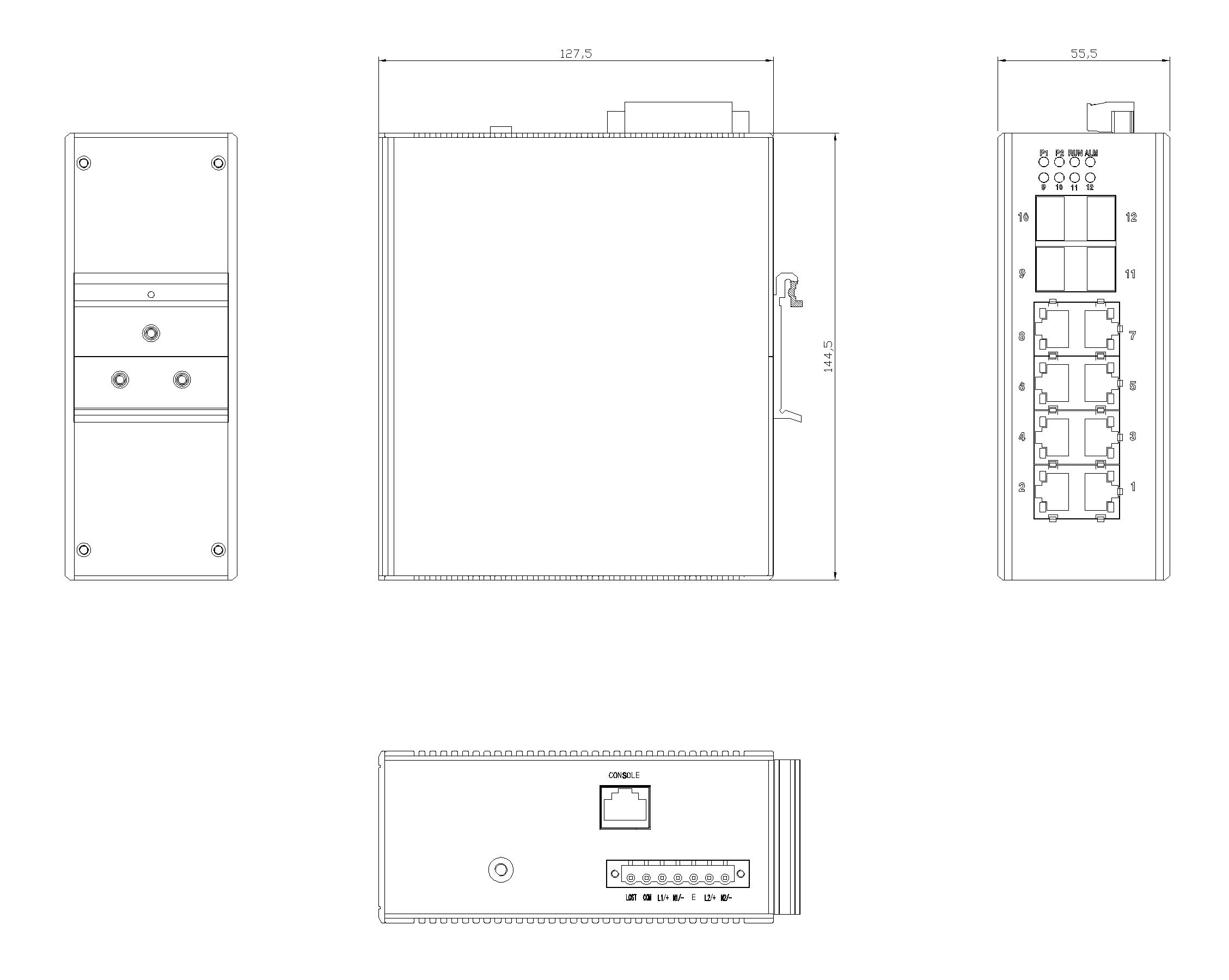

尺寸图
单位:mm



型号千兆光口兆电口电源
S7500D-GT8 - 8

标配:交、直流通用90~300VDC,90~264VAC

选配:±24 VDC、 ±48 VDC

S7500D-G2-GT4 2 4
S7500D-G2-GT8 2 8
S7500D-G4-GT4 4 4
S7500D-G4-GT8 4 8
