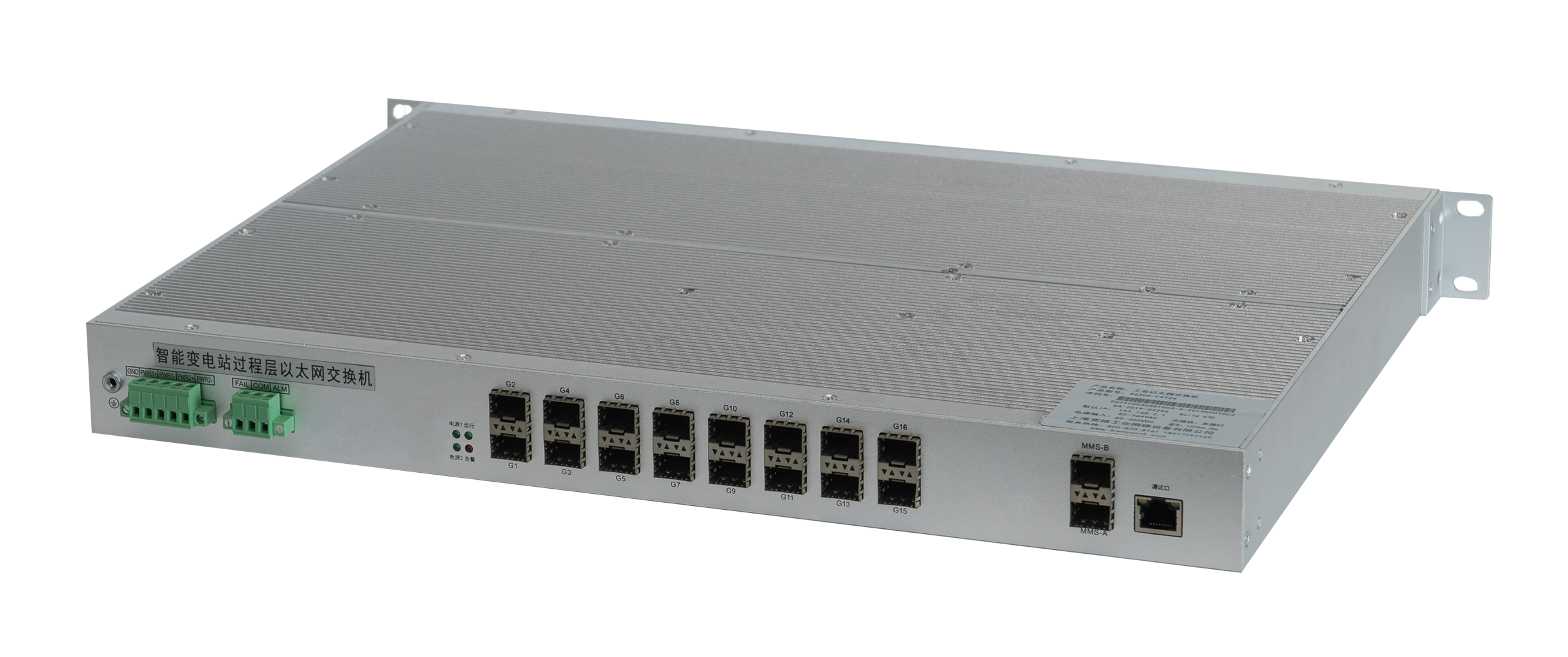

SKY-6700系列安全可控变电站专用工业交换机

安全可控变电站专用工业交换机

特点和优势
  • 安全可控芯片方案
  • 支持 STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 宽温工作能力(-40℃~85℃)
  • 满足 IEC 61850 和 IEEE 1613 标准
  • 满足 QGDW-2017 交换延时累加
概述规格型号资料

介绍

SKY-6700系列交换机采用国产安全可控工业级芯片设计,依据《Q/GDW智能变电站网络交换机技术规范》开发,满足IEC61850和DL/T 860标准。

该系列产品可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级IP40,支持前面板安装和后面板安装,专用于智能变电站综合自动化系统领域,可分别应用于站控层或过程层的网络建设。

接口配置

千兆口 1000Base-X,SFP接口
百兆电口 RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转
百兆光口 100Base-FX,SFP接口
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC
管理口 带外管理口,RJ45-RS232,波特率115200



交换特性

交换模式 存储转发
包转发率 24Mpps
交换时延

<20μs(通过FPGA控制时延)

<10μs(普通版本)

MAC地址数 16K
VLAN数 4K



以太网软件特性

基础特性 基于端口、协议、MAC的VLAN功能(802.1q)
支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
支持LLDP功能
支持端口聚合功能(802.3ad)
绝对优先级、相对优先级:支持QoS(802.1p)
广播/组播/单播风暴抑制功能
支持组播过滤,动态IP映射(IGMP Snooping)多播过滤功能
支持静态组播设置
支持基于802.1p、VLAN、MAC和Ethertype、DSCP、TCP/UDP端口的ACL
可设置基于端口的带宽和速率控制,支持802.3X
支持NTP Client功能
管理 支持Web、CLI命令行、SNMP等网络管理方式
网络管理协议(SNMPv1/v2/v3)
支持国网标准的Trap和MIB
可设置单端口、多端口镜像
支持系统日志和上报
安全 支持IP+端口+MAC地址绑定
密码管理:支持用户密码保护等访问安全



机械特性

机箱外壳 高强度铝合金制机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W×D×H) 440mm×320mm×44mm
重量<6Kg
安装方式 1U标准19英寸机架式



电源参数

输入电压 88VDC~370VDC、85VAC~265VAC交直流通用±24VDC和、±48VDC可选
接入端子 5芯5.08mm间距插拔式接线端子
功率 <60w
保护 反接保护、过载保护



工作环境

工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结



指示灯

电源指示灯 PWR1,PWR2
运行指示灯 RUN
告警指示灯 ALM
接口指示灯 Link/ACT



行业标准

EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)



质量保障

保修期限 5年
MTBF >50000h

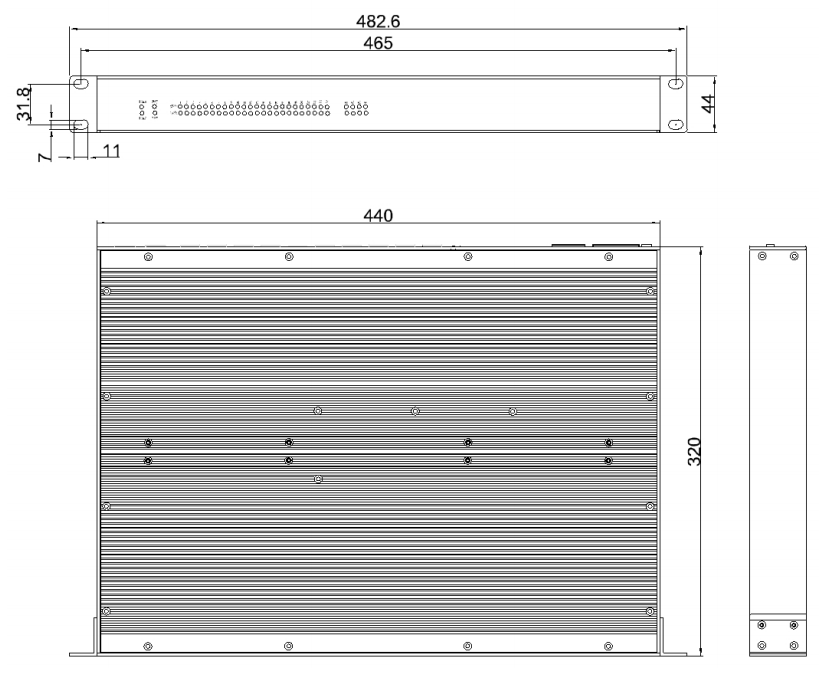

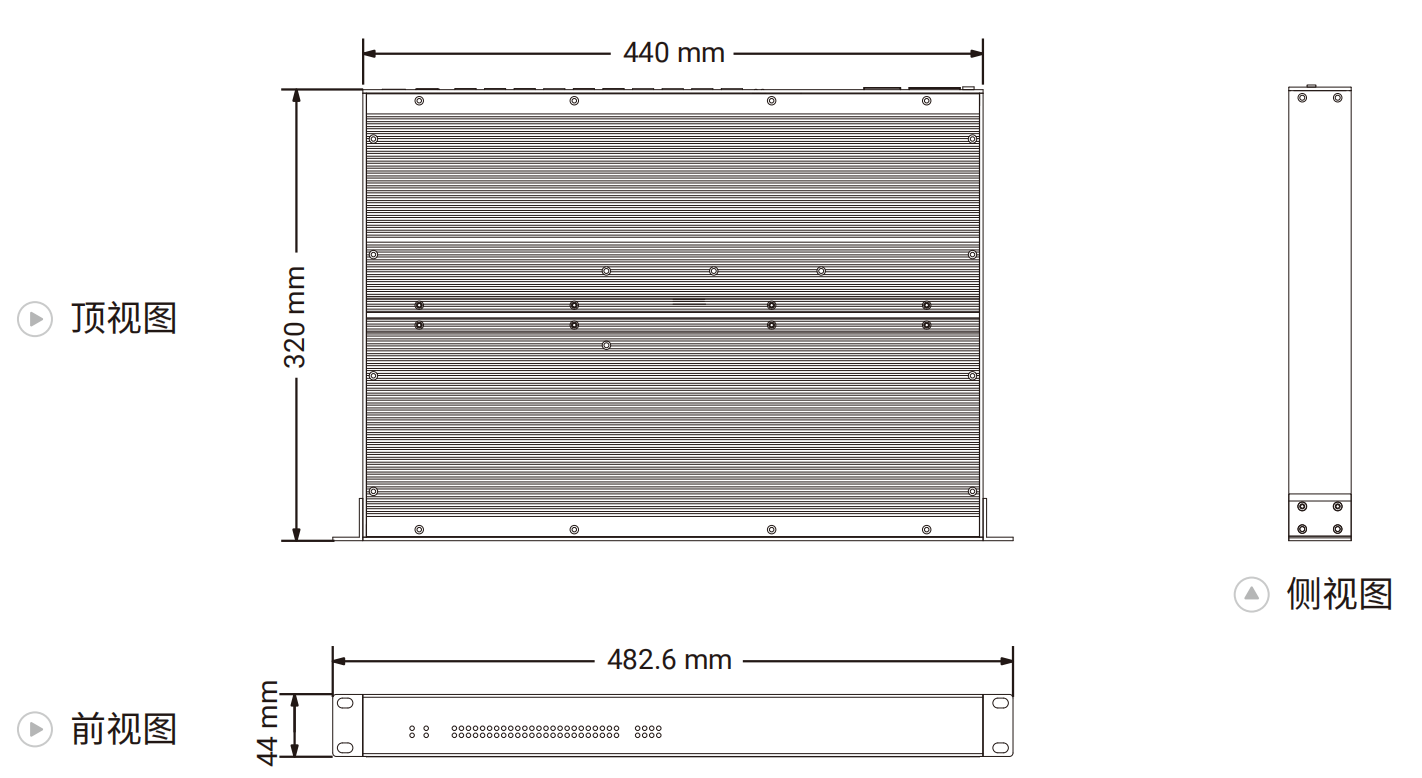

尺寸图
单位:mm



型号千兆SFP光口百兆光口百兆电口电源
SKY-6700-Z-E24G4 4 - 24

标配:88VDC~370VDC、85VAC~265VAC交直流通用

±24VDC和、±48VDC可选
