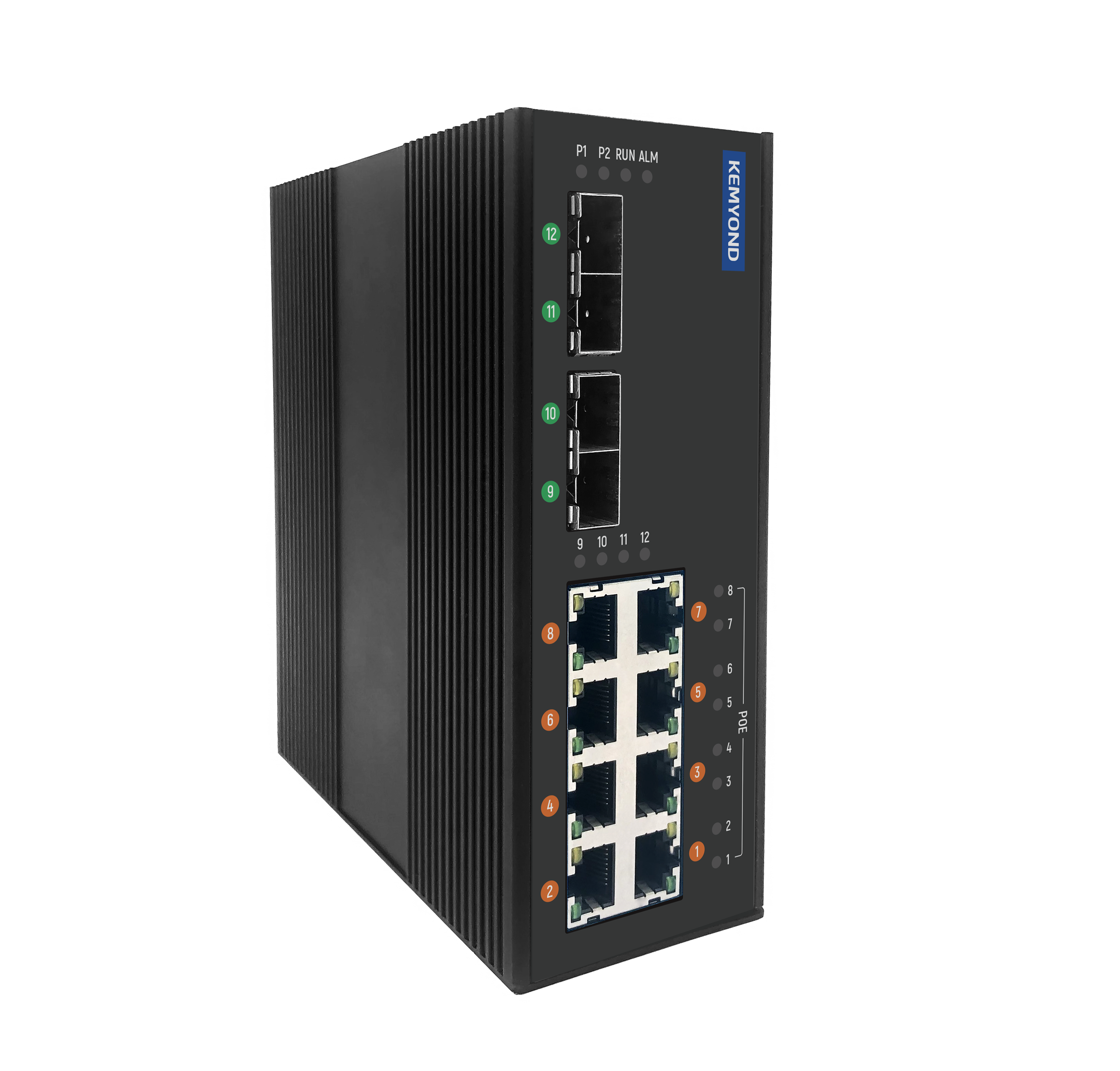

S7100DP系列二层全千兆卡轨式 PoE 交换机

二层全千兆卡轨式 PoE 交换机

特点和优势
  • 最多支持4个千兆光口和8个千兆电口
  • 支持冗余协议 RSTP/STP/MSTP以及ERPS协议
  • 全电口支持802.3af/at供电
  • POE可供电距离超过100m
  • IP40防护等级,良好的EMC电磁兼容性
概述规格型号资料

介绍

S7100DP系列交换机采用高性能的工业级芯片和优秀的工业设计,能满足高低温、过电压、漏电及高压冲击等各种要求。


本系列设备可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级IP40,支持卡轨式安装。适用于石油石化、交通、自动化等各个行业。

接口配置


千兆光口 1000Base-X,SFP接口
千兆电口 RJ45接口,10/100/1000Base-T(X)自适应,支持MDI/MDI-X自动极性反转
管理口 带外管理口,RJ45-RS232,波特率115200
告警接口 失电告警继电器接点输出




交换特性


交换模式 存储转发
包转发率 17.9Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K




以太网软件特性


基础特性 支持ERPS和RSTP/STP/MSTP(IEEE 802.1w/d/s)
支持IGMP Snooping和GMRP过滤多播封包
支持基于端口的VLAN、IEEE 802.1Q VLAN
支持QoS(802.1p)
支持链路聚合、LACP
支持DHCP
支持广播风暴抑制
支持端口镜像功能
支持NTP
支持LLDP链路层发现协议,检索网络设备拓扑发现
支持Syslog并上报
管理 支持RMON协议
支持SNMP V1/V2c/V3
支持web、Telnet、SSH、Serial console方式管理
安全 支持IP+端口+MAC地址绑定
支持用户密码保护等访问安全
支持基于端口的带宽和速率控制,支持802.3x
支持SSH、SSL、HTTPS




机械特性


机箱外壳 无风扇、机壳散热
防护等级 IP40
尺寸(W x D x H) 62mm×145mm×165mm
重量 <5Kg
安装方式 标准DIN卡轨式安装




电源参数


电源模式 单/双电源(外置)
型号 DPW120-48导轨式 or 48V3A电源适配器
输入电压 AC88V-264V OR DC88-360V (DPW120-48)
AC100V-250V(适配器)
功耗<120W(DPW120-48)
<144W(适配器)
PoE输出功率 100W(DPW120-48)
124W(适配器)
保护 反接保护、过载保护、冗余保护
电源模式 三电源输入(内置)
告警输出 失电告警继电器接点输出




工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




行业标准


EMS

IEC61000-4-2(静电放电):±6kV接触放电、±8kV空气放

IEC61000-4-3(电磁场):10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变脉冲群):电源线:±2kV;数据线:±1kV

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >50000h

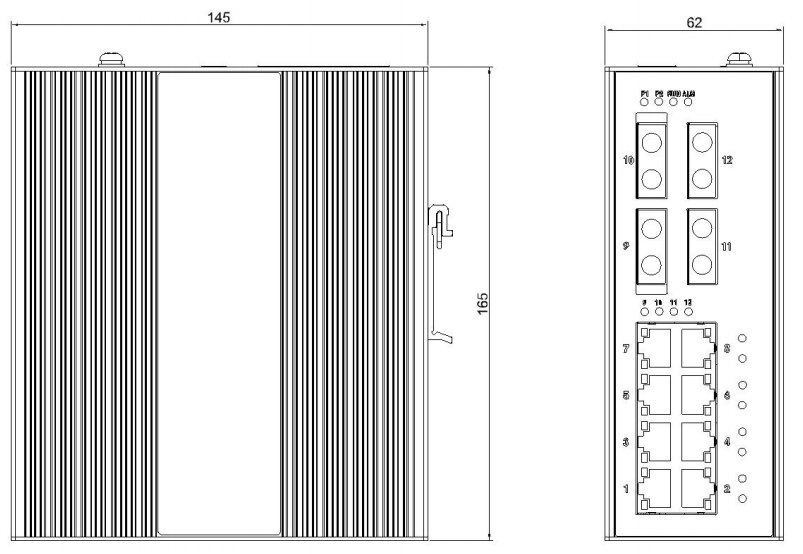

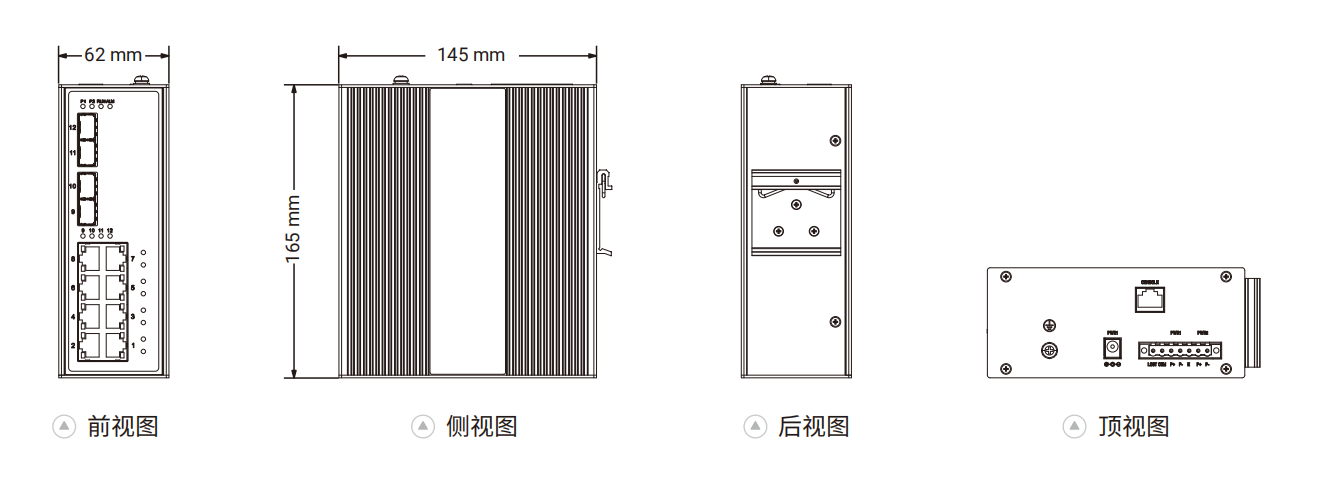

尺寸图
单位:mm


型号千兆光口千兆PoE电口电源
S7100DP-G2-GT4 2 4 48VDC
外置电源支持220VAC
S7100DP-G2-GT8 2 8
S7100DP-G4-GT4 4 4
S7100DP-G4-GT8 4 8
