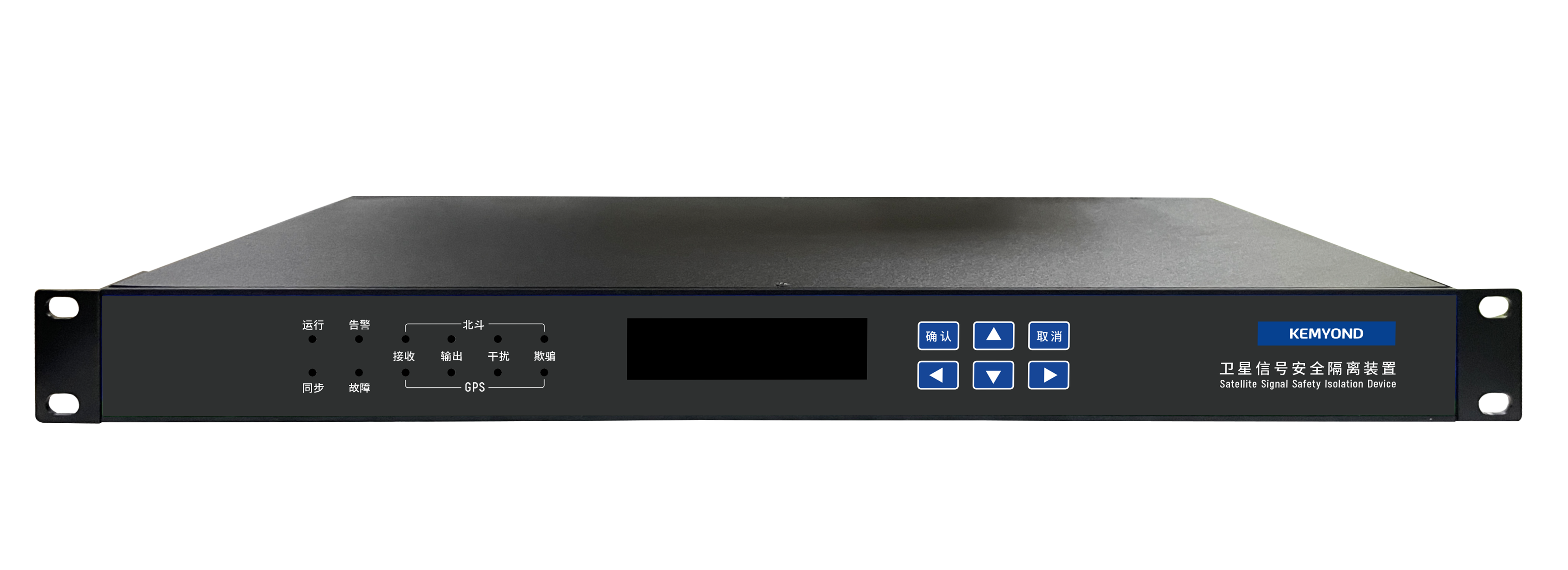

ATS5000卫星信号安全隔离装置

卫星信号安全隔离装置

特点和优势
  • 持装置原位安装、信号无缝转换以及授时加固功能
  • 支持卫星信号实时监测、信号异常告警
  • 支持安全隔离功能,包括不可用卫星信号隔离以及系统隔离
  • 支持抗压制干扰以及抗欺骗干扰
  • 支持射频模拟卫星信号输出(可选)
  • 通过国网电力科学研究院实验验证中心检测
  • 国产自主可控,具有安全可控元器件审查报告
  • 通过公安部安全与警用电子产品质量检测中心检验
概述规格型号资料

介绍

ATS5000是上海宽域为应对卫星信号易受到干扰、攻击以及欺骗等特点,影响到正常卫星信号的接收,导致卫星时间同步装置工作异常而开发的卫星信号安全防护产品。


ATS5000适用于电力、交通、智能制造、医疗、金融等行业卫星时间同步装置的卫星信号抗干扰、防欺骗的功能加固。


行业要求


GA 1800.1-2021 电力系统治安反恐防范要求 第1部分:电网企业

GA 1800.2-2021 电力系统治安反恐防范要求 第2部分:火力发电企业

GA 1800.3-2021 电力系统治安反恐防范要求 第3部分:水力发电企业

GA 1800.4-2021 电力系统治安反恐防范要求 第4部分:风力发电企业

GA 1800.5-2021 电力系统治安反恐防范要求 第5部分:太阳能发电企业

国家电网 变电站(换流站)治安反恐防范技术规范

Q/CSG2103025-2020 中国南方电网有限责任公司内部治安及反恐怖防范管理细则

DL-T 1100.5-2019电力系统的时间同步系统第5部分:防欺骗和抗干扰技术要求

规格

接口配置

BDS天线

支持1BDS输入(BNC

支持1BDS输出(BNC

GPS天线

支持1GPS输入(BNC

支持1GPS输出(BNC

网口

支持2路10/100/1000Base-T(X) RJ45接口(支持NTP/SNTP协议)

电源

双电源供电+失电告警

接口类型(选配)

光纤信号输出扩展接口板,单模/多模可选;电信号接口板(RS232RS485TTLOC信号输出接口)

技术指标

项目

技术参数

接收信号

BDS/B1GPS/L1C/A

射频通道增益

±1dB

授时精度

优于20ns

输出1dB压缩点

-10dBm

射频信号通断比

50dB

干扰告警性能

干扰超过底噪声10dB时,2秒钟内发出干扰告警的概率≥99%。

防欺骗性能

防转发式、生成式和入侵式欺骗

模拟输出信号(选配)

干扰维持能力:60分钟内维持守时精度≤500ns(标配),可选配不同等级原子钟; 信号功率:-90dBm ~ -125dBm

地面有线

光纤接口

多模波长820nm(可选单模1310nm

守时精度

ATS5000-A(开关式):标配数补晶振守时精度≤100us/h

ATS5000-B/ATS5000-C(生成式):标配恒温晶振守时精度≤1us/h,可选铷原子钟守时精度≤1.5us/24h

与协调世界时间同步精确度

优于0.5us

网管协议

支持WEB管理,支持61850104,支持SNMPv1/v2/v3

告警功能

电源异常告警

装置故障告警

装置同步丢失

欺骗干扰告警

指示灯

运行指示灯

告警指示灯

故障指示灯

同步指示灯

接收指示灯

输出指示灯

干扰指示灯

欺骗指示灯

硬件特性

安装方式

19英寸1U机架式

外壳

铝合金材质

散热方式

自然冷却,无风扇

工作温度

-20~+60

储存温度

-40~+85

相对湿度

5~95%无凝露

尺寸(W×H×D

481.6mm*44mm*221mm(W×H×D)

电源

AC85-265V47~63HzDC88-370V

支持短路保护、过载保护、反接保护

隔离保护

电磁隔离

以太网口1.5kV

浪涌保护

各输出线路600W

功耗

25W

行业标准

EMI

FCC CFR47 Part15EN55032/CISPR22ClassA

EMS

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz-2GHz)

IEC61000-4-4(EFT) Power Port:±4kVData Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CMData Port:±2kV

IEC61000-4-6(CS) 3V(10kHz-150kHz)10V(150kHz-80MHz)

IEC61000-4-8(工频磁场) 100A/m(cont.)1000A/m(1s-3s)

IEC61000-4-9(脉冲磁场) 1000A/m

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

质保

MTBF

50000h

保修期

5

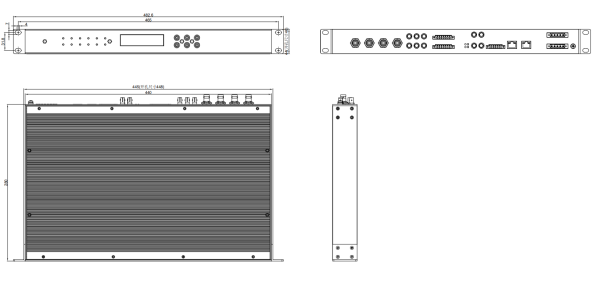

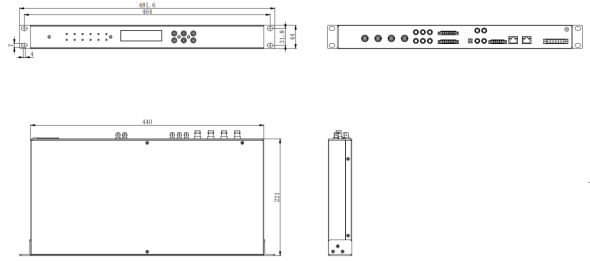

尺寸图
单位:mm

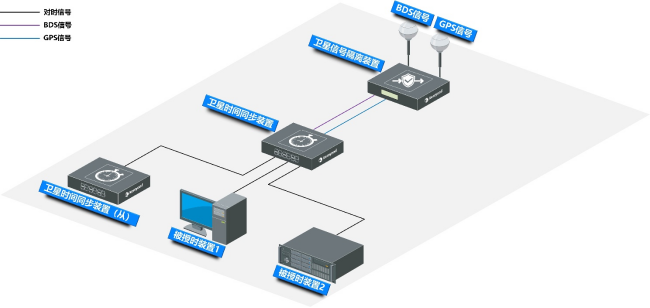

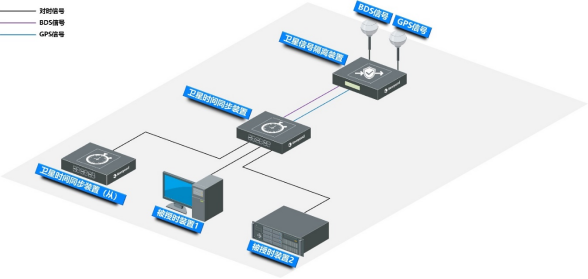

装置连接示意图



设备名称型号备注
卫星信号安全隔离装置

ATS5000-A(开关式)

支持220V交直流冗余双电源;

支持1路BDS信号输入、1路BDS信号输出;

支持1路GPS信号输入、1路GPS信号输出。

支持2路10/100/1000Base-T(X) RJ45接口

支持光纤信号输出扩展接口板,单模/多模可选,最多可选两片,最大支持8路光纤信号输出。(输出信号可选IRIG-B(DC)码、PPS、PPM、PPH、串行口时间报文等)。

支持电信号接口板,RS232、RS485、TTL、OC信号输出接口,最多可选两片,支持8路。输出信号可选IRIG-B(DC)码、PPS、PPM、PPH、串行口时间报文等。

ATS5000-B(生成式)

支持220V交直流冗余双电源;

支持1路BDS信号输入、1路BDS信号输出;

支持1路GPS信号输入、1路GPS信号输出。

支持2路10/100/1000Base-T(X) RJ45接口

支持光纤信号输出扩展接口板,单模/多模可选,最多可选两片,最大支持6路光纤信号输出。(输出信号可选IRIG-B(DC)码、PPS、PPM、PPH、串行口时间报文等)。

支持电信号接口板,RS232、RS485、TTL、OC信号输出接口,最多可选两片,支持8路。输出信号可选IRIG-B(DC)码、PPS、PPM、PPH、串行口时间报文等。

模拟输出:60分钟内维持守时精度≤500ns(标配),也可选配不同等级原子钟。

ATS5000-C(生成式)

支持220V交直流冗余双独立电源;

支持1路BDS信号输入、1路BDS信号输出;

支持1路GPS信号输入、1路GPS信号输出。

支持2路10/100/1000Base-T(X) RJ45接口

支持光纤信号输出扩展接口板,单模/多模可选,最多可选两片,最大支持6路光纤信号输出。(输出信号可选IRIG-B(DC)码、PPS、PPM、PPH、串行口时间报文等)。

支持电信号接口板,RS232、RS485、TTL、OC信号输出接口,最多可选两片,支持8路。输出信号可选IRIG-B(DC)码、PPS、PPM、PPH、串行口时间报文等。

模拟输出:60分钟内维持守时精度≤500ns(标配),也可选配不同等级原子钟。

使用横向凹槽散热机箱,适应高温地区使用
