S3100D系列高性能网管型卡轨式工业交换机

高性能网管型卡轨式工业交换机

特点和优势
  • 支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 宽温工作能力(-40℃- +85℃)
  • 支持QoS、VLAN、IGMP Snooping/GMRP等管理功能
  • 通过国家交通安全设施质量监督检验中心检测
  • 通过公安部安全与警用电子产品质量检测中心检测
  • 通过国家信息安全认证中心检测
概述规格型号资料

介绍

S3100D系列工业交换机是高性能卡轨式工业以太网交换机,该系列产品专为工业现场接入设计的多功能、紧凑灵活产品,可在所有端口满负载运行下保持线速转发,全金属机身,防护等级IP40。


本系列产品提供灵活的以太网接口组合,支持各种高级网络管理功能,包括QoS、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等,适用于电力、新能源、交通以及各类工业自动化系统网络通信。

接口配置


千兆SFP口 1000Base-X,10/100/1000Base-T(X) SFP接口
百兆电口 RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转
百兆光口 100Base-FX,单/多模、SC/ST/FC接口可选
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC
Console口 RS232,RJ45



交换特性


交换模式 存储转发
包转发率7.2Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K



  以太网软件特性


基础特性 支持基于端口的VLAN、IEEE 802.1Q VLAN和GVRP协议
支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
支持LLDP链路层发现协议
支持端口聚合功能(802.3ad)
绝对优先级、相对优先级:支持QoS(802.1p)
带宽管理优化处理,精确广播风暴控制
端口环路保护功能,有效避免环网风暴
支持IGMP Snooping和GMRP过滤多播功能
支持强大的ACL,硬件支持L2-L7层数据过滤
管理 支持Web、CLI命令行、SNMP等网络管理方式
支持RMON网络监控能力
网络管理协议(SNMPv1/v2/v3)
可设置单端口、多端口镜像
内置诊断功能,方便网络故障分析和排查
异常事件通过Email、系统声音提示、继电器自动输出报警
支持本地在线软件升级
安全 端口+MAC地址绑定
支持IEEE 802.1x、httpps和SSL,增强网络安全性



机械特性


机箱外壳 高强度钢制机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W×D×H) 55.5mm×127.5mm×144.5mm
重量<2Kg
安装方式 标准DIN导轨式安装



电源参数


输入电压 交、直流通用(90~300VDC,90~264VAC),±24 VDC、 ±48 VDC可选配
接入端子5芯插拔式接线端子
保护 反接保护、过载保护



工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结



行业标准


EMC

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)



质量保障


保修期限 5年
MTBF >50000h

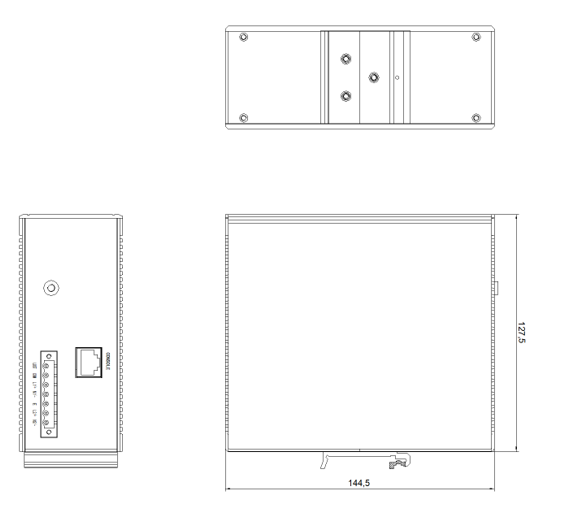

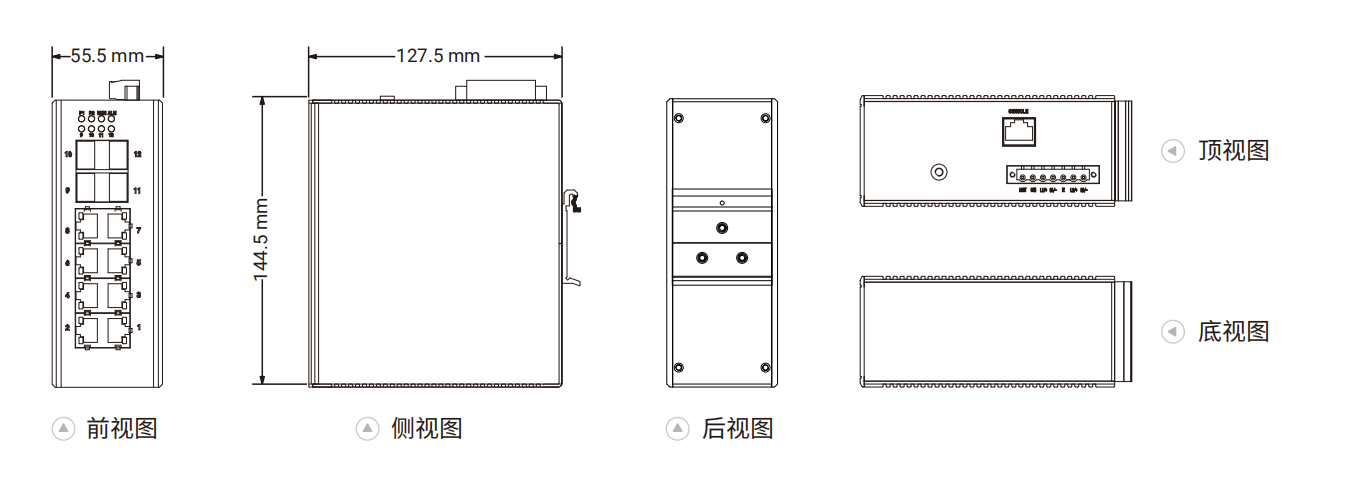

尺寸图
单位:mm


型号千兆SFP口(光电可选)百兆光口百兆电口(POE可选)电源
S3100D-T8 - - 8

标配:交、直流通用 (90~300VDC,90~264VAC)

选配:±24 VDC、 ±48 VDC

S3100D-F2T4 - 2 4
S3100D-F2T8 - 2 8
S3100D-F4T4 - 4 4
S3100D-F4T8 - 4 8
S3100D-G2-T4 2 - 4
S3100D-G2-T8 2 - 8
S3100D-G4-T4 4 - 4
S3100D-G4-T8 4 - 8



备注:电口可选支持POE功能。
