PKY800系列机架式串口服务器

机架式串口服务器

特点和优势
  • 最多支持2个电口和16个RS485/422/232串口
  • 100%国产自主可控
  • 支持TCP Server,TCP Client,UDP Client,UDP Server,HTTPD Client多种工作模式
  • 串口支持 2kV 隔离保护
  • 支持透传、Modbus RTU转Modbus TCP
  • 支持虚拟串口工作方式
  • 支持keepalive机制,可快速探查死连接等异常并快速重连
概述规格型号资料

介绍

PKY800系列串口服务器是采用自主可控工业级CPU,全志A40i,具备工业级工作温度范围,支持TCP/IP协议栈,稳定可靠的串口服务器用于实现串口到以太网口的数据的双向透明传输,串口之间相互隔离。


可广泛应用于电力、轨道、工业自动化等领域,其优秀的性能可以适应各种工业环境。

分类参数数值


硬件参数
工作电压 可选:高电压(AC85V-264V OR DC88-370V)或低电压(12-48VDC),单电源或双电源
工作电流 1000mA@5V(8串口)/1600mA@5V(16串口)
功率 5W(8串口)/8W(16串口)
网口规格 RJ45、10/100Mbps、交叉直连自适应
串口 8/16个,支持RS232/RS485/RS422
串口波特率 600-460800(bps)









软件参数
网络协议 IPV4, TCP/UDP
IP获取方式 静态IP、DHCP
域名解析 支持
用户配置 网页配置
简单透传方式 TCP Server/TCP client/UDP Server/UDP Client
Modbus 支持Modbus 网关 RTU-TCP
TCP Server连接 单个端口最多支持5路连接
网络缓存 发送:16Kbyte;接收:16Kbyte;
串口缓存 发送:2Kbyte;接收:2Kbyte;
平均传输延时<10ms



其他

可靠等级 2KV电磁隔离
工作温度 -40~85℃
存储温度 -40~85℃
工作湿度 5%~95% RH(无凝露)
存储湿度 5%~95% RH(无凝露)

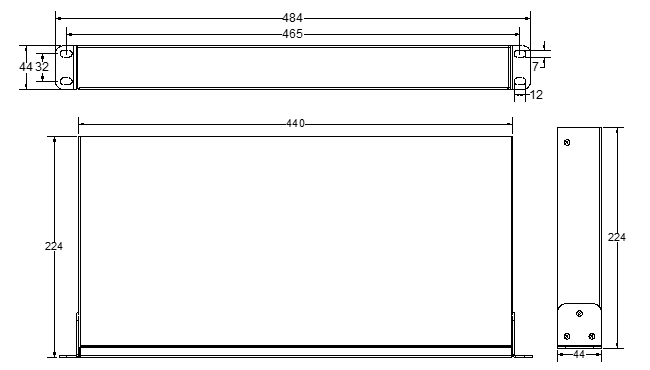

尺寸图

单位:mm


RJ45接口

选型型号

网口

网口

RS232/RS485/

RS422

电源

隔离

PKY800 N1S08DH-232/485/422I-RJ

1

-

8

电压

AC85V-264V OR DC88-370V

支持

PKY800 N1S16DH-232/485/422I-RJ

1

-

16

支持

PKY800 N2S08DH-232/485/422I-RJ

2

-

8

支持

PKY800 N2S16DH-232/485/422I-RJ

2

-

16

支持

PKY800 N1S08DL-232/485/422I-RJ

1

-

8

电压版

12-48VDC

支持

PKY800 N1S16DL-232/485/422I-RJ

1

-

16

支持

PKY800 N2S08DL-232/485/422I-RJ

2

-

8

支持

PKY800 N2S16DL-232/485/422I-RJ

2

-

16

支持



端子式

选型型号

网口

网口

RS232/RS485

电源

隔离

PKY800 N1S08DH-232/485I-ET

1

-

8

电压

AC85V-264V OR DC88-370V

支持

PKY800 N1S16DH-232/485I-ET

1

-

16

支持

PKY800 N2S08DH-232/485I-ET

2

-

8

支持

PKY800 N2S16DH-232/485I-ET

2

-

16

支持

PKY800 N1S08DL-232/485I-ET

1

-

8

电压版

12-48VDC

支持

PKY800 N1S16DL-232/485I-ET

1

-

16

支持

PKY800 N2S08DL-232/485I-ET

2

-

8

支持

PKY800 N2S16DL-232/485I-ET

2

-

16

支持


特别说明:
1.型号后缀RJ代表接线方式为RJ45,ET代表端子
2.当选用RS422时,型号只能选择后缀为RJ的。
3.D表示双电源,S表示单电源,H表示高压,L表示低压
