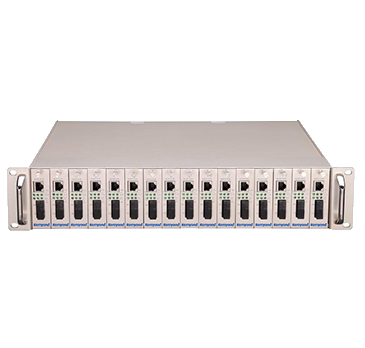

T500系列网管型机架式光纤收发器

网管型机架式光纤收发器

特点和优势
  • 最多支持16个业务插槽
  • 业务模块和管理模块相互独立
  • 支持SNMP、Telnet、WEB配置管理
  • IP40防护等级,良好的EMC电磁兼容性
  • 支持业务模块统一管理和信息配置等
  • 通过国家交通安全设施质量监督检验中心检测
概述规格型号资料

介绍

T500系列网管型机架式光纤收发器采用灵活的模块化设计,整机为16槽位2U机箱,由电源模块和标准的热插拔模块构成。

产品与多种光纤收发器子卡配套使用,可插入百兆电口、百兆光口、千兆电口、千兆光口等多种接口的子卡,适用于不同应用现场的需求。

接口配置


百兆电口 RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转
管理口 RJ45-RS232,波特率115200
插槽 16个业务插槽




以太网软件特性


管理 支持Web、CLI命令行、SNMP等网络管理方式
网络管理协议(SNMPv1/v2/v3)
支持系统日志和上报
安全 密码管理:支持用户密码保护等访问安全
分级权限




机械特性


机箱外壳 无风扇、机壳散热
防护等级 IP40
尺寸(W x D x H) 410mm x 320mm x 88.2mm
重量 6Kg
安装方式 标准19英寸机架式安装




电源参数


电源模式 单电源
输入电压 100VDC—430VDC、85VAC—305VAC、18-75VDC
功耗 45W
保护 反接保护、过载保护
告警输出 失电告警继电器接点输出,接点容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC



工作环境


工作温度 -20℃~+70℃
存储温度 -40℃~+85℃
相对湿度 5%-95%无凝结




指示灯


运行指示灯 RUN
电源指示灯 PWR
端口指示灯 Link/ACT




行业标准


EMS

IEC61000-4-2(静电放电):接触放电±8KV;空气放电±15KV

IEC61000-4-5(浪涌):电源线:±1kV/(差模),±2kV/(共模)

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >50000h



型号百兆电口百兆光口千兆电口千兆光口安装方式电源
T500-E2F1 2 1 - -插板 交、直流通用(100VDC-430VDC/18VDC-75VDC、85VAC-305VAC)
T500-E2G1 - - 2 1插板
T500 - - - -2U机架
