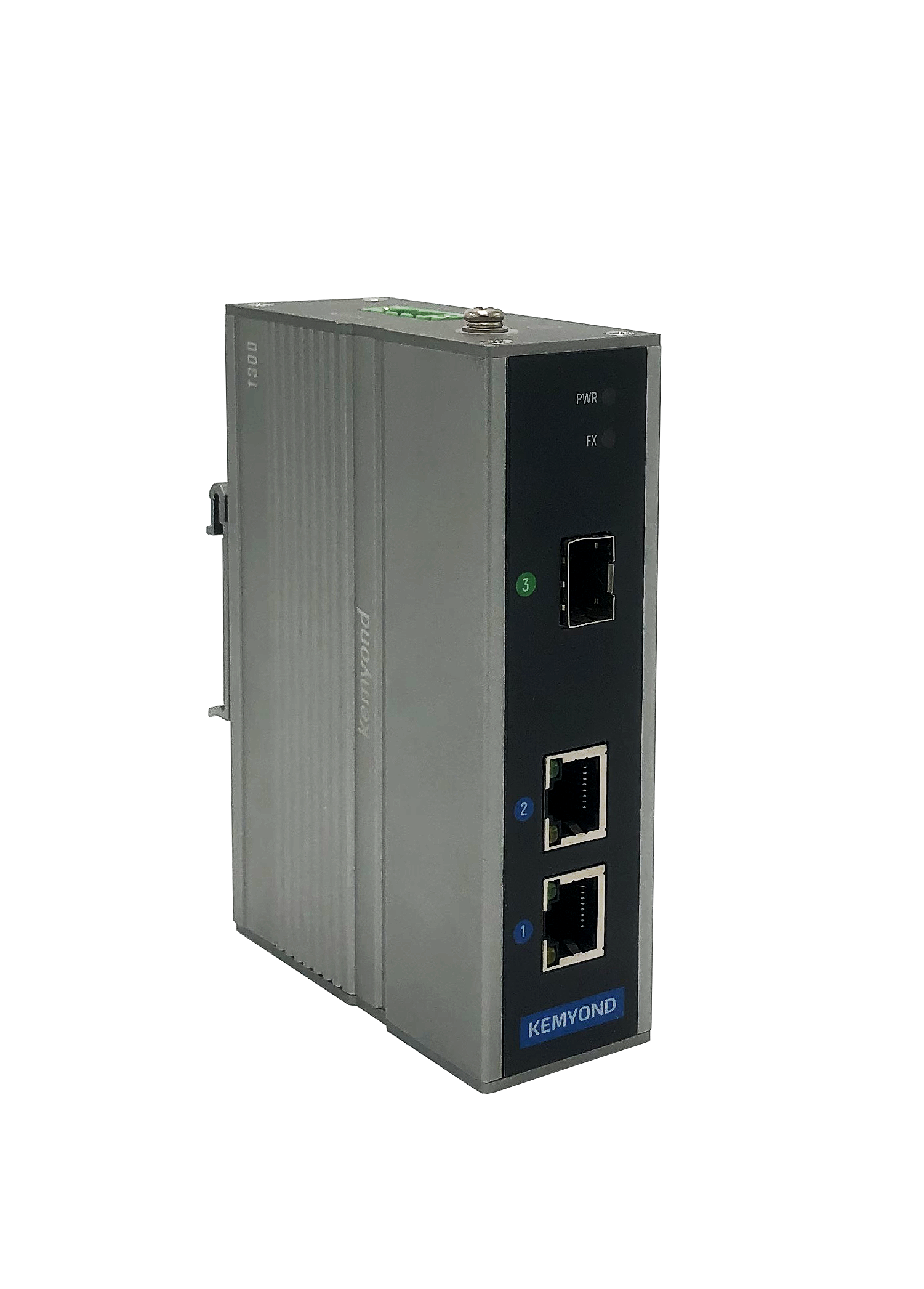

T300系列网管型卡轨式光纤收发器

网管型卡轨式光纤收发器

特点和优势
  • 遵循IEEE802.3技术规范
  • 支持平衡流量、隔离冲突和检测差错(Baseline Wand 检测和消除)功能
  • 宽温工作能力(-40℃- +70℃)
  • 最大支持1千兆SFP光口,2千兆RJ45电口
概述规格型号资料

介绍

T300系列网管型光纤收发器是一款低功耗工业级光纤收发器,全铝合金外壳。


其主要功能是实现以太网通信的双绞线媒质和光纤介质之间的相互转换,利用光纤实现以太网信号的远距离传输。


该光纤收发器是专为工业通信网络设计的光电转换装置,能长期可靠稳定运行于各种复杂恶劣环境。

接口配置

千兆SFP口

1000Base-X,10/100/1000Base-T(X) SFP接口

百兆电口

RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转

百兆光口

100Base-FX,单/多模、SC/ST/FC接口可选

Console口

RS232,RJ45

系统特性

交换模式

存储转发

背板带宽

20Gbps

包转发率

7.44Mpps

交换时延

10μs

MAC地址数

8K

管理

支持CLI、SSH、HTTP/HTTPS、SNMPv1/v2/v3Syslog等多种管理方式

光模块数字诊断(DDM)

SFP光模块数据读取

易部署

支持向导配置、批量配置、批量升级、快速诊断等

LLDP

IEEE 802.1AB,可通过宽域网管平台绘制拓扑图

TRAP

端口失效Trap

安全

MAC+端口绑定

广播/组播/单播风暴控制

DDOS攻击

机械特性

机箱外壳

铝制外壳

尺寸(W×D×H)

36mm×88mm×125mm

重量

<1kg

安装方式

DIN卡轨式安装

电源参数

输入电压

100VDC~370VDC、85VAC~265VAC交直流通用

24VDC、48VDC可选

功耗

5W

接入端子

3芯5.08mm间距插拔式接线端子

工作环境

工作温度

-40℃- +70

保存温度

-40℃- +85℃

相对湿度

5%-95%无凝结

EMS

1. 静电放电抗扰度:GB/T 17626.2 4级 ClassB

2. 电快速瞬变脉冲群抗扰度 GB/T 17626.4  3级

3. 浪涌(冲击)抗扰度GB/T 17626.5   3级

绝缘

绝缘电阻:>20M

介质强度:电源:2KV,网口对地0.5KV

冲击电压: 电源:5KV,网口对地1KV

机械

振动 IEC60068-2-6

自由跌落 IEC60068-2-32

冲击 IEC60068-2-27

质量保障

保修期限

5

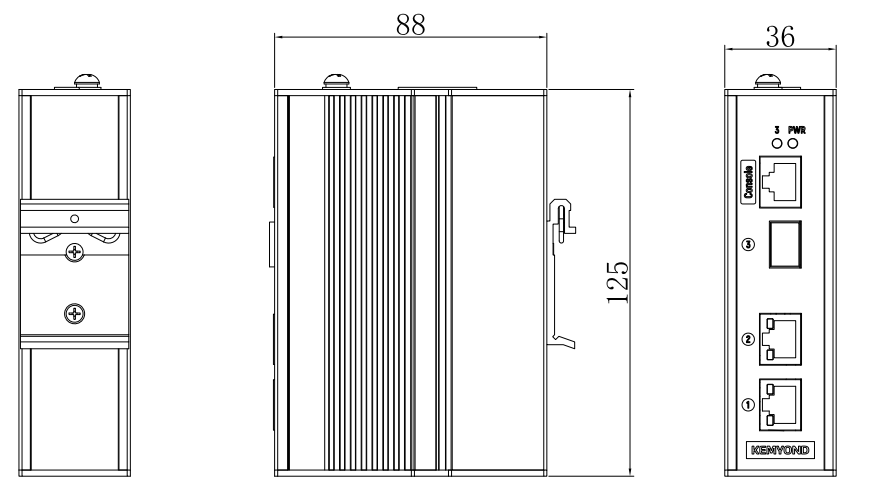

尺寸图

单位:mm



型号千兆光口千兆电口百兆光口百兆电口电源
T300-E2F1 - 2 1 -

标配:100VDC~370VDC、85VAC~265VAC交直流通用

选配:24VDC、48VDC


T300-E2G1 1 2 - -
T300-E2SF1 - 2 1 -
