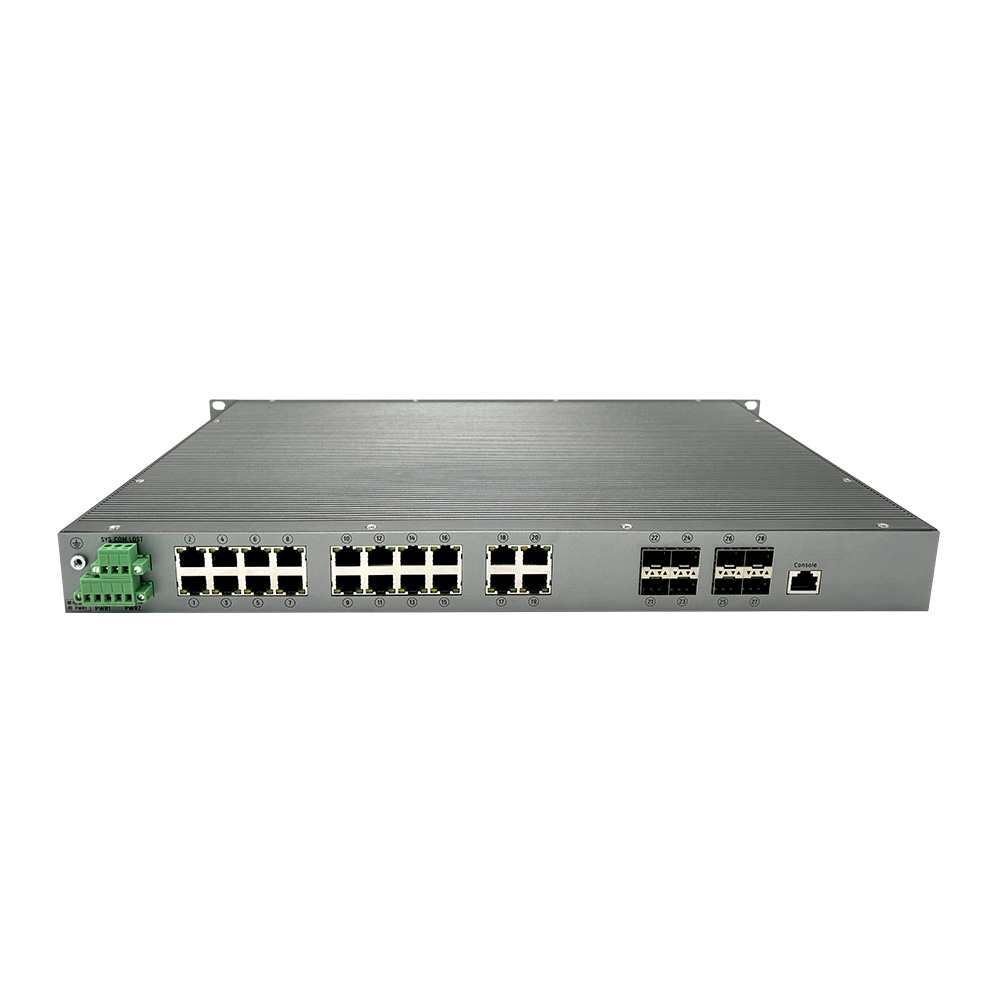

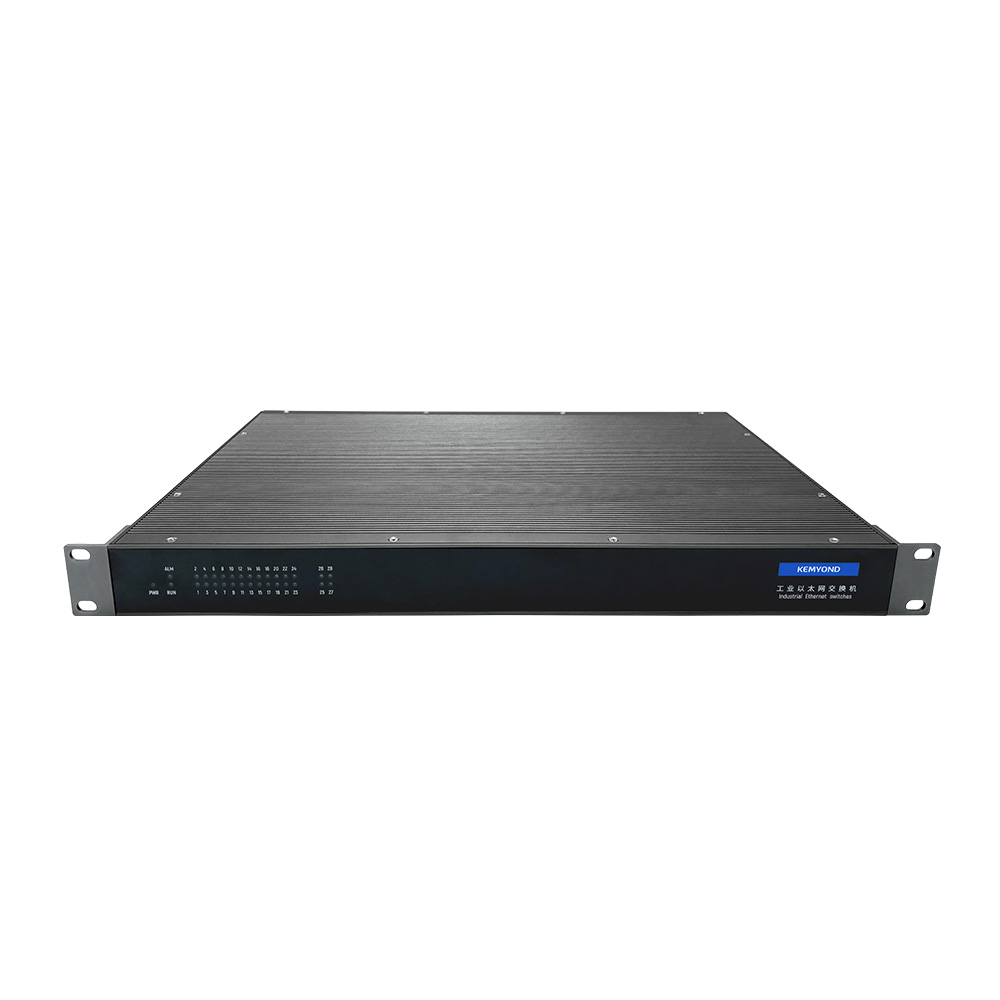

S7100P系列全千兆机架式 POE 工业交换机

全千兆机架式 POE 工业交换机

特点和优势
  • 最多支持4个千兆SFP端口和24个千兆电口
  • 支持冗余协议 RSTP/STP/MSTP
  • 支持ERPS冗余协议,自愈时间≤50ms
  • 全电口支持802.3af/at供电
  • POE可供电距离超过100m
  • IP40防护等级,良好的EMC电磁兼容性
概述规格型号资料

介绍

S7100P系列交换机采用高性能的工业级芯片和优秀的工业设计,可在所有端口满负载运行下保持线速转发,产品的设计制造充分考虑了工业应用环境中的各种恶劣条件和干扰因素,能满足高低温、过电压、漏电及高压冲击等各种要求。

本系列设备最多可支持24个POE端口供电,采用全金属外壳设计,防护等级IP40,支持机架式安装。适用于石油石化、交通、电力等各个行业。

接口配置


千兆光口 1000Base-X,SFP接口
千兆电口 RJ45接口,10/100/1000Base-T(X)自适应,支持MDI/MDI-X自动极性反转
管理口 带外管理口,RJ45-RS232,波特率115200
告警接口 失电告警继电器接点输出




交换特性


交换模式 存储转发
包转发率 56Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K




以太网软件特性


基础特性 基于端口、协议、MAC的VLAN功能(802.1q)
支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
支持LLDP功能
支持端口聚合功能(802.3ad)
绝对优先级、相对优先级:支持QoS(802.1p)
广播/组播/单播风暴抑制功能
支持组播过滤,动态IP映射(IGMP Snooping)多播过滤功能
支持静态组播设置
支持基于802.1p、VLAN、MAC和Ethertype、DSCP、TCP/UDP端口的ACL
可设置基于端口的带宽和速率控制,支持802.3X
支持NTP Client功能
管理 支持Web、CLI命令行、SNMP等网络管理方式
网络管理协议(SNMPv1/v2/v3)
支持国网标准的Trap和MIB
可设置单端口、多端口镜像
支持系统日志和上报
安全 支持IP+端口+MAC地址绑定
密码管理:支持用户密码保护等访问安全




机械特性


机箱外壳 无风扇、机壳散热
防护等级 IP40
尺寸(W x D x H) 440mm x 320.5mm x 44mm
重量 <5Kg
安装方式 标准19英寸1U机架式安装




电源参数

电源模式 单电源
输入电压 192VDC-288VDC、100VAC~240VAC交直流通用
功耗<30W(系统)
保护 反接保护、过载保护
告警输出 失电告警继电器接点输出,接点容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC



工作环境



工作温度 -20℃~+55℃
存储温度 -40℃~+85℃
相对湿度 5%-95%无凝结




指示灯


告警指示灯 ALM
运行指示灯 RUN
电源指示灯 PWR
端口指示灯 Link/ACT




行业标准


EMS

IEC61000-4-2(静电放电):接触放电±8KV;空气放电±15K

VIEC61000-4-5(浪涌):电源线:±1kV/(差模),±2kV/(共模)

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >50000h

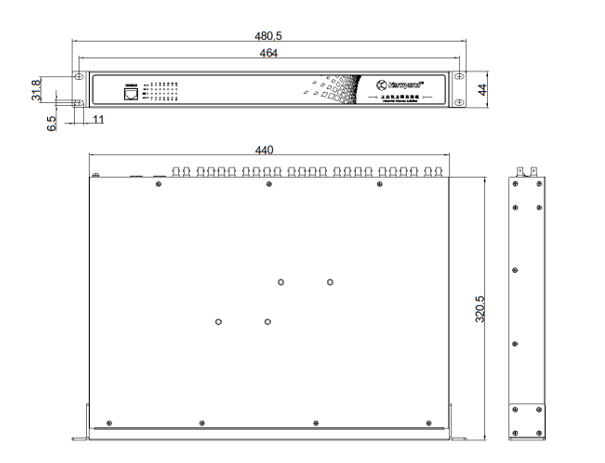

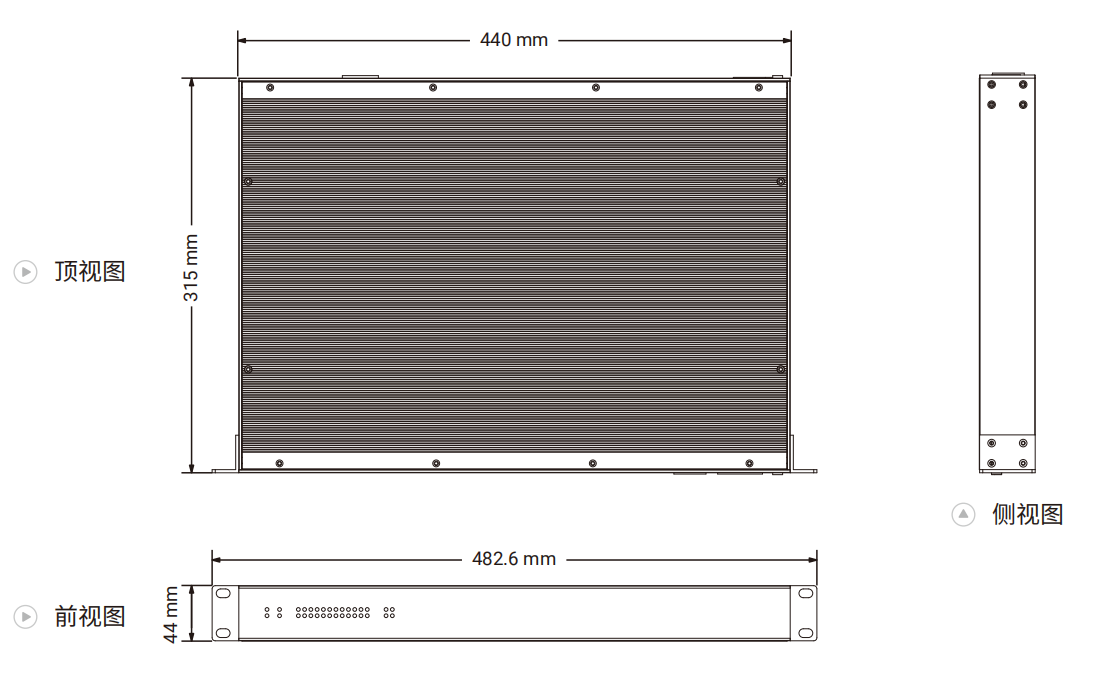

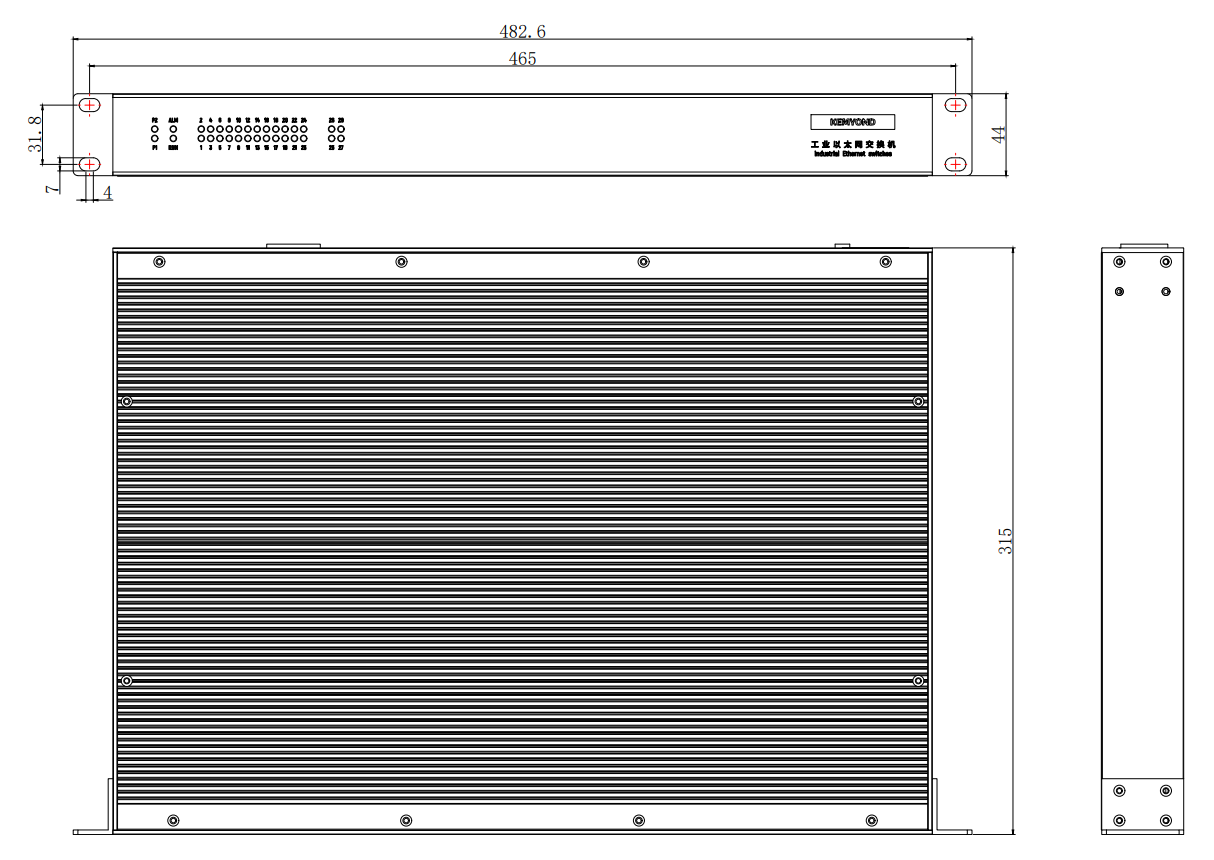

尺寸图
单位:mm



型号千兆SFP口千兆POE电口电源
S7100P-G4-GT24 4 24 电源范围:192VDC-288VDC、100VAC~240VAC交直流通用
