智能变电站辅助系统综合监控平台-宽域

智能变电站辅助系统综合监控平台将变电站所有辅助系统规范有序地接入进行统一管理。支持各类辅助子系统数据采集、运行监视、操作控制、用户权限管理、对时、告警分级联动策略等配置、数据存储、报表管理等功能。通过数据网关机将必要的辅助设备信息上送至辅助设备集中监控系统；与IV区视频监控和巡检系统，实现主辅设备联动、辅辅设备联动，以达到智慧运检、辅助设备统一管理的目的。

辅助设备监控主机

机箱	2U 机箱，19英寸机架式安装；
处理器	4核2.0GHz
内存	≥16GB
硬盘	≥1TB
网口	≥2 个100M/1000M 自适应网口
电源	双热插拔冗余电源
操作系统	Linux
功能	采用TCP/IP 协议接入，支持主备机热备工作模式；支持多网卡跨网段数据转发；支持DL/T 860 规约接入；满足辅助设备监控系统软件部署、运行需求；满足监测数据分析算法运行需求；具备自诊断功能，包括进程异常、通信异常、硬件异常、CPU 占用率过高、存储空间剩余容量过低、内存占用率过高等信，支持故障告警及日志记录；支持上电自启动功能。

辅助设备监控系统工作站

处理器	8核3.0GHz
内存	≥16GB
硬盘	≥512GB
显存	≥2GB，独立显卡
网口	≥2 个100M/1000M 自适应网口
显示器	分辨率≥1920×1080，支持DVI、HDMI、DP 等接口，与显卡接口配套；
操作系统	Linux
功能	采用TCP/IP 协议接入；满足辅助设备监控系统客户端软件部署、运行需求；支持不低于1920×1080 分辨率人机界面显示。

辅助设备监控系统功能（平台）

u 数据采集

主设备监控数据	接收主设备监控系统的变压器、GIS、断路器、刀闸等设备位置、操作信令、状态、告警、故障等信息。
在线监测数据	采集包括变压器（油色谱、铁芯接地电流、局放、套管等）、GIS、断路器（SF6气体压力/密度、SF6 气体的微水含量、局放、断路器弹簧压力、机械特性等）、避雷器（全电流、阻性电流、动作次数等）等变电站主设备在线监测的数据、故障告警、运行工况等信息。
消防数据	通过消防专用传输单元，采集区域火灾报警控制器火警告警点位、屏蔽、传感器在线状态、控制器故障及自检信息，采集消防设备（设施）火警告警点位、启停状态、动作反馈、监管、屏蔽、故障以及其他传感器采集等信息。
安全防范数据	采集电子围栏、红外对射、红外双鉴的布防状态、防区告警、故障告警等信息；采集门禁控制器的门开/闭状态、故障告警、运行工况等信息。
环境监测数据	采集变电站温度、湿度、雨量、风速、风向等微气象采样数据、室内温湿度采样数据、电缆沟浸水状态、集水井水位信息；
SF6 监测数据	采集GIS 开关室等区域的SF6、氧气等气体浓度信息，采集排风机控制设备的状态信息（远方/本地）、故障告警信息、运行工况等。
照明控制数据	采集照明回路通断状态、照明控制器的运行状态、故障告警等信息。
智能锁控数据	采集智能锁控控制器在线状态、运行、故障、告警提示信息，电子钥匙的充电、开锁反馈、告警提示等信息。
供电电源状态	采集系统供电电源、辅助汇控箱供电电源等状态信息

u 运行监视

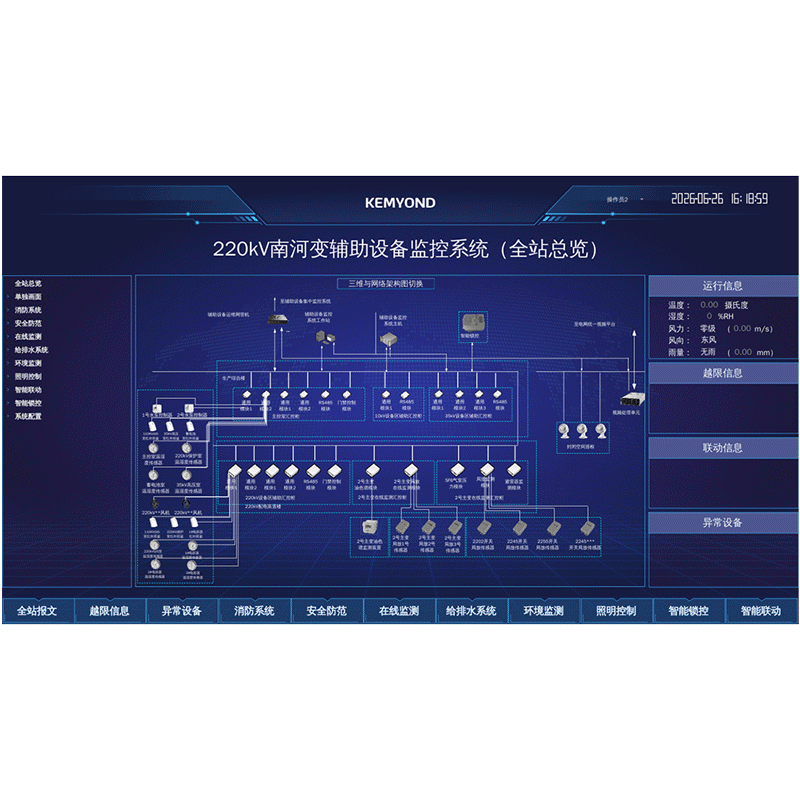

基础功能	支持平面布置图、设备列表、三维模型等运行监视多种方式；支持系统告警信息独立视窗监视、告警抑制，告警信息分为提示、一般、严重三个级别；支持告警联动、操作联动的可视化配置与联动信息监视；支持监测数据的表格、曲线、饼图、柱图、仪表盘、谱图等多种形式展现；支持以系统拓扑结构图方式监视系统状态，支持报警点位的平面图定位，支持设备故障的平面图定位；支持图元变色或闪烁、自动弹出告警窗、弹出联动信息、语音警示等多种告警提示方式。
在线监测	在线监测的主要对象包括：变压器、GIS 和断路器、避雷器等。在线监测监视范围包括：在线监测的原始数据信息、在线监测数据分析告警信息、运行工况等。
消防	消防运行监视的主要对象包括：区域火灾报警控制器、固定灭火系统及其他消防设施等；消防监视范围包括：区域火灾报警控制器火警告警点位、屏蔽、传感器在线状态、控制器故障及自检信息，采集消防设备（设施）火警告警点位、启停状态、动作反馈、监管、屏蔽、故障以及其他传感器采集等信息等。
安全防范	安全防范运行监视的主要对象包括：电子围栏、红外对射、红外双鉴、门禁等；安全防范监视的范围包括：防入侵防区告警、布防状态，门禁状态、告警等。
环境监测	环境监测运行监视的主要对象包括：室内外温湿度传感器、水浸、风机、空调、水泵等；环境监测监视的范围包括：风速、风向、雨量、温度、湿度、水位，风机控制、空调控制、水泵控制等。
SF6 监测	SF6 监测运行监视的主要对象包括：SF6 控制器、排风机等； SF6 监测监视的范围包括：SF6 传感器点位、SF6 传感器状态、气体浓度信息，SF6 控制器状态、排风机状态信息等。
照明控制	照明控制监视的主要对象包括：照明控制器；照明控制的监视范围包括：照明控制回路状态、远方控制、控制器的工作状态等。
视频监控	视频监控运行监视的主要对象包括：摄像机、视频处理单元；视频监控运行监视信息包括：实时视频1/4/9/16 多画面的方式预览，视频监控窗口集成云台、调焦、变倍控制，支持视频抓拍、多画面视频轮巡、视频分析等监视模式。
智能锁控	智能锁控运行监视的主要对象包括：智能锁控通讯控制器、电子钥匙；智能锁控运行监视信息包括：智能锁控控制器的通信、故障、任务等状态信息，设备名称、编码、分组，锁具类型、属性，人员名称、编号，权限，电子钥匙开锁反馈信息（操作人、开锁时间、锁具名称等）以及各类告警提示信息。

u 操作控制

在线监测	支持在线监测子系统实时监测采样数据的远方控制、数据主动召唤；支持在线监测数据展示方式的切换、阈值/状态告警配置、采样频率配置；支持在线监测设备报警确认。
消防	支持火灾报警系统（温感、烟感、手报、红外等）报警确认。支持区域火灾报警控制器的报警信号的远程校核、复位操作、故障设备隔离操作。支持固定灭火系统的本地和远程的启动、停止操作，支持手动、自动模式本地切换操作。
安全防范	支持电子围栏、红外对射、红外双鉴等防入侵设备的报警确认；支持系统布防/撤防的本地和远方操作；支持防入侵告警声光报警自动控制，触发时间可调，支持声光报警延时设置；支持电子围栏检修挂牌；支持门禁控制器设备配置修改、权限设置等远程/本地操作；支持门禁系统脱机运行；支持刷卡开门、密码开门、远程开门、紧急开门控制。
环境监测	支持空调运行状态（开启/关闭）、工作模式（自动、制冷、制热、除湿、送风）以及温度等本地和远方调节；支持风机的远程启动/停止控制、检修挂牌；支持水泵的远程启动/停止控制、检修挂牌；支持温度、湿度、风速、雨量、水位等阈值告警配置，支持告警方式设置；支持室内温湿度越限告警设置，自动控制空调（风机）启/停，运行模式调节等；支持集水井水浸报警，自动控制水泵启动，延时停止。
SF6 监测	支持排风机的远程启动/停止控制、定时控制、检修挂牌；支持SF6、氧气浓度阈值告警配置，支持告警方式设置；支持SF6 告警，自动提示排风机启动、确认操作；支持SF6 告警，自动启动现场声光报警。
照明控制	支持本地控制、区域控制、策略控制、定时控制、远方控制等多种照明回路控制方式。
视频监控	支持视频预览模式设置，支持摄像机预置位的设置及调用；支持摄像机云台控制，镜头的变倍、调焦、光圈控制，雨刮、辅助照明控制；支持远程视频通道配置，支持录像、告警策略设置；支持视频轮巡及轮巡预案设置；支持远程录像文件、日志文件备份与调用；支持区域越线、安全帽识别、火灾烟雾识别等视频分析功能配置；支持视频分析报警远方确认、远方复位等；支持流媒体动态码流调整，多码流并行传输控制；摄像机预置位联动，支持优先级与延时设置。
智能锁控	支持用户、角色与锁具权限的配置与授权；支持电子钥匙任务下发；支持开锁记录的远程调阅。

u 智能联动

主辅系统间联动	具有主设备遥控预置信号联动功能。对一次设备的遥控预置指令，根据操作命令选择设置对应视频预览、录像等联动功能。
	支持主设备变位信号联动功能。断路器、隔离刀闸、接地刀闸等一次设备的变位信号，支持根据变位信号选择设置联动对应视频预置位预览、录像等功能。
	支持主设备监控系统告警联动功能。主变压器、断路器等一次设备的非电量告警信号，单体一次设备融合后的总告警信号，保护动作跳闸信号，支持根据告警信息选择设置联动对应视频预置位，联动在线监测数据采集，联动开启灯光照明等功能。
辅助设备子系统间联动	安全防范系统入侵报警联动。打开报警防区对应回路灯光照明；联动防区视频预置位，弹出现场视频监控预览窗口，开启录像。
	消防系统火灾报警联动。支持门禁紧急开门联动提示和确认、操作，方便火灾区域的人员逃生；联动开启现场灯光照明，启动现场声光报警；联动报警区域视频预置位，弹出现场视频监控预览窗口；支持现场空调、风机的开启/关闭联动提示和确认、操作。
	环境监测越限告警联动。室外微气象（台风、暴雨等）数据越限告警，联动现场视频监控预览窗口。
	SF6 监测浓度越限联动。SF6 浓度越限告警，支持联动报警区域视频预置位，弹出现场视频监控预览窗口。
智能联动	主设备监控系统联系信息的接收、处理；
	辅助设备监控主机统一向视频监控主机发送视频联动信息；
	支持联动策略配置；
	支持联动控制优先级策略配置。

u 系统配置与管理

u权限管理	具备用户、角色的增加、编辑、删除管理。
	支持用户、角色的权限配置，支持优先级管理功能。
	支持按功能模块、操作类型、厂站区域设置用户、角色权限。
u对时管理	时钟源采用变电站统一的时间同步系统。
	辅助设备监控系统服务器采用简单网络时间协议（SNTP）对时方式。
	辅助设备运检网关机采用IRIG-B 或简单网络时间协议（SNTP）对时方式。
	就地模块采用简单网络时间协议（SNTP）对时方式。
配置管理	支持系统用户及权限配置；
	支持系统设备的接入配置；
	支持告警分级设置、告警提示方式设置；
	支持系统联动策略配置；
	支持录像、数据、日志等存储及备份的配置。
.数据存储	系统采用成熟稳定的数据库；
	系统视频监控录像存储时间≥90 天
	系统监测数据及运行日志数据存储时间≥1 年
	支持历史数据远方调阅及存储
报表管理	报表类型：支持日报、周报、月报、季报、年报以及自定义的报表；
	支持对所定义报表的调用、显示、输出及打印等功能；
	支持按区域、类型、时间进行统计分析

订购信息

型号	描述	备注
辅助设备监控系统平台	辅助设备监控系统软件平台，支持各类辅助子系统数据采集、运行监视、子系统操作控制、用户权限管理、对时、告警分级联动策略等配置、数据存储、报表管理等功能。
辅助设备监控主机	辅助设备监控主机，2U 机箱，19英寸机架式安装；4核2.0GHz，内存≥16GB，硬盘≥1TB，≥2个100M/1000M 自适应网口，支持双热插拔冗余电源，Linux操作系统。支持主备机热备工作模式；支持多网卡跨网段数据转发；支持DL/T 860 规约接入；具备自诊断功能，支持上电自启动功能。满足辅助设备监控系统软件部署、运行需求。
辅助设备监控系统工作站	辅助设备监控系统工作站，CPU≥8核3.0GHz，内存≥16GB，硬盘≥512GB 显卡≥2GB，独立显卡，≥2 个100M/1000M 自适应网口，分辨率≥1920×1080，支持DVI、HDMI、DP 等接口，与显卡接口配套；Linux系统，满足辅助设备监控系统客户端软件部署、运行需求；显示器支持不低于1920×1080 分辨率人机界面显示。
