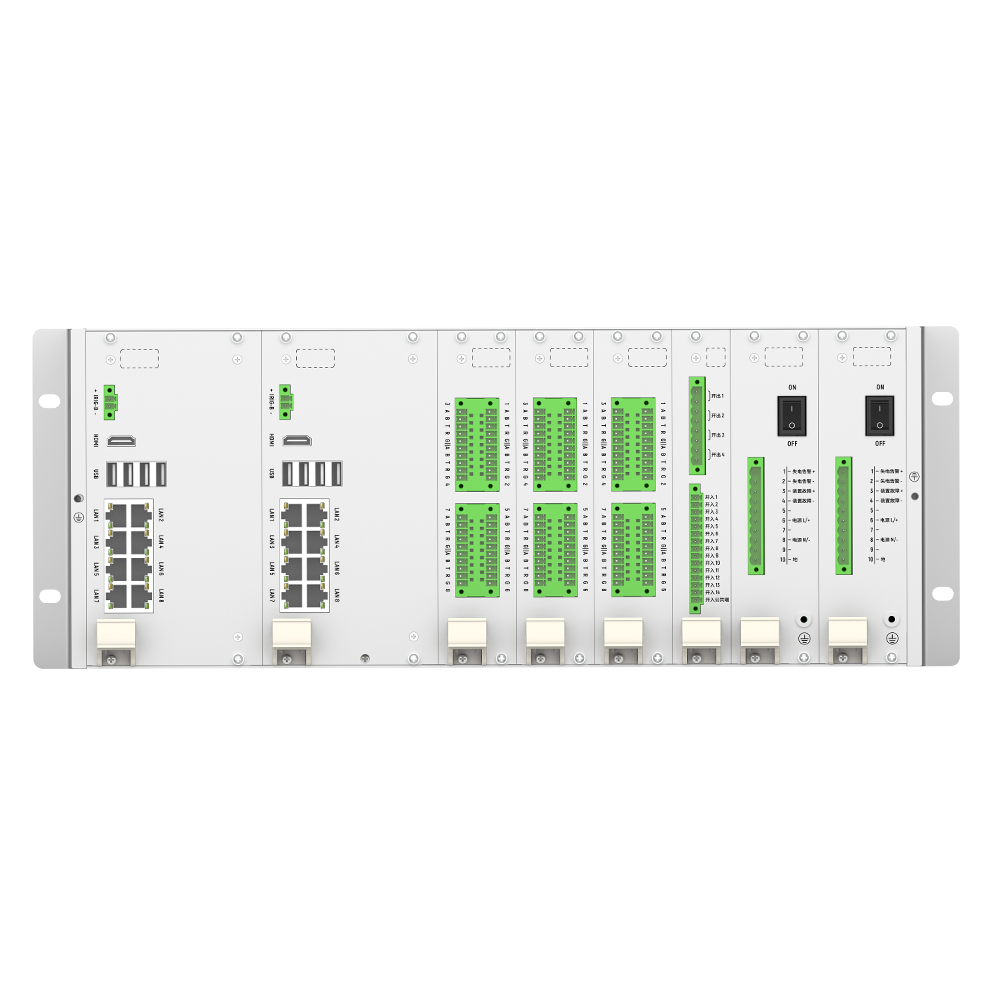

SCM4000-MA 数据通信网关机硬件平台

特点和优势
  • 产品全部软、硬件100%自主可控
  • 采用插板式模块化设计,整机可弹性配置1~2块主板、1~3块串口卡
  • 支持选配可信平台控制模块TPCM,实现可信计算
  • 采用工业级宽温及抗振动、抗冲击加固设计
  • 通过中国电科院电磁兼容检测,满足电力四级要求
  • 完成电子元器件选用分析评估,一类元器件占比100%
概述规格型号资料

宽域SCM4000-MA是按照《Q/GDW 12589.4-2025 高可靠变电站二次系统站控技术规范 第4部分:数据通信网关机》研发设计的国产化通用硬件平台,平台可用于构建数据通信网关机、远动机、数据集中器、故障录波管理单元、微网协调控制器、宽频测量处理单元等设备,为实时及非实时数据的采集、处理与传输,以及监视控制、协调控制和远程服务等应用提供统一的硬件支撑。




项目

描述

处理器

每块主板搭载x86架构兆芯开先KX-6000G处理器,4核心,主频2.0GHz

内存

每块主板提供 2 个DDR4 SODIMM内存插槽,标配16GB内存,最高扩展至 32GB

存储

每块主板提供 2 个mSATA接口,标配128GB 或 256GB 固态硬盘

操作系统

凝思、麒麟信安操作系统,支持适配其他国产Linux操作系统

以太网口

每块主板标配8个10/100/1000Mbps自适应RJ45网口

串口

整机标配1块串口卡,提供8个RS232/RS485串口;支持额外扩展2块串口卡

DI/DO接口

整机标配1块DIO卡,提供14路开关量输入(DI)与 4 路开关量输出(DO)

时间同步

每块主板标配1个IRIG-B接口,采用RS485差分电平输入

其他接口

每块主板标配1个HDMI接口

每块主板标配4个USB 3.0接口

整机标配1个RJ45 Console接口

每块主板预留20-Pin SPI可信模块接口

液晶屏及按键

整机标配7.0英寸液晶显示屏(1024×600 px)及9键物理键盘(上、下、左、右、加、减、确认、取消、功能)

电源及功耗

整机标配 AC/DC 85~264V自适应冗余双电源,支持失电告警输出、装置告警输出,功耗≤60W

尺寸及重量

482mm (W)×176.6mm (H)×300mm (D),重量≤12kg

工作温度

−25℃~+55℃

贮存温度

−40℃~+85℃

相对湿度

5~95%(设备内部不凝露,不结冰)

外壳防护等级

不低于IP20



订购信息

型号

CPU

(每块主板)

内存

(每块主板)

存储

(每块主板)

网口

(每块主板)

USB

(每块主板)

B码

(每块主板)

串口

(整机)

DI/DO

(整机)

电源

SCM4000-MA

兆芯开先

KX-6000G

标配16GB

最高扩展至32GB

提供2×mSATA

标配128/256GB SSD

8个

4个

1个

标配1块

可扩展2块

14路DI

4路DO

AC/DC 85~264V自适应冗余双电源
