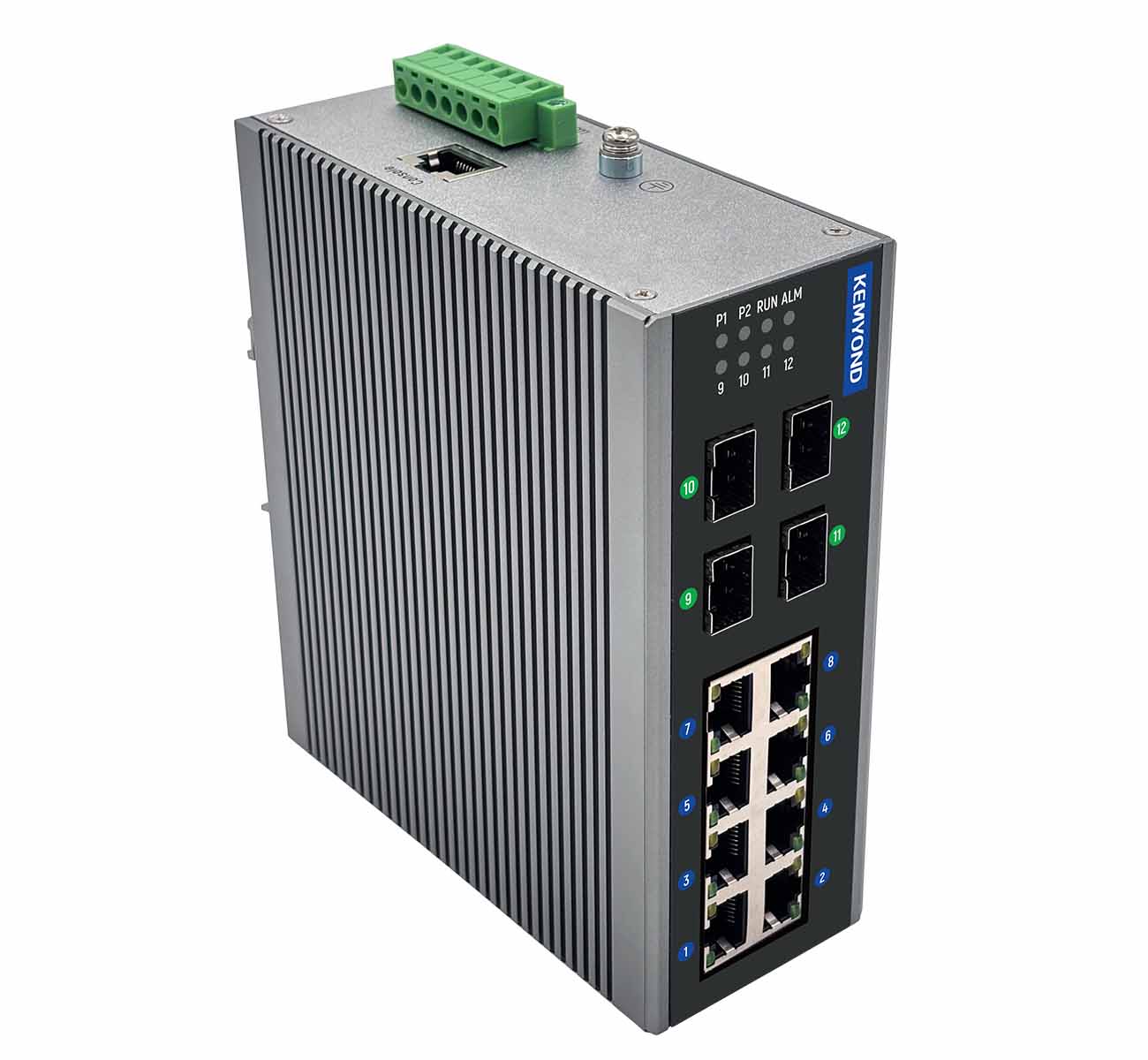

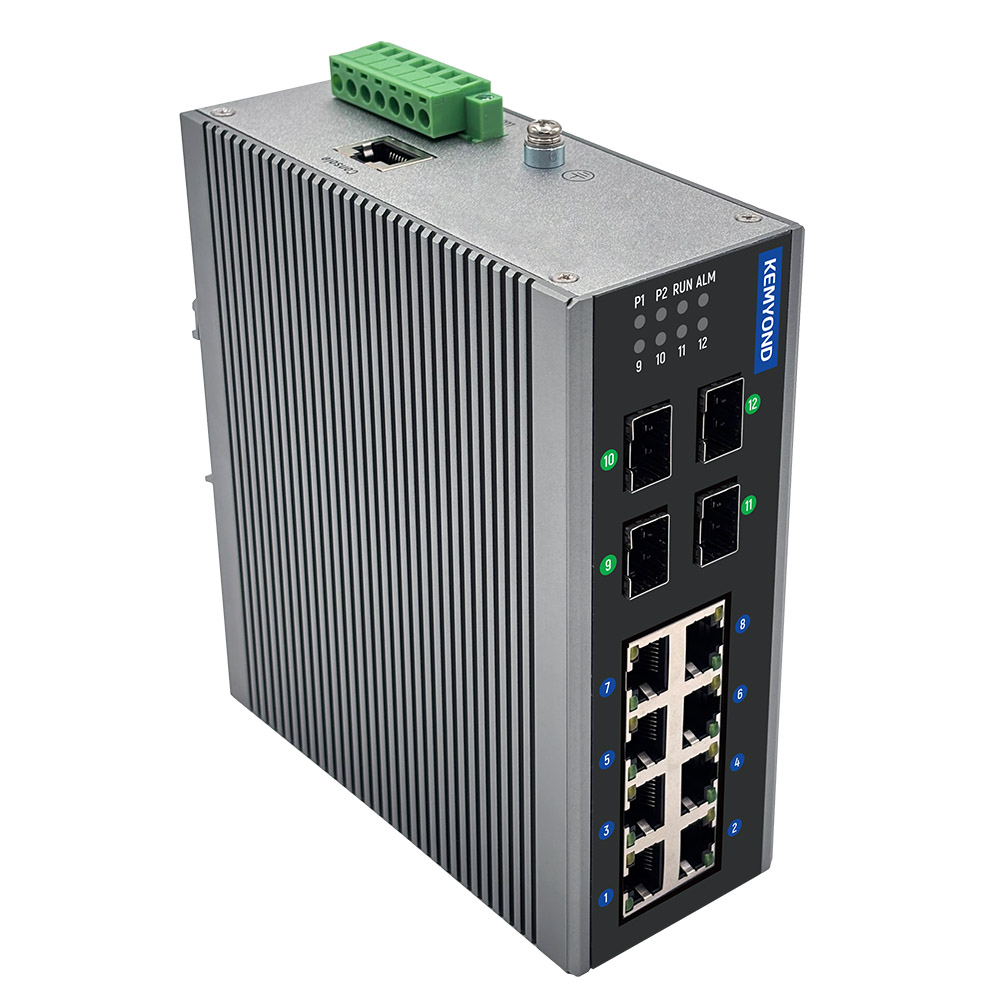

S7100D系列全千兆网管型卡轨式工业交换机

全千兆网管型卡轨式工业交换机

特点和优势
  • 支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 宽温工作能力(-40℃- +85℃)
  • 符合电网安全网管接入标准
  • 全千兆设计
概述规格型号资料

介绍

S7100D系列工业交换机是我司自主研发的最新一代接入级可网管全千兆导轨式工业交换机,该系列产品采用高性能的工业级别芯片和定制化的工业设计,可在所有端口满负载运行下保持线速转发,全金属外壳设计,防护等级IP40。

具备灵活的光电接口搭配型号,能够组建全千兆的冗余环网,满足日益发展的设备通信需求,适用于电力、新能源、交通以及各类工业自动化系统网络通信。

接口配置


千兆SFP口 1000Base-X,10/100/1000Base-T(X) SFP接口
千兆电口 RJ45接口,10/100Base-T(X)自适应
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC
Console口 RS232,RJ45




交换特性


交换模式 存储转发
包转发率18Mpps
交换容量24Gbps
交换时延 <10μs
MAC地址数 8K
VLAN数 4K




以太网软件特性


基础特性 基于端口、协议、MAC的VLAN功能(802.1q)
支持STP/RSTP/MSTP(802.1d/w/s)/ERPS网络冗余功能
支持LLDP功能
支持端口聚合功能(802.3ad)
绝对优先级、相对优先级:支持QoS(802.1p)
广播/组播/单播风暴抑制功能
支持组播过滤,动态IP映射(IGMP Snooping)多播过滤功能
支持静态组播设置
支持基于802.1p、VLAN、MAC和Ethertype、DSCP、TCP/UDP端口的ACL
可设置基于端口的带宽和速率控制,支持802.3X
支持NTP Client功能
管理 支持Web、CLI命令行、SNMP等网络管理方式
网络管理协议(SNMPv1/v2/v3)
支持国网标准的Trap和MIB
可设置单端口、多端口镜像
支持系统日志和上报
安全 支持IP+端口+MAC地址绑定
密码管理:支持用户密码保护等访问安全




机械特性


机箱外壳 高强度铝制机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W×D×H)55.5mm×127.5mm×144.5mm
重量 2Kg
安装方式 标准DIN导轨式安装




电源参数


输入电压 交、直流通用(90~300VDC,90~264VAC),±24 VDC、 ±48 VDC可选配
接入端子 插拔式接线端子
保护 反接保护、过载保护




工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




行业标准


EMC IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电
IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)
IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV
IEC61000-4-5(浪涌) 电源线:±2kV/(差模)±4kV/(共模);数据线:±2kV
IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)
IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s
IEC61000-4-9(脉冲磁场) 1000A/m(峰值)
IEC61000-4-10(阻尼振荡) 100A/m
IEC61000-4-12(振荡波) 共模2.5kV,差模1kV
IEC61000-4-16(共模传导) 30V连续,300V 1s
EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >350000h

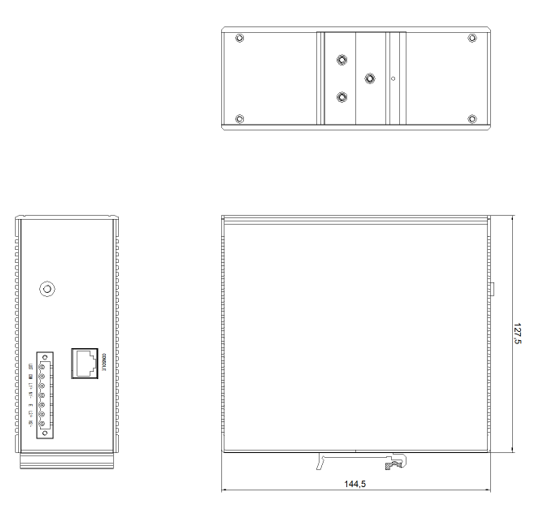

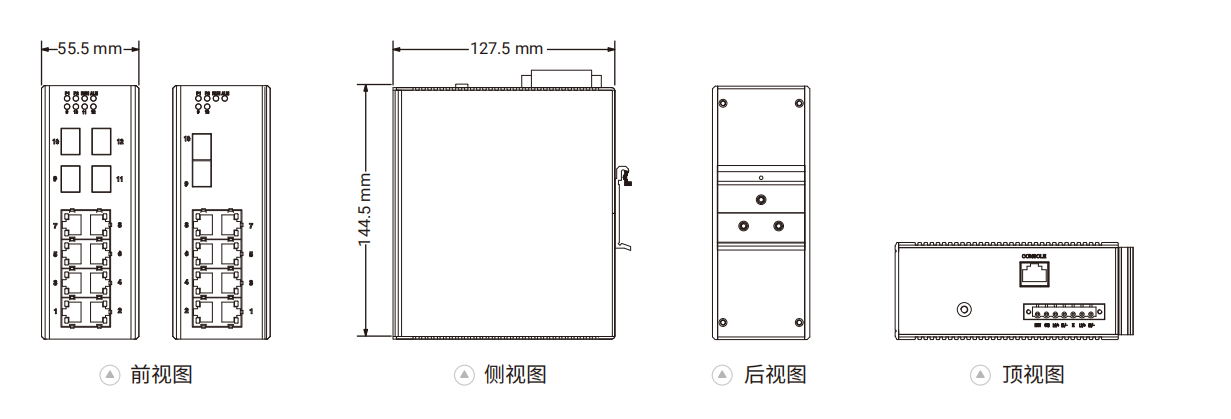

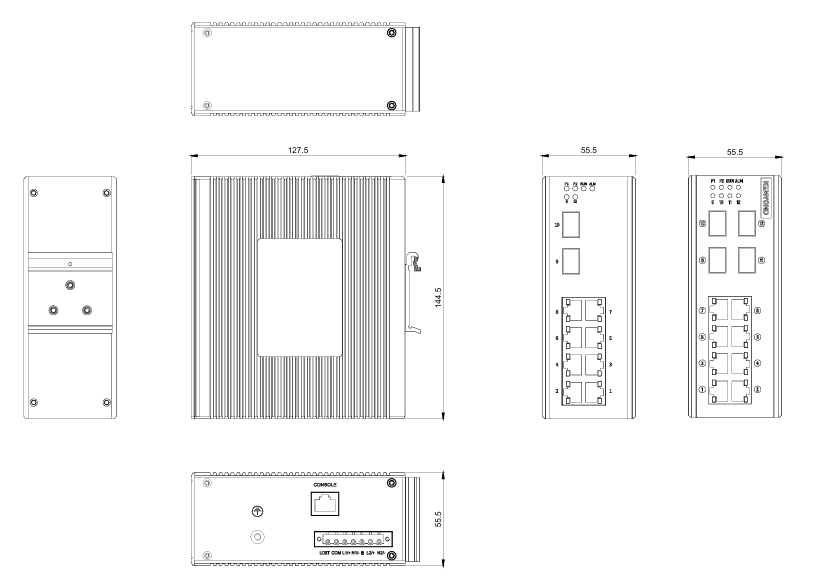

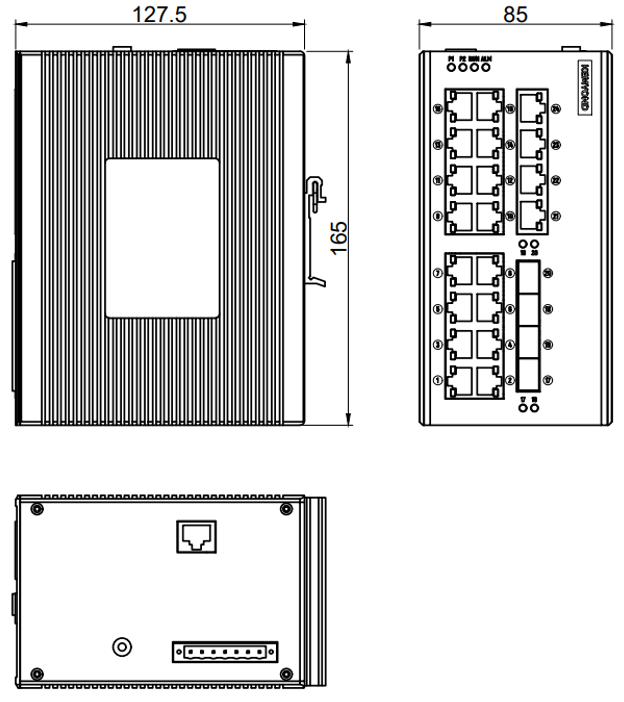

尺寸图
单位:mm




型号千兆SFP口(光电可选)千兆电口电源
S7100D-GT8 - 8

标配:交、直流通用 (90~300VDC,90~264VAC)

选配:±24 VDC、 ±48 VDC

S7100D-G2-GT4 2 4
S7100D-G2-GT8 2 8
S7100D-G4-GT4 4 4
S7100D-G4-GT8 4 8
