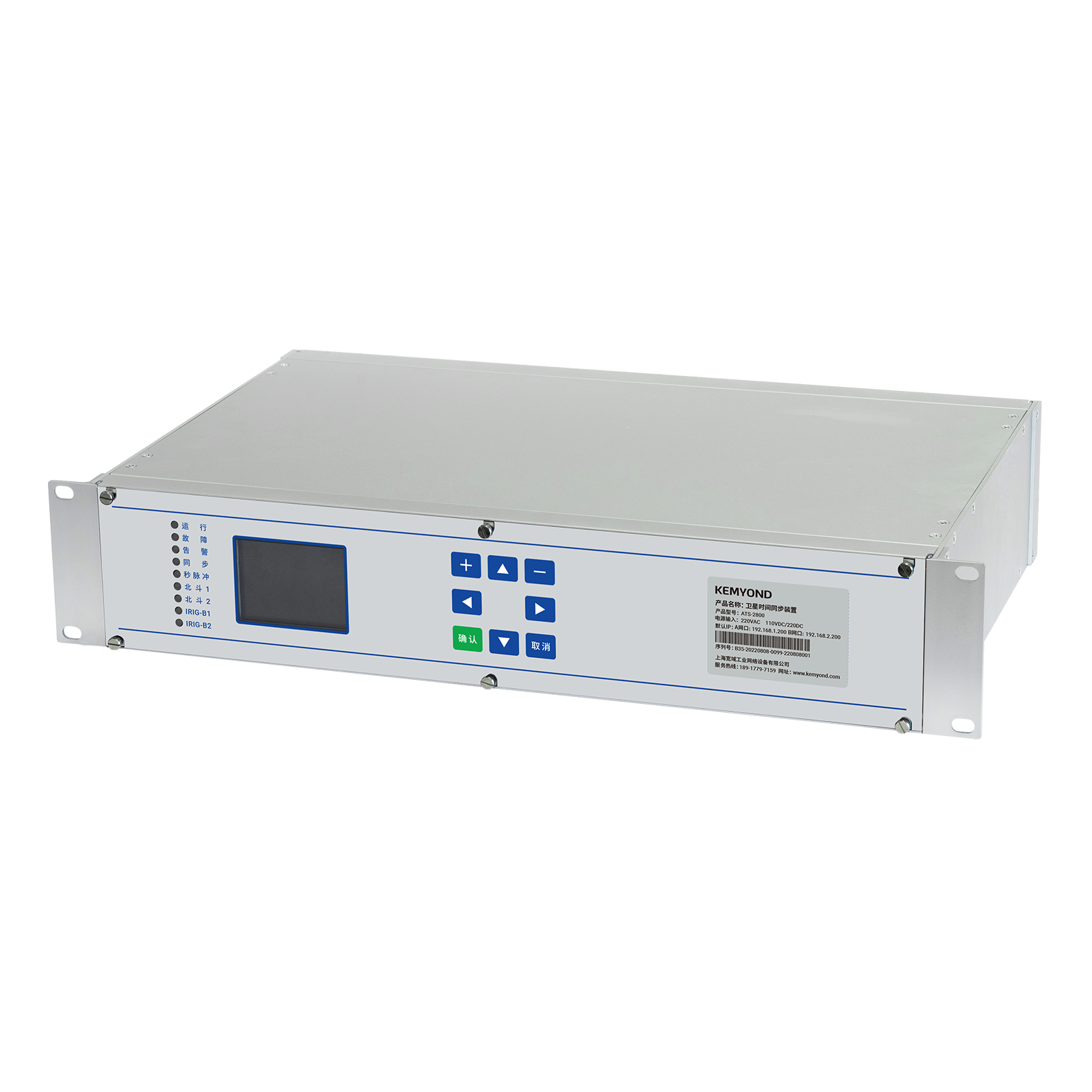

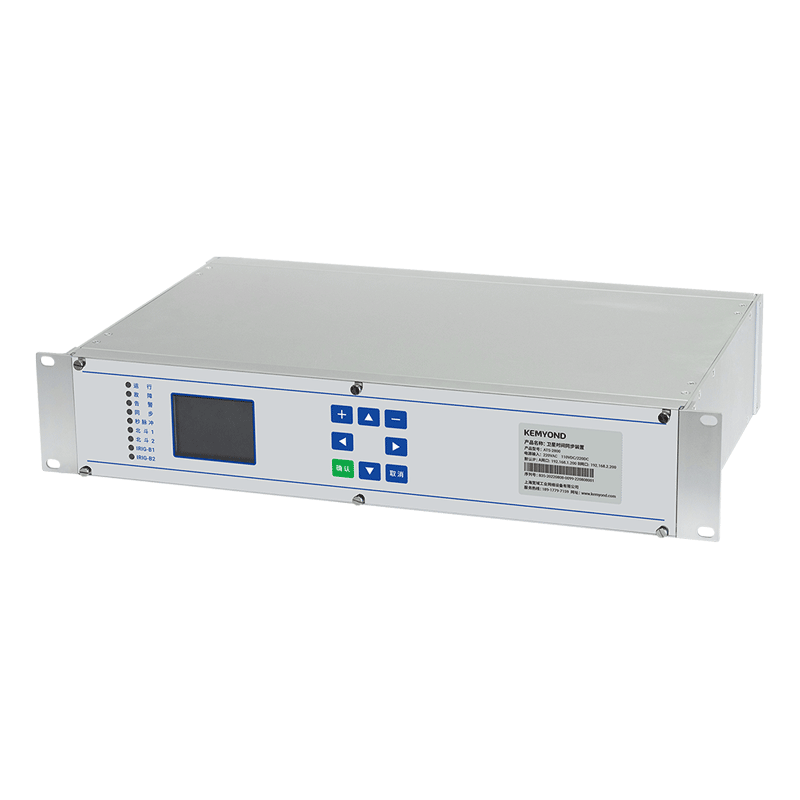

ATS2800高精度、高可靠性的时间同步设备,标配数补晶振,守时精度优于100μs/h。支持双北斗卫星源,2路RS485接口B码时源(可选NTP时源)、2路单模/多模光纤IRIG-B码和两路PTP外部时源具备丰富的时频输出接口,提供最大78路时间信号输出,支持PTP、NTP/SNTP、IRIG-B码、串口报文、脉冲、DCF77等信号,支持SNMP管理。该产品采用工业级设计,传输误差小,系统稳定,可广泛应用于电力、轨交、医院等行业。
规格
端口配置
时间信号输入 | 主时钟:标配:2路北斗,可选:2路IRIG-B(光纤)、2路IRIG-B(RS485); 从时钟:标配:2路IRIG-B(光纤)、2路IRIG-B(RS485)。 |
时间信号输出 | NTP/SNTP:28路; PTP:26路; TTL:最多可选78路; RS485:最多可选78路; RS232:最多可选78路; OC:最多可选78路; 光纤接口:最多可选52路; BAC:最多可选78路; 备注:以上输出接口均可以根据需要选择PPS、PPM、PPH、PPD、IRIG-B码、串口报文、DCF77等信号 |
技术指标
项目 | 技术参数 | |
北斗接收机 | 接收频率 | B1 |
接收灵敏度 | -144dBm | |
跟踪灵敏度 | -158dBm | |
冷启动首次定位时间 | <35秒 | |
热启动首次定位时间 | <1秒 | |
重捕获定位时间 | <1秒 | |
定位精度(RMS) | 3m | |
测速精度(RMS) | 0.1m/s | |
1PPS精度(RMS) | <20ns | |
数据更新率 | 1Hz(可升级) | |
地面有线 | 光纤接口 | 多模波长 820nm(可选单模 1310nm) |
网络 | 界面规范 | 10Base-T/100Base-TX自适应、MDI/MDI-X自动极性反转、IEEE802.3 |
协议 | ARP、ICMP、UDP、NTP、SNTP、PTP | |
串口报文 | 串口参数 | 波特率:600bps~115200bps软件可设置;数据位、校验位、停止位可设。 |
光纤 | 时间精度:优于1us,波长820nm、1310nm可选 | |
RS232 | 时间精度:优于3us,信号:TX、GND | |
RS485 | 时间精度:优于1us,信号:TA、TB,每路最多可以驱动128个负载 | |
TTL | 时间精度:优于1us,信号:TX、GND | |
OC门输出 | 时间精度:优于1us,CE间外接电压V CE:最大300VDC,CE间允许电流I CE:最大200mA | |
脉冲PPS/PPM/PPH/PPD | 光纤 | 时间精度:优于1us,波长820nm、1310nm可选 |
OC门 | 时间精度:优于1us,CE间外接电压V CE:最大300VDC,CE间允许电流I CE:最大200mA | |
RS232 | 时间精度:优于3us,信号:TXD、GND | |
RS485总线 | 时间精度:优于1us,每路最多可以驱动128个负载 | |
TTL | 时间精度:优于1us,信号:TXD、GND | |
电平脉宽 | 10ms~800ms软件可设置,步长1ms | |
IRIG-B | 光纤 | 时间精度:优于1us,波长820nm、1310nm可选 |
OC门 | 时间精度:优于1us,CE间外接电压V CE:最大300VDC,CE间允许电流I CE:最大200mA | |
RS232 | 时间精度:优于3us,信号:TXD、GND | |
RS485总线 | 时间精度:优于1us,每路最多可以驱动128个负载 | |
TTL | 时间精度:优于1us,信号:TXD、GND | |
IRIG-BAC | IRIG-BAC 交流调制码 | 时间精度:优于3us,输出阻抗600Ω,13Vpp时可以驱动330Ω以上的纯阻性负载,输出幅度:2~13Vpp连续软件可调,调制比例:2~8软件可调,过零时间偏移:-30~30ms软件可调(用于提高交流调制解码方的时间解调精度) |
DCF77 | 光纤 | 时间精度:优于1us,波长820nm、1310nm可选 |
OC门 | 时间精度:优于1us,CE间外接电压V CE:最大300VDC,CE间允许电流I CE:最大200mA | |
RS485总线 | 时间精度:优于1us,每路最多可以驱动128个负载 | |
RS232 | 时间精度:优于3us,信号:TXD、GND | |
TTL | 时间精度:优于1us,信号:TXD、GND | |
NTP/SNTP | 时间精度500μs,标准的10/100BaseT以太网RJ45接口/100BaseT光纤口 | |
PTP | 时间精度300ns,标准的10/100BaseT以太网RJ45接口或波长1310nm多模ST接口,PTP单板最大可支持2路电/光接口 | |
守时精度 | 主时钟标配守时精度 100us/小时,可选守时精度 1us/小时。扩展时钟守时功能可选 | |
机械特性
尺寸(W×D×H) | 483.5mm×280mm×88mm |
安装方式 | 2U标准机架式挂耳固定 |
电源参数
输入电压 | 双电源,AC85-265V或DC88-370V 低电压24V~48 VDC |
工作环境
工作温度 | -5℃~ +45℃(可选-20℃~+70℃) |
储存温度 | -40℃~+85℃ |
相对湿度 | 5%-90%无凝结 |
行业标准
EMS | IEC 61000-4-2:2001 静电放电抗扰度 空气放电:±15kV;接触放电:±8kV IEC 61000-4-3:2010 射频电磁场辐射抗扰度 10V/m;80MHz~1GHz;调制:80%AM IEC 61000-4-4:2004 电快速瞬变脉冲群抗扰度 ±4kV,2.5kHz(电源、报警输出);±2kV,5kHz(通信) IEC 61000-4-5:2005 浪涌(冲击)抗扰度 共模±4kV,差模±2kV IEC 61000-4-8:2001 工频磁场抗扰度 稳定磁场:30A/m;短时磁场(3s)300A/m IEC 61000-4-9:2001 脉冲磁场抗扰度 磁场强度:300A/m IEC 61000-4-10:2001 阻尼振荡磁场抗扰度 磁场强度:30A/m IEC 61000-4-18:2011 阻尼振荡波抗扰度 共模±2.5kV,差模±1kV;1MHz,100kHz |
EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
标准 | GB/T 26866-2022 电力系统的时间同步系统检测规范; DL/T 1100.1—2018电力系统时间同步系统技术规范; DL/T 1783-2017 IEC 61850工程电能计量应用模型; GB/T 2423.5-2019环境试验 第2部分:试验方法 试验Ea和导则:冲击; GB/T 2423.10-2019 环境试验 第2部分:试验方法 试验Fc: 振动(正弦); 卫星定位导航授时设备单北斗测试技术规范; 国家电网公司物资采购标准1104003-0110-00-110kV变电站时间同步装置通用技术规范; 国家电网公司物资采购标准 1104003-0110-01-110kV变电站时间同步装置专用技术规范; IEEE Std 1588TM-2019 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems; |
机械 | IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
质量保障
保修期限 | 5年 |
MTBF | >50000h |

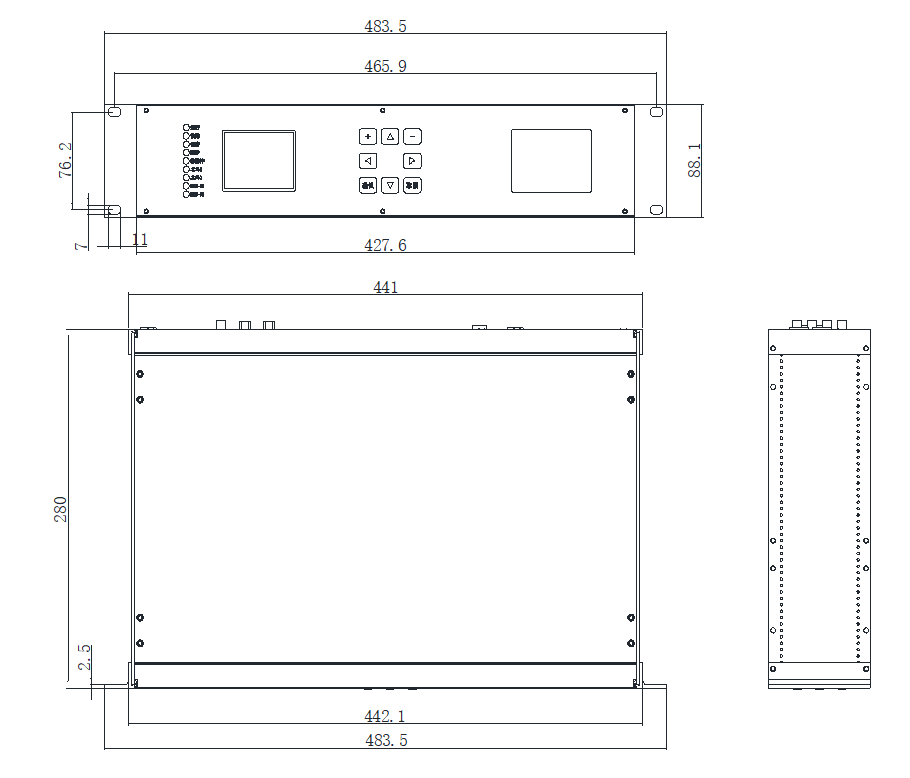

尺寸图
单位:mm
订购信息
设备名称 | 型号 | 机箱高度 | 时钟源 | 备注 | |
主时钟 | ATS2800-A1 | 2U时钟 | BD | 信号输出最大量 NTP/SNTP:28路; PTP接口:26路; TTL:78路; 空接点:78路; RS485:78路; RS232:78路; 光纤接口:52路; BAC:78路; 61850/104:2路; | 以上输出接口均可以根据需要选择:1PPS、1PPM、1PPH、IRIG-B码、串口报文、DCF77等信号 |
主时钟 | ATS2800-A2 | BD+BD | |||
从时钟 | ATS2800-AS | IRIG-B码 | |||
备注:以上选型参考为各种输出信号在一台设备中的单一信号最大容量,仅作为参考。具体时钟配置根据时钟基本配置按照需要选配 |
插板配置
插板类型 | 设备容量 | 用途 | 输入接口 | 输出接口 | 输入/输出信号 |
电源插件板 | 标配2片 | 电源输入 | 外部电源输入 | 装置掉电告警 | 输出:1路装置掉电告警 |
CPU板 | 标配1片 | 主控单元 | 2路NTP输入 | 2路网口 | 输出:NTP/SNTP信号、UDP对时报文,管理软件接口 |
BD板 | 标配1片 | 时钟源输入 | 2路卫星信号 | 无 | 输入:BD卫星信号 |
RB4板 | 主钟选配1片 从钟标配配1片 | 时钟源输入 | 2路IRIG-B光纤信号 2路IRIG-B RS485信号 | 无 | 输入:2路IRIG-B光纤信号(单模/多模可选),2路IRIG-B RS485信号 |
ALARM板 | 标配1片 | 告警输出、频率测量 | 频率测量 | 1路装置故障告警 1路同步丢失告警 | 输入:1路频率测量(选配) 输出:2路硬接点告警 |
PTP板 | 选配最多13片 | PTP信号输入或PTP/NTP输出 | 2路PTP | 2路网口 | 2路PTP/NTP 一台设备最多只有2路可作为PTP输入 |
NTP板 | 选配最多13片 | NTP输出 | 无 | 2路NTP/SNTP | NTP/SNTP,可选2电口,或2光口 |
CPB板 | 选配最多1片 | 协议输出 | 无 | 2路网口 | 输出:61850和104协议 |
RS232板 | 选配最多13片 | 时标信号输出 | 无 | 6路RS232口 | 输出:PPS、PPM、PPH、串口报文①、串口报文②、IRIG-B(DC)、DCF77。(其中串口报文①及串口报文②的报文格式可分别设置)每路信号输出接口支持且仅支持通过拨码开关选择上述7种信号中的任一种信号输出 |
RS485板 | 选配最多13片 | 时标信号输出 | 无 | 6路RS485口 | |
TTL板 | 选配最多13片 | 时标信号输出 | 无 | 6路TTL口 | |
FIBER板多模 | 选配最多13片 | 时标信号输出 | 无 | 4路多模ST光口(820nm) | |
FIBER板单模 | 选配最多13片 | 时标信号输出 | 无 | 4路单模ST光口(1310nm) | |
OC板 | 选配最多13片 | 时标信号输出 | 无 | 6路空接点口(无源) | |
OC24板 | 选配最多13片 | 时标信号输出 | 无 | 6路空接点口(有源24VDC) | |
BAC板 | 选配最多13片 | 时标信号输出 | 无 | 6路交流调制信号 | 输出:IRIG-B交流调制信号 |
备注1:一台主时钟标配:电源板2片、CPU板1片、带卫星接收模块的BD板1块、ALARM板1块;一台从时钟标配:电源板2片、CPU板1片、不带卫星接收模块的BD板1块、RB4板1块、ALARM板1块;每台时钟除标配板卡外,提供13个选配槽位(从时钟12个槽位),可根据需要任意配置最多13片选配板卡; 备注2:同时配置主时钟+从时钟时,主时钟需要配备与从时钟RB4板接口类型相同的FIBER板或RS485板; |
天线配置规格
名称 | 规格 | |||
BD天线 | 30米 | 50米 | 100米 | 100米以上 |
附件:随天线配送支架一副 |
