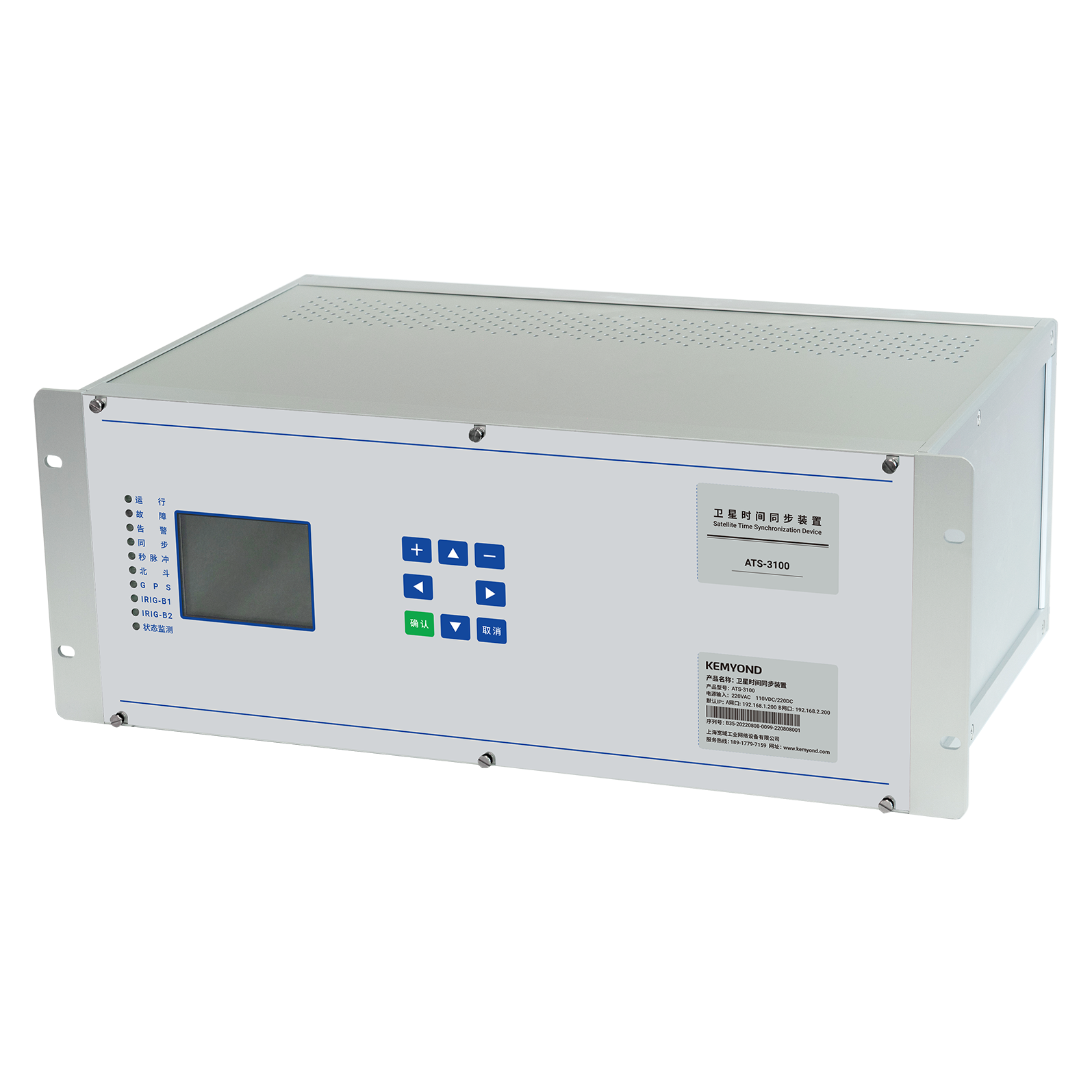

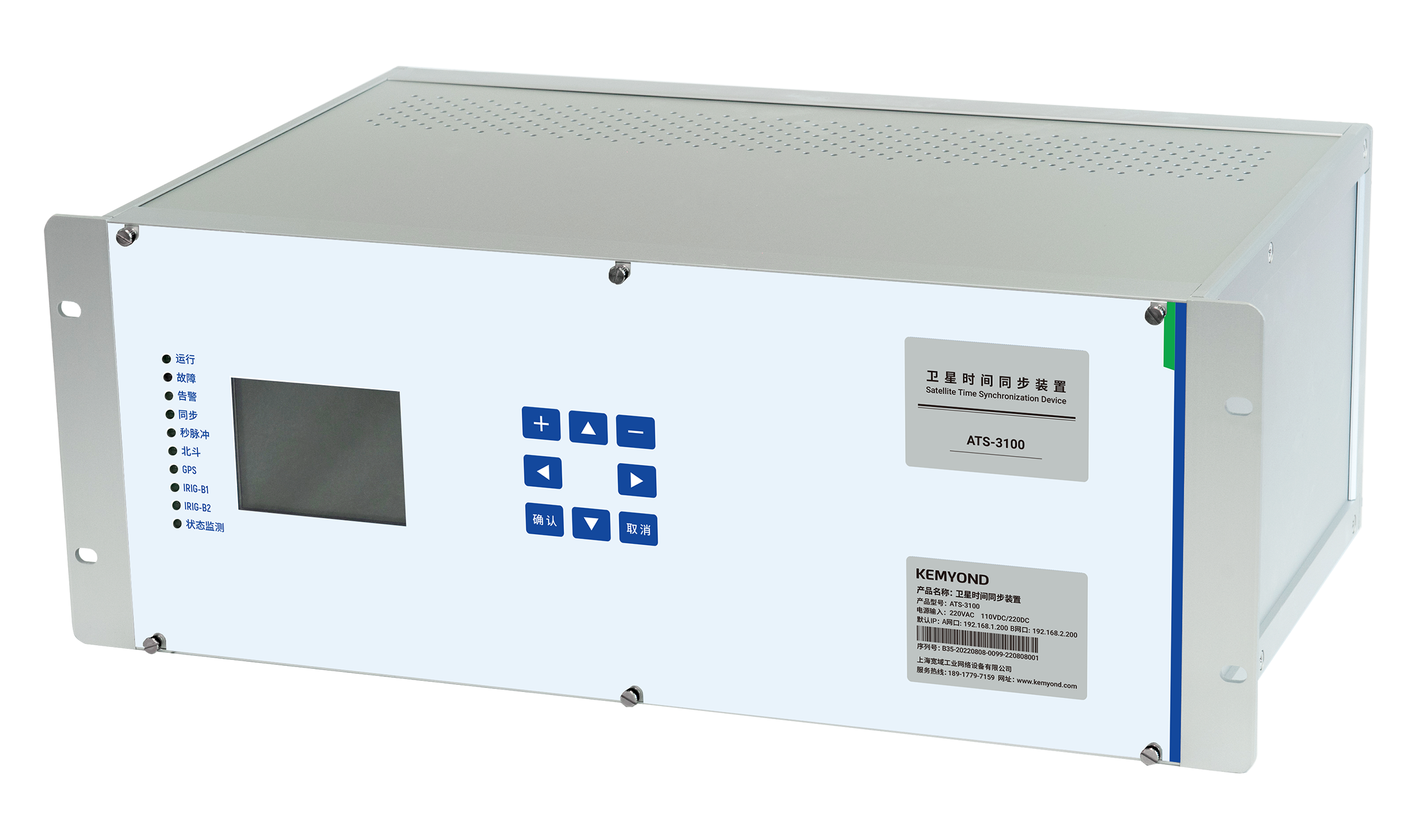

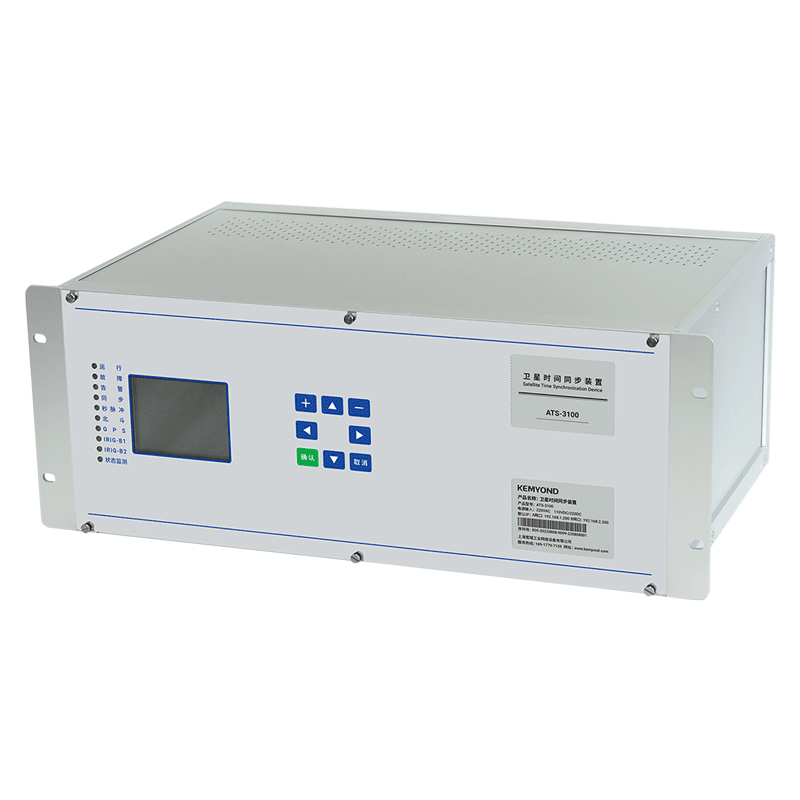

ATS3100卫星时间同步装置

卫星时间同步装置

特点和优势
  • 机身采用独立4U,19英寸设计。
  • 冗余电源设计,可靠性高。
  • 可选铷原子钟,守时精度1.5us/24h。
  • 可选单北斗时源。
  • 北斗时源、GPS时源、热备信号、本地时钟等多源选择判决机制。
  • 支持WEB、SNMP管理,实现远程查看和管理。
  • 支持DL/T860(61850)和DL/T634.504传输规约。
  • 高精度电路设计,精确信号准时沿上升沿时间≤100ns。
  • 同时支持NTP/PTP客户端及服务端。
  • 通过国网电力科学研究院实验验证中心检测。
  • 通过南方电网公司专项测试。
概述规格型号资料

介绍

ATS3100高精度、高可靠性的时间同步设备,标配恒温晶振,守时精度优于1μs/h,可选铷原子钟(铷原子频标:1.2ns/分钟、1.728μs/天)。


ATS3100具备丰富的时频输出接口,提供最大196路电信号输出,最大142路光信号输出,可扩展TTL板、RS485板、RS232板、FIBER板、OC板等接口板,输出信号支持PTP、NTP、IRIG-BDC、PPS、PPM、PPH、PPD、DCF77、串口报文等时标信号。支持WEB、SNMP管理。


该产品采用工业级设计,传输误差小,系统稳定,可广泛应用于电力、轨交、医院等行业。

端口配置

时间信号输入

1路北斗,1GPS2IRIG-B码(RS485/2NTP,可选:2IRIG-B(光纤),2PTP

时间信号输出

NTP/SNTP58路;

PTP56

TTL:最多可选196路;

RS485:最多可选196路;

RS232:最多可选196路;

OC:最多可选196路;

光纤接口:最多可选142路;

备注:以上输出接口均可以根据需要选择PPSPPMPPHPPDIRIG-B码、串口报文、DCF77等信号

技术指标

项目

技术参数

GPS接收机

灵敏度

冷启动捕获灵敏度:-148dBm

跟踪灵敏度:-160dBm

定位精度

3

冷启动TTFF

32

热启动TTFF

1

重捕获TTFF

1

授时精度

20ns

北斗接收机

灵敏度

冷启动捕获灵敏度:-148dBm

跟踪灵敏度:-160dBm

定位精度

5

冷启动TTFF

32

热启动TTFF

1

重捕获TTFF

1

授时精度

20ns

地面有线

光纤接口

多模波长820nm(可选单模1310nm)

网络

界面规范

10Base-T/100Base-TX适应MDI/MDIX动极性反转、IEEE802.3

协议

ARPICMPUDPNTPSNTPPTP

串口报文

口参数

波特率:600bps115200bps件可置;据位、校位、停止位可

光纤

时间精度:优于1us。波长820nm1310nm可选。

RS232

时间精度:优于3us。信TXDGND

RS485

时间精度:优于1us。信TATB,每路最多可以驱动128个负载

TTL

时间精度:优于1us。信TXDGND

OC门输出

时间精度:优于1usCE外接电压VCE:最大300VDC

CE间允许电I CE:最大200mA

脉冲

PPS/PPM/PPH/PPD

光纤

时间精度:优于1us。波长820nm1310nm可选。

OC

时间精度:优于1usCE外接电压V CE:最大300VDCCE间允许电I CE:最大200mA

RS232

时间精度:优于3us。信TXDGND

RS485总线

时间精度:优于1us。每路最多可以驱动128个负载

TTL

时间精度:优于1us。信TXDGND

电平脉宽

10ms800ms件可置,步1ms

IRIG-BDC

光纤

时间精度:优于1us。波长820nm1310nm可选。

OC

时间精度:优于1usCE外接电压V CE:最大300VDC优于1usCE间允许电I CE:最大200mA

RS232

时间精度:优于3us。信TXDGND

RS485总线

时间精度:优于1us。每路最多可以驱动128个负载

TTL

时间精度:优于1us。信TXDGND

IRIG-BAC

IRIG-BAC

交流调制码

时间精度:优于3us,平衡方式600Ω,13Vpp时以驱动330Ω以上的纯阻性负载出幅度:213Vpp连续软可调制比例:28软可调过零时间偏移:-3030us软可调(用于提高交流制解码方的时间解调精度)。

DCF77

光纤

时间精度:优于1us。波长820nm1310nm可选。

OC

时间精度:优于1usCE外接电压V CE:最大300VDCCE间允许电I CE:最大200mA

RS485

时间精度:优于1us。每路最多可以驱动128个负载

RS232

时间精度:优于3us。信TXDGND

TTL

时间精度:优于1us。信TXDGND

NTP/SNTP

时间精度500μs,标准的10/100BaseT以太网RJ45接口/100BaseT光纤口

PTPIEEE 1588

时间精度300ns,标准的10/100BaseT以太网RJ45接口或波长1310nm多模ST接口。

守时精度

主时钟标配守时精度1us/小时



机械特性

尺寸(W×D×H

482.8mm×286mm×177mm

安装方式

4U标准机架式挂耳固定

电源参数

输入电压

双电源,交、直流通用,高电压88~370VDC/85~264VAC

工作环境

工作温度

-5℃~+45℃(可选-20℃~+70℃)

储存温度

-40℃~+85

相对湿度

5%-95%无凝结

行业标准

EMS

IEC 61000-4-2:2001 静电放电抗扰度 空气放电:±15kV;接触放电:±8kV

IEC 61000-4-3:2010 射频电磁场辐射抗扰度 10V/m80MHz~1GHz;调制:80%AM

IEC 61000-4-4:2004 电快速瞬变脉冲群抗扰度 ±4kV2.5kHz(电源、报警输出);±2kV5kHz(通信)

IEC 61000-4-5:2005 浪涌(冲击)抗扰度 共模±4kV,差模±2kV

IEC 61000-4-8:2001 工频磁场抗扰度 稳定磁场:30A/m;短时磁场(3s300A/m

IEC 61000-4-9:2001 脉冲磁场抗扰度 磁场强度:300A/m

IEC 61000-4-10:2001 阻尼振荡磁场抗扰度 磁场强度:30A/m

IEC 61000-4-18:2011 阻尼振荡波抗扰度 共模±2.5kV,差模±1kV1MHz100kHz

EMI

FCC CFR47 Part 15EN55022/CISPR22Class A

电力

国家电网公司变电站时间同步装置(标准化)(四规范四统一)测式规范;

GB/T 26866-2011 电力系统的时间同步系统检测规范;

DL/T 1100.12018电力系统时间同步系统技术规范;

DL/T 1783-2017 IEC 61850工程电能计量应用模型;

GB/T 2423.5-2019环境试验 第2部分:试验方法 试验Ea和导则:冲击;

GB/T 2423.10-2019 环境试验 第2部分:试验方法 试验Fc: 振动(正弦)

国家电网公司物资采购标准1104003-0110-00-110kV变电站时间同步装置通用技术规范;

国家电网公司物资采购标准 1104003-0110-01-110kV变电站时间同步装置专用技术规范;

IEEE 1588-2008 Standard for a Precision Clock Synchronization Protocol forNetworked Measurement and Control Systems

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-32(自由跌落)

质量保障

保修期限

5

MTBF

>100000h

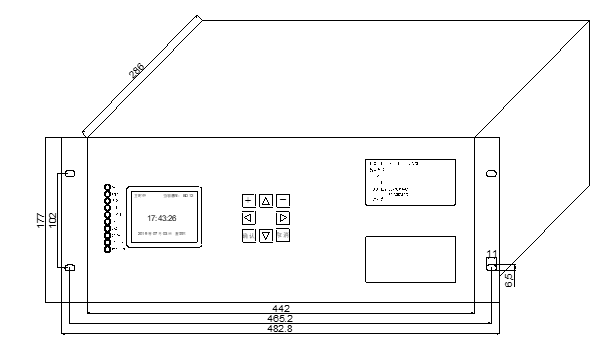

尺寸图
单位:mm




设备名称描述型号机箱高度时钟源备注
主时钟 4U GPS主时钟 ATS3100G 4U时钟 GPS+IRIG-B码

信号输出最大

量NTP/SNTP:58路;

PTP接口:56路;

TTL:196路;

空接点:196路;

RS485:196路;

RS232:196路;

光纤接口:142路;

BAC:168路;

61850:2路;

以上输出接口均可以根据需要选择:1PPS、1PPM、1PPH、IRIG-B码、串口报文、DCF77等信号
4U BD主时钟 ATS3100B BD+IRIG-B码
4U GPS+BD主时钟 ATS3100GB BD+GPS+IRIG-B码
4U 主时钟(铷钟)ATS3100RBD+GPS+IRIG-B码
从时钟 4U从时钟 ATS3200 IRIG-B码


主时钟
4U(前出线)GPS主时钟 ATS3100G-F GPS+IRIG-B码
4U(前出线)BD主时钟 ATS3100B-F BD-IRIG-B码
4U(前出线)GPS+BD主时钟 ATS3100GB-F BD+GPS+IRIG-B码
4U(前出线)主时钟(铷钟)ATS3100R-FBD+GPS+IRIG-B码
从时钟 4U(前出线)从时钟 ATS3200-F IRIG-B码
备注:以上选型参考为各种输出信号在一台设备中的单一信号最大容量,仅作为参考。具体时钟配置根据时钟基本配置按照需要选配



插板配置

插板类型 设备容量 用途 输入接口 输出接口 输入/输出信号
电源插件板 标配2路 电源输入 外部电源输入、复位接口、频率测量接口 装置掉电告警 信号、频率测量输入
输出:每块插板1路装置掉电告警
CPU板 标配1片 核心板 2路光纤,2路网口,2路告警 输出:IRIG-B光纤(多模ST)、NTP/SNTP信号、UDP对时报文、2路硬接点告警,管理软件接口
GPS/BD板 标配1片 时钟源输入 2路卫星信号
2路IRIG-B光纤信号
2路IRIG-B RS485信号
输入:GPS/BD卫星信号,2路IRIG-B光纤信号(单模/多模可选),2路IRIG-B RS485信号
PTP板 选配最多14片 PTP信号输入或PTP/NTP输出 1路PTP 4路或8路网口 可选1:3路NTP,1路PTP/NTP;
可选2:7路NTP,1路PTP/NTP
可选作为输入或输出,一台设备只有一路可作为PTP输入
CPB板 选配最多1片 协议输出 2路网口 输出:61850和104协议
RS232板 选配最多14片 时标信号输出 14路RS232口 输出:PPS、PPM、PPH、串口报文①、串口报文②、IRIG-B(DC)、DCF77。(其中串口报文①及串口报文②的报文格式可分别设置)每路信号输出接口支持且仅支持通过拨码开关选择上述7种信号中的任一种信号输出
RS485板 选配最多14片 时标信号输出 14路RS485口
TTL板 选配最多14片 时标信号输出 14路TTL口
FIBER板多模 选配最多14片 时标信号输出 10路多模ST光口(820nm)
FIBER板单模 选配最多14片 时标信号输出 10路单模ST光口(1310nm)
OC板 选配最多14片 时标信号输出 14路空接点口(无源)
BAC板 选配最多14片 时标信号输出 12路交流调制信号 输出:IRIG-B交流调制信号
备注:一台主时钟标配:电源板2片、CPU板1片、带卫星接收模块的GPS/BD板1块;一台从时钟标配:电源板2片、CPU板1片、不带卫星接收模块的GPS/BD板1块;每台时钟除标配板卡外,提供14个选配槽位,可根据需要任意配置最多14片选配板卡



天线配置规格

名称 规格
GPS天线 30米 50米 100米 100米以上
BD天线 30米 50米 100米 100米以上
附件:随天线配送支架一副
