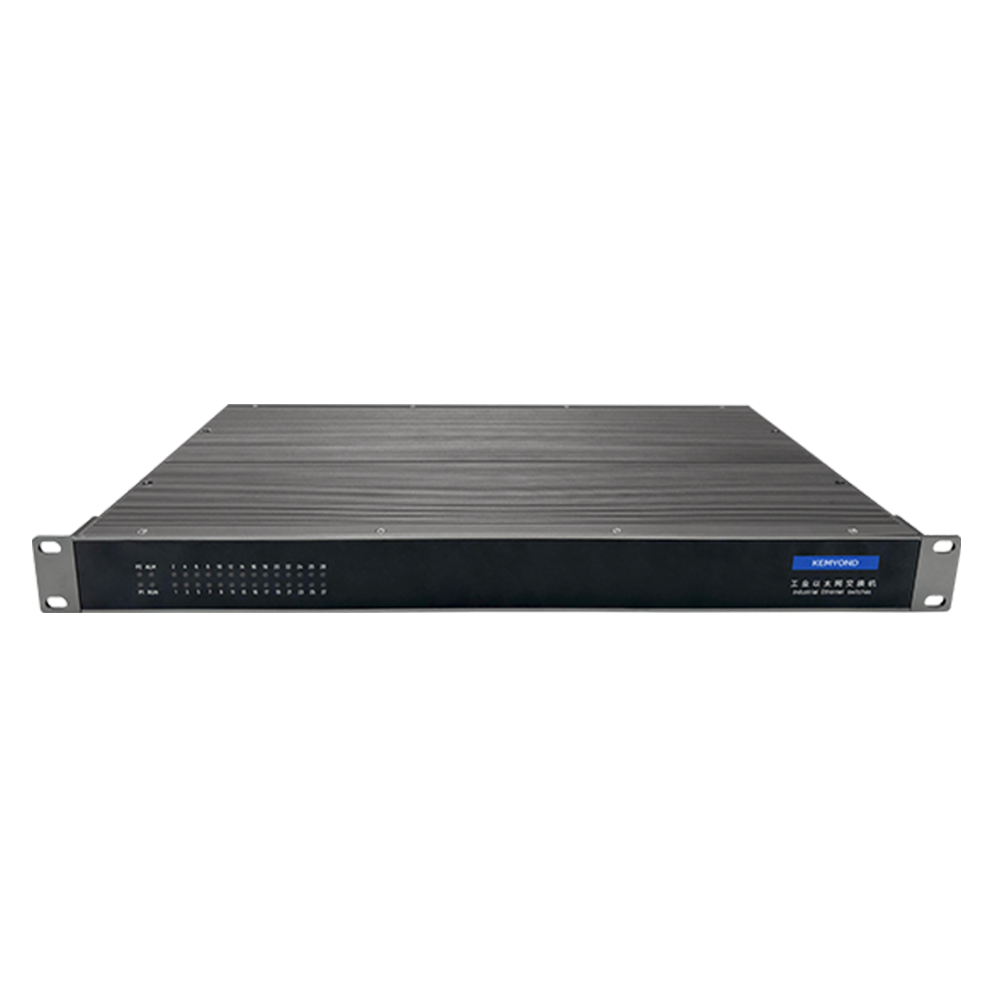

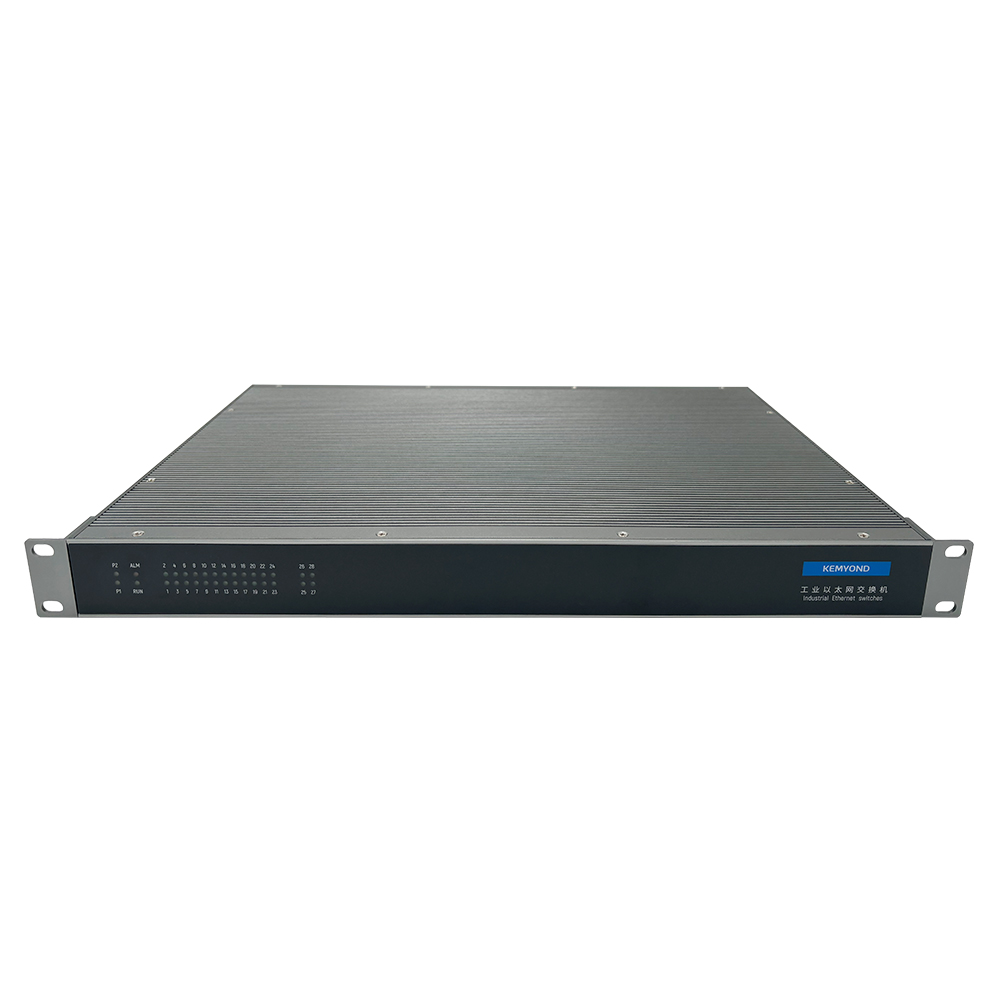

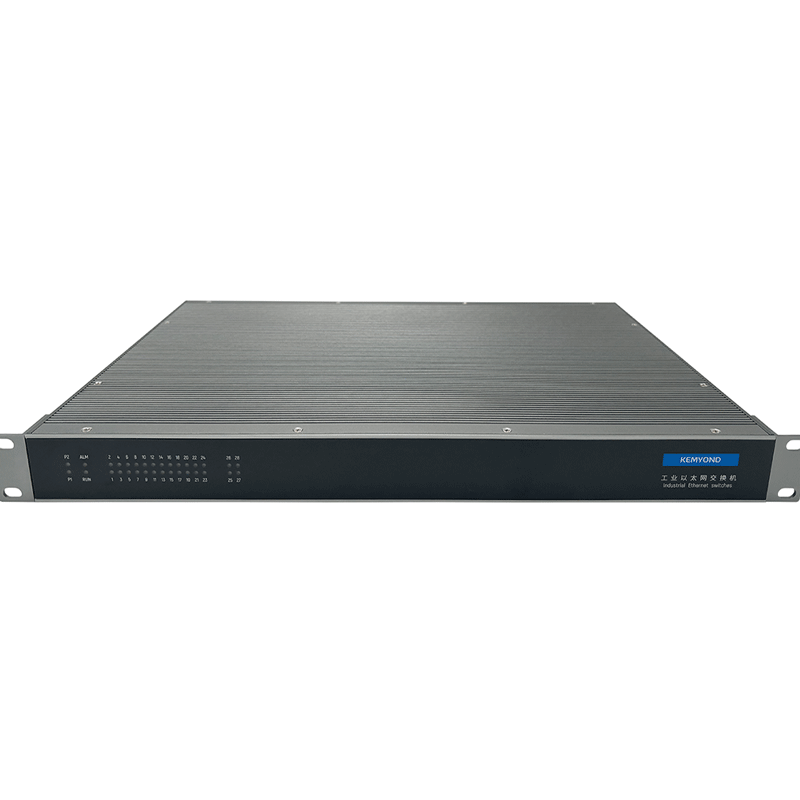

S7100系列全千兆二层机架式工业交换机

全千兆二层机架式工业交换机

特点和优势
  • 支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
  • 支持ERPS,环网冗余保护切换时间≤50ms
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 宽温工作能力(-40℃- +85℃)
  • 支持端口流量控制(IEEE802.3x)
  • 通过国家交通安全设施质量监督检验中心检测
  • 通过公安部安全与警用电子产品质量检测中心检测
概述规格型号资料

介绍

S7100系列交换机是多功能全千兆工业以太网交换机,该系列产品专为工业现场接入设计的紧凑灵活产品,能够组建全千兆的骨干冗余环网。

支持各种高级网络管理功能,包括QoS、VLAN、IGMP Snooping、GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。采用全金属外壳设计,防护等级IP40,适用于电力、新能源、交通以及各类工业自动化系统网络通信。

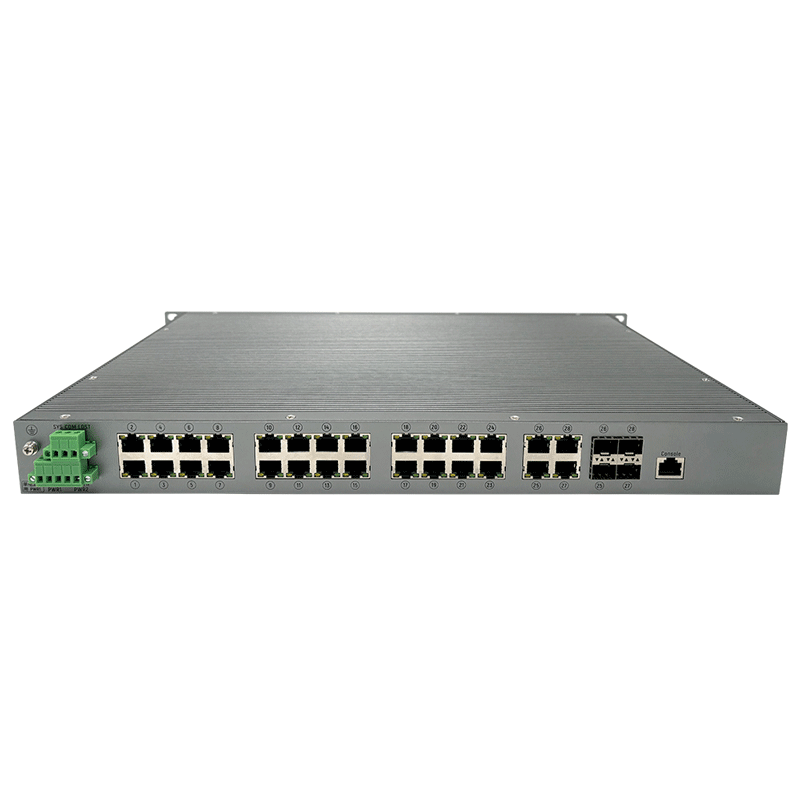

接口配置


千兆光口 100 Base-FX 和1000Base-X,SFP接口
千兆电口 RJ45接口,10/100/1000MBase-T(X)自适应,支持MDI/MDI-X自动极性反转
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC
管理口 带外管理口,RJ45-RS232,波特率115200




交换特性


交换模式 存储转发
包转发率 24Mpps~42Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K




以太网软件特性


基础特性 基于端口、协议、MAC的VLAN功能(802.1q)
支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
支持LLDP功能
支持端口聚合功能(802.3ad)
绝对优先级、相对优先级:支持QoS(802.1p)
广播/组播/单播风暴抑制功能
支持组播过滤,动态IP映射(IGMP Snooping)多播过滤功能
支持静态组播设置
支持基于802.1p、VLAN、MAC和Ethertype、DSCP、TCP/UDP端口的ACL
可设置基于端口的带宽和速率控制,支持802.3X
支持NTP Client功能
管理 支持Web、CLI命令行、SNMP等网络管理方式
网络管理协议(SNMPv1/v2/v3)
支持国网标准的Trap和MIB
可设置单端口、多端口镜像
支持系统日志和上报
安全 支持IP+端口+MAC地址绑定
密码管理:支持用户密码保护等访问安全




机械特性


机箱外壳 高强度铝合金机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W×D×H) 440mm×320mm×44mm
重量<5Kg
安装方式 1U标准19英寸机架式挂耳固定




电源参数


输入电压 88VDC ~370VDC,85VAC ~265VAC,(±24 VDC或±48 VDC可选)
接入端子 5芯5.08mm间距插拔式接线端子
功率 <36w
保护 反接保护、过载保护




工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




指示灯


电源指示灯 PWR1,PWR2
运行指示灯 RUN
告警指示灯 ALM
接口指示灯 Link/ACT




行业标准


EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
无线电骚扰限值 GB/T 9254
工业 IEC61000-6-2
电力 IEC61850-3,IEEE1613
交通控制 NEMA TS-2
铁路 EN50155,EN50121-4
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >350000h

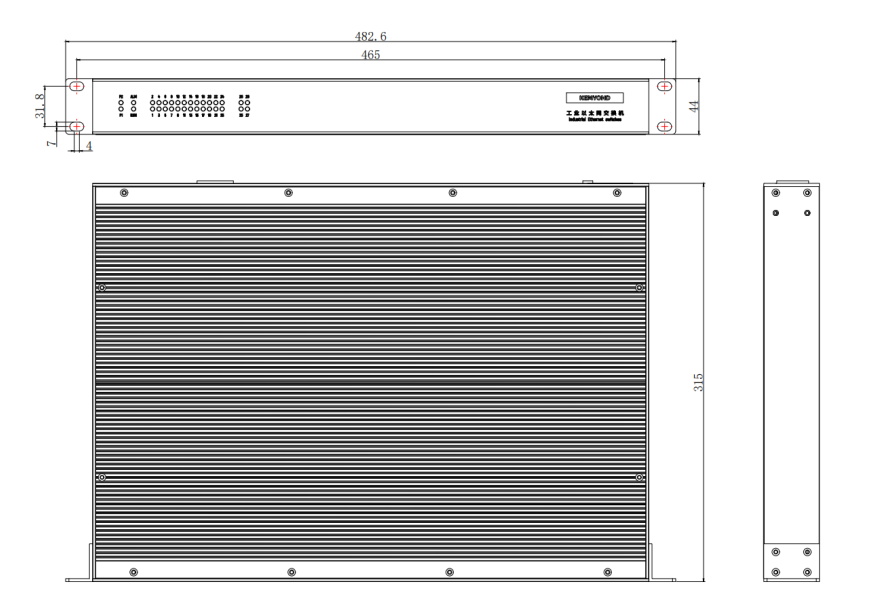

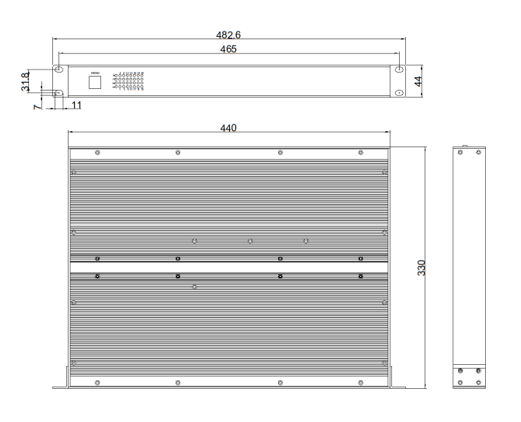

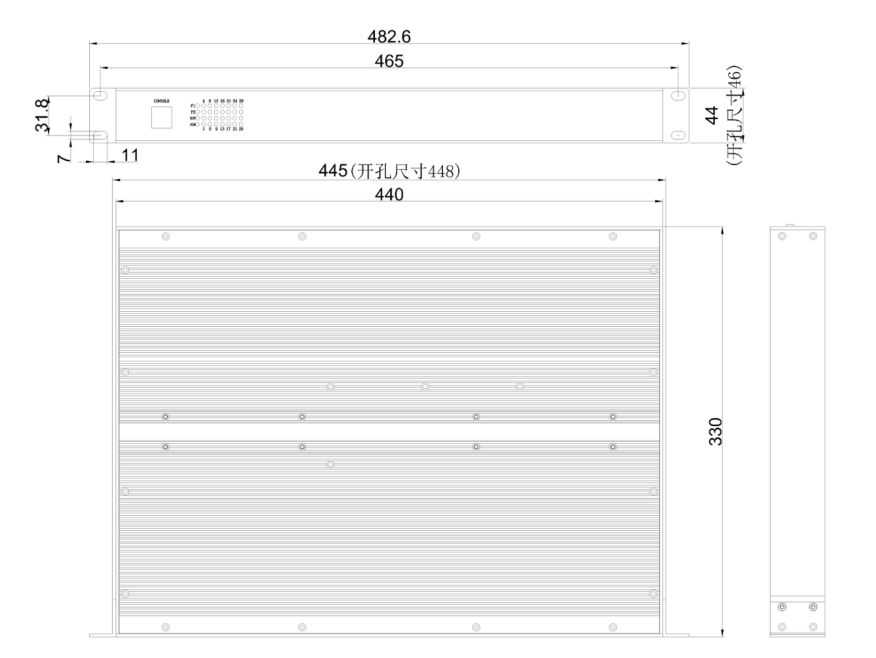

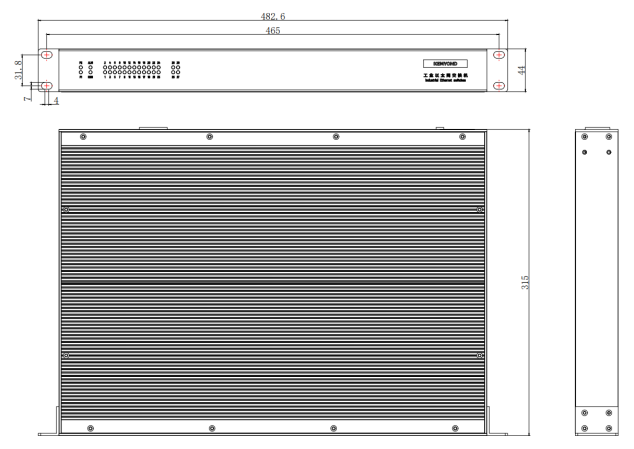

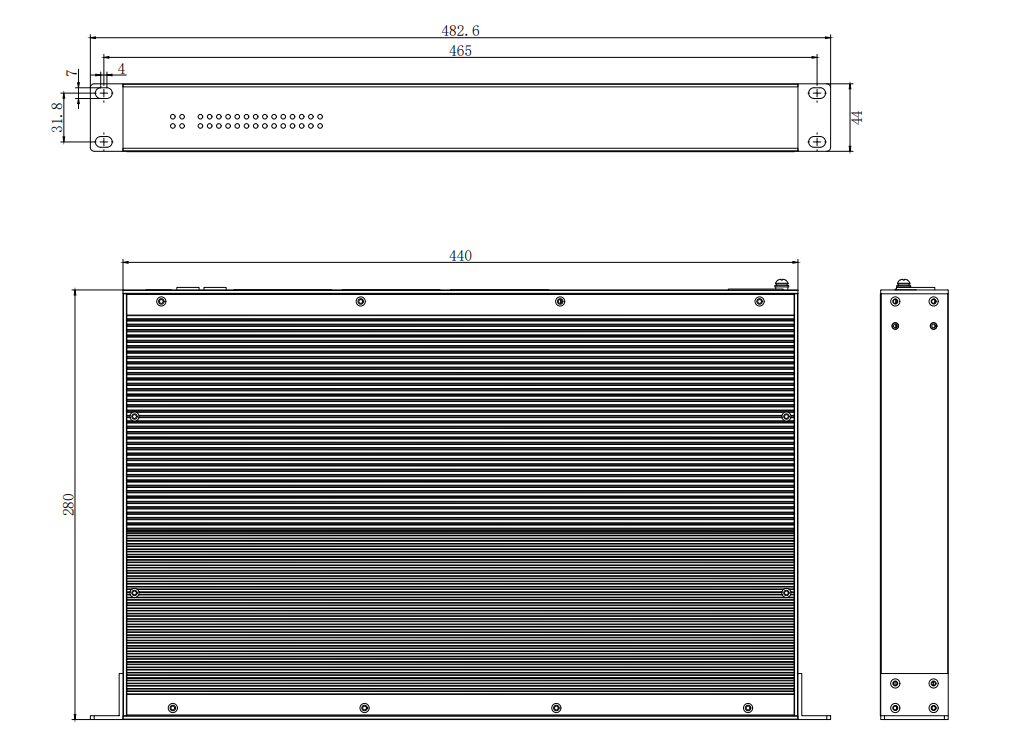

尺寸图
单位:mm




型号千兆SFP口(光电可选)千兆电口电源
S7100-GT16 - 16 标配:交、直流通用 88~370VDC,85~265VAC 选配:±24 VDC、 ±48 VDC
S7100-GT24 - 24
S7100-G2-GT16 2 16
S7100-G2-GT24 2 24
S7100-G4-GT16 4 16
S7100-G4-GT24 4 24
S7100-G8-GT20 8 20
S7100-G12-GT16 12 16
S7100-G16-GT12 16 12
S7100-G20-GT8 20 8
S7100-G24-GT4 24 4
S7100-G28 28 -
