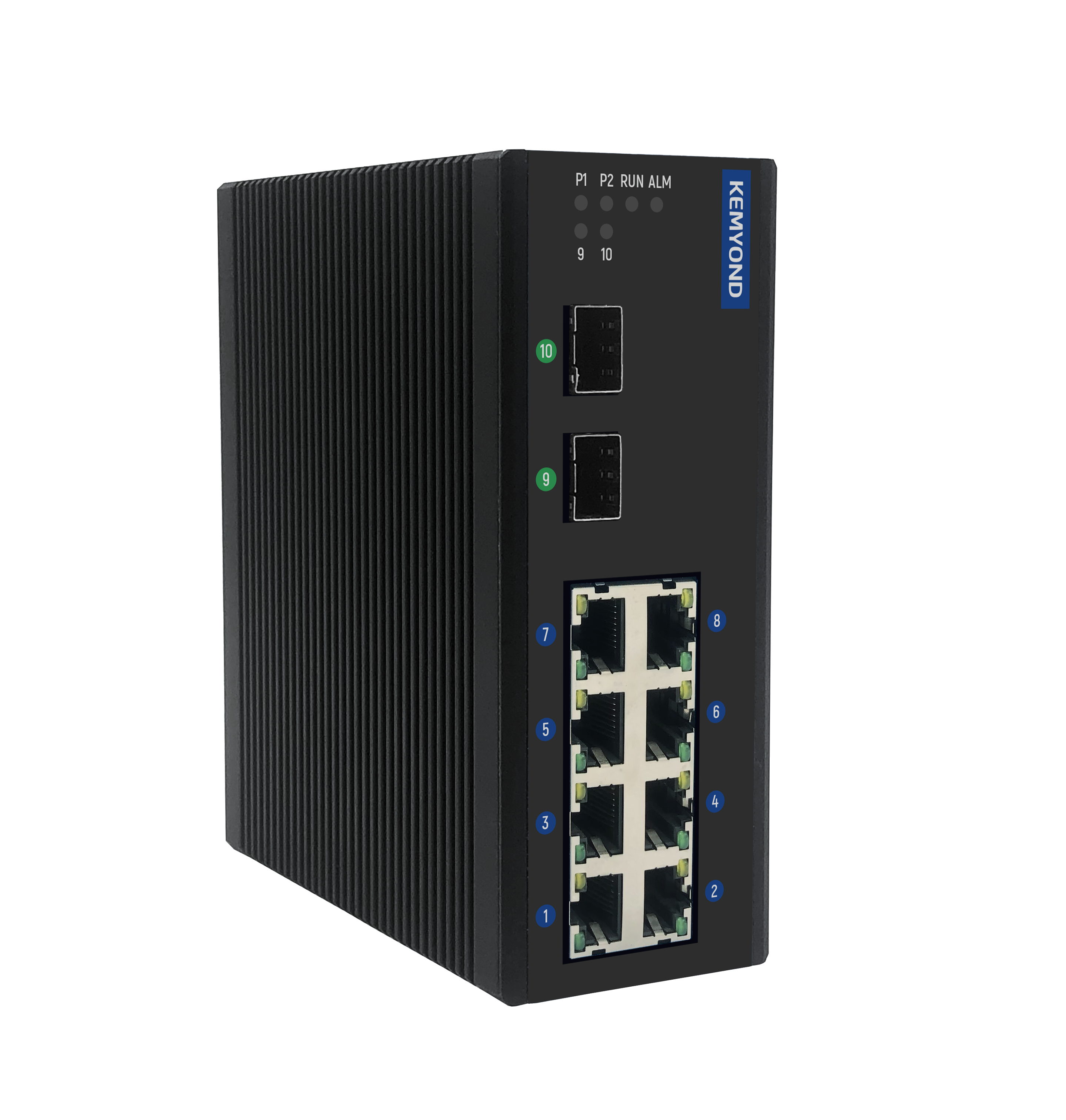

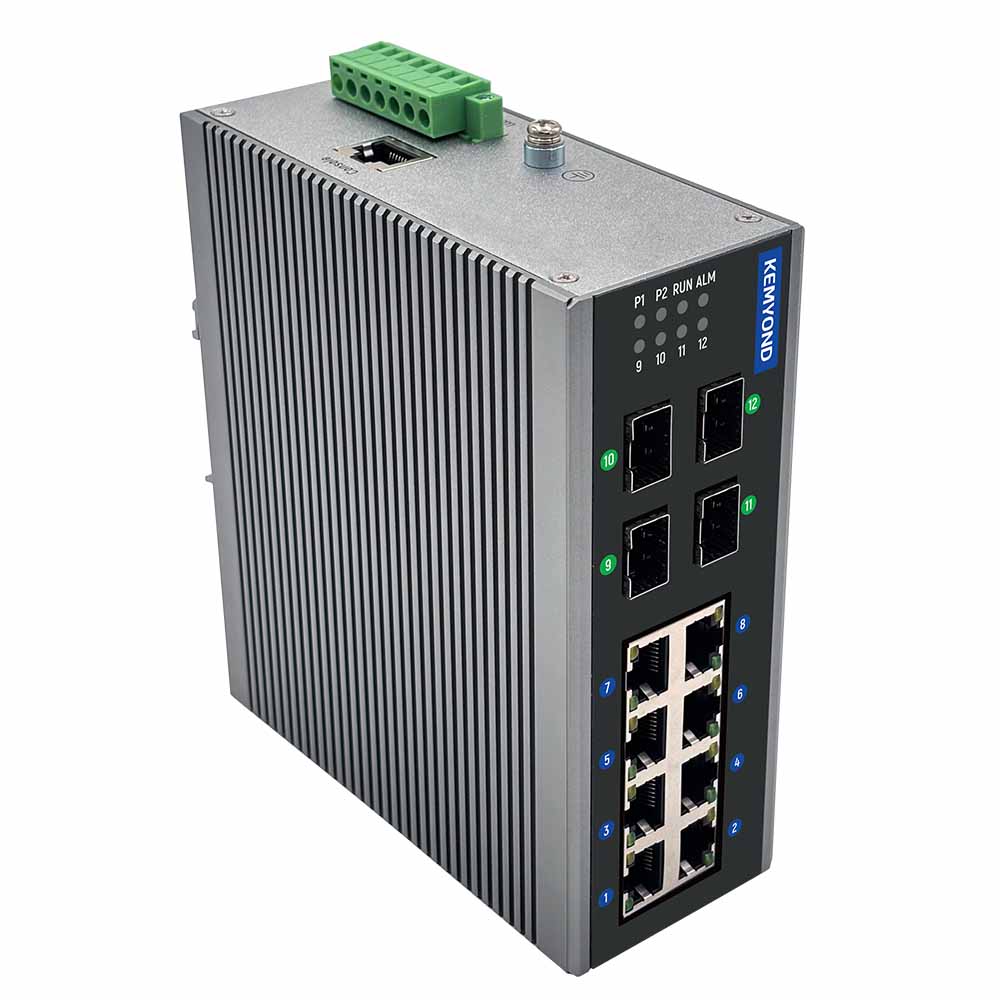

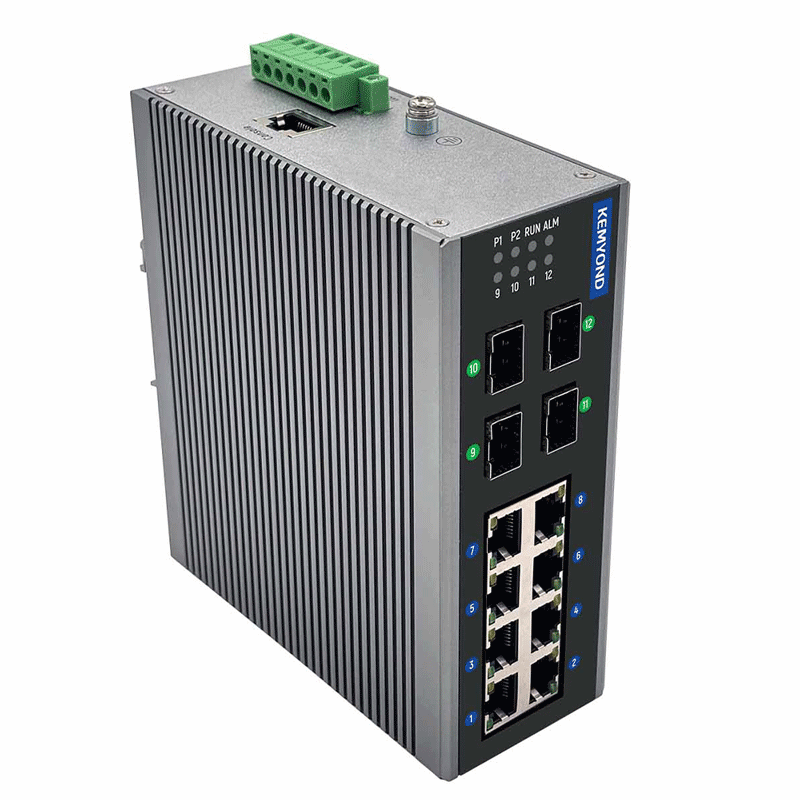

S2100D系列网管型卡轨式工业交换机

网管型卡轨式工业交换机

特点和优势
  • 支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
  • 满足工业电磁兼容要求的硬件性能,无风扇散热设计
  • 宽温工作能力(-40℃- +85℃)
  • 符合电网安全网管接入标准
  • 支持Web、CLI命令行、SNMP(v1/v2/v3)等网络管理方式
概述规格型号资料

介绍

S2100D系列交换机是专为严苛工业现场设计的高性能光纤环网交换机,采用高性能的交换芯片和优秀的工业设计,可在所有端口满负载运行下保持线速转发,全金属机身,防护等级IP40。

本系列产品提供灵活的以太网接口组合,适用于电力、新能源、交通以及各类工业自动化系统网络通信。



接口配置


千兆口 1000Base-X,SFP接口
百兆电口 RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转
百兆光口 100Base-FX,单/多模、SC/ST/FC接口可选
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC




交换特性


交换模式 存储转发
包转发率7.2Mpps
交换容量11.8Gbp
交换时延 <10μs
MAC地址数 8K
VLAN数 4K


以太网软件特性


基础特性 基于端口、协议、MAC的VLAN功能(802.1q)
支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能
支持LLDP功能
支持端口聚合功能(802.3ad)
绝对优先级、相对优先级:支持QoS(802.1p)
广播/组播/单播风暴抑制功能
支持组播过滤,动态IP映射(IGMP Snooping)多播过滤功能
支持静态组播设置
支持基于IP、VLAN、MAC和Ethertype的ACL
可设置基于端口的带宽和速率控制,支持802.3X

支持NTP Client功能

支持 EEE 功能(802.3az)

管理 支持Web、CLI命令行、SNMP等网络管理方式
网络管理协议(SNMPv1/v2/v3)
支持国网和public标准的Trap和MIB
可设置单端口、多端口镜像
支持系统日志和上报
安全 支持IP+端口+MAC地址绑定
密码管理:支持用户密码保护等访问安全,SSL




机械特性


机箱外壳 高强度钢制机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W×D×H)55.5mm×127.5mm×144.5mm
重量<2Kg
安装方式 标准DIN导轨式安装




电源参数


输入电压 交、直流通用(90~300VDC,90~264VAC),±24 VDC、 ±48 VDC可选配
接入端子 5芯插拔式接线端子,单/冗余输入
保护 反接保护、过载保护




工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




行业标准


EMC

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

 IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >350000h

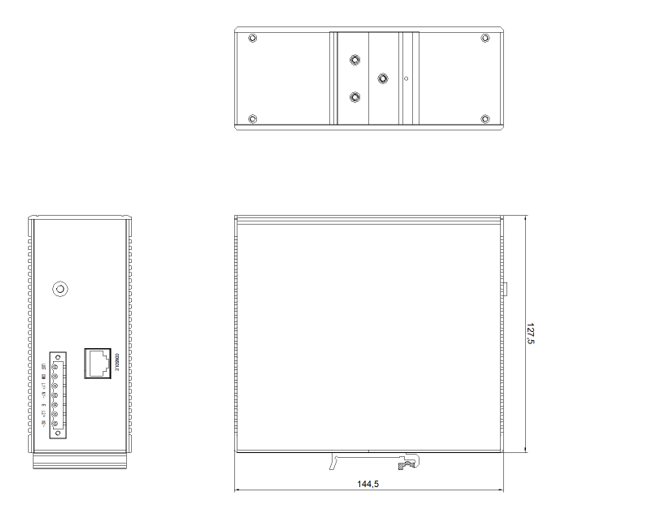

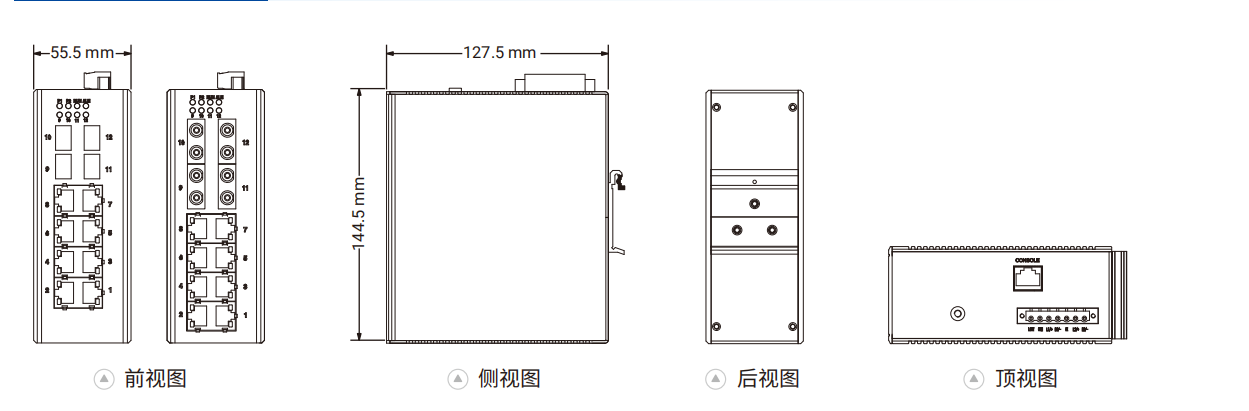

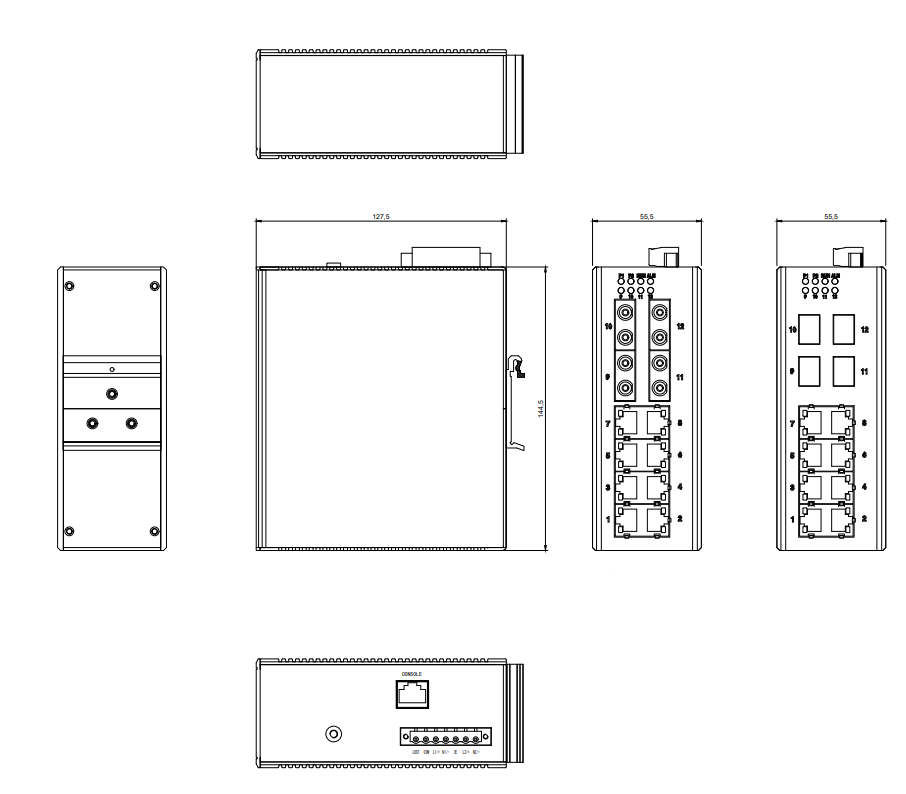

尺寸图
单位:mm


型号千兆光口千兆电口百兆光口百兆电口电源
S2100D-T4 - - - 4

标配:交、直流通用 (90~300VDC,90~264VAC)

 选配:±24 VDC、 ±48 VDC

S2100D-T8 - - - 8
S2100D-F1T4 - - 1 4
S2100D-F2T4 - - 2 4
S2100D-F2T8 - - 2 8
S2100D-F4T4 - - 4 4
S2100D-F4T8 - - 4 8
S2100D-G2-T4 2 - - 4
S2100D-G2-T8 2 - - 8
S2100D-G4-T8 4 - - 8
S2100D-G2-GT2-T4 2 2 - 4
S2100D-G2-GT2-T8 2 2 - 8
