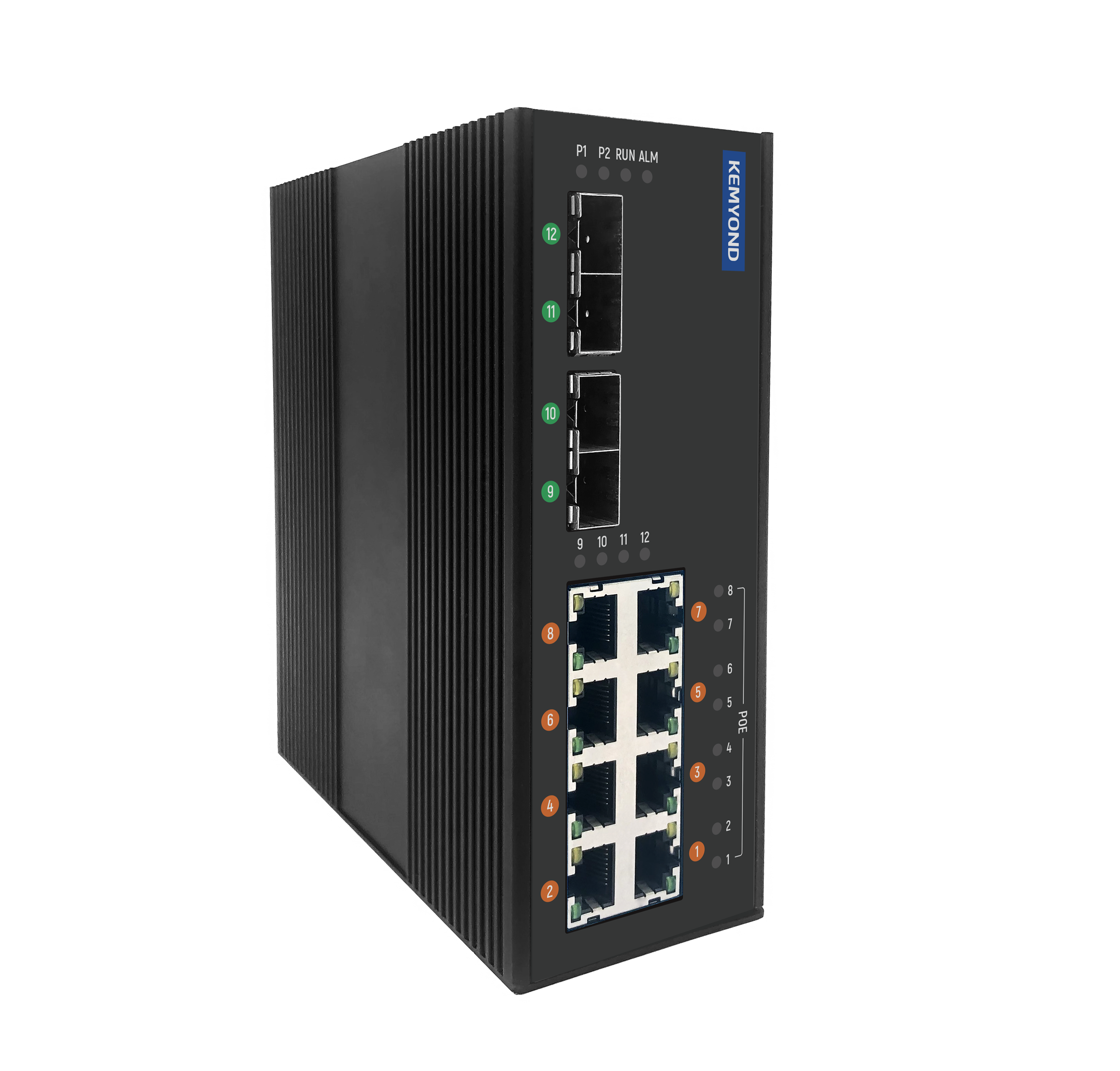

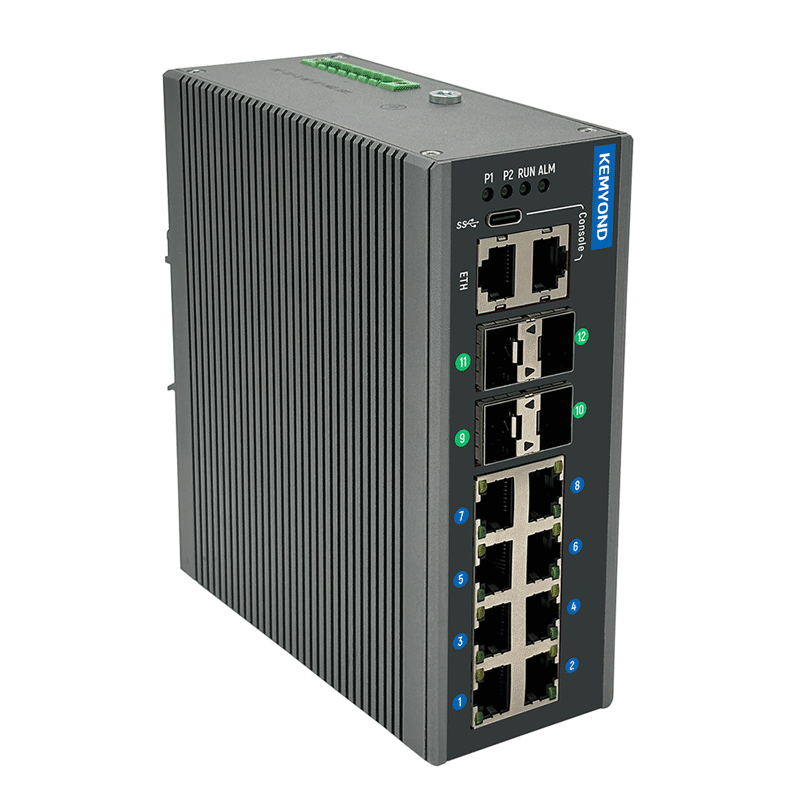

S7500DP系列三层网管型卡轨式 PoE 交换机

三层网管型卡轨式 PoE 交换机

特点和优势
  • 最多支持4个千兆光纤端口和8个千兆电口
  • 支持静态路由、RIP、OSPF、VRRP等路由协议
  • 支持冗余环网ERPS/STP/RSTP/MSTP协议
  • 支持巨型帧(Jumbo Frame)最大可达9K
  • 电口支持PoE供电
概述规格型号资料

介绍

S7500DP 系列交换机是高性能的三层网管型全千兆卡轨式安装的工业 PoE 交换机,该系列产品 PoE 功 能支持 IEEE802.3af 和 802.3at 标准,PoE 功率输出最大可达 124W。


本系列设备可提供灵活的光电以 太网接口组合,采用全金属外壳设计,防护等级 IP40,支持卡轨式安装。


适用于石油石化、交通、综 合管廊等各个行业。

接口配置


千兆光口 1000Base-X,SFP接口
千兆电口 RJ45接口,10/100/1000Base-T(X)自适应,支持MDI/MDI-X自动极性反转
管理口 带外管理口,RJ45-RS232,波特率115200
告警接口 失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC




交换特性


交换模式 存储转发
包转发率 17.9Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K




以太网软件特性


基础特性 支持ERPS和RSTP/STP/MSTP(IEEE 802.1w/d/s)
支持静态路由、RIP、OSPF动态路由协议
支持VRRP冗余
支持IGMP Snooping和GMRP过滤多播封包
支持基于端口的VLAN、IEEE 802.1Q VLAN和GVRP协议
支持QoS(802.1p)
支持链路聚合、LACP
支持DHCP,DHCP Option 82
支持广播风暴抑制
支持基于802.1p,VLAN,MAC,DSCP,TCP/UDP端口的ACL
支持端口镜像功能
支持NTP
支持LLDP链路层发现协议,检索网络设备拓扑发现
支持Syslog并上报
管理 支持RMON协议
支持SNMP V1/V2c/V3
支持电力网安接入标准
支持web、Telnet、SSH、Serial console方式管理
安全 支持IP+端口+MAC地址绑定
支持用户密码保护等访问安全
支持基于端口的带宽和速率控制,支持802.3x
支持SSH、SSL




机械特性


机箱外壳 高强度铝制机箱表面散热,无风扇设计
防护等级 IP40
尺寸(W x D x H) 62 mm x 165 mm x 145 mm
重量 2.4Kg
安装方式 标准DIN导轨式安装




电源参数


电源模式 单/双电源(外置)
型号 DPW120-48导轨式 or 48V3A电源适配器
输入电压 AC88V-264V OR DC88-360V (DPW120-48)
AC100V-250V(适配器)
功耗<120W(DPW120-48)
<144W(适配器)
PoE输出功率 100W(DPW120-48)
124W(适配器)
保护 反接保护、过载保护、冗余保护
电源模式 三电源输入(内置)
告警输出 失电告警继电器接点输出




工作环境


工作温度 -40℃- +85℃
保存温度 -40℃- +85℃
相对湿度 5%-95%无凝结




指示灯


系统指示灯 RUN
电源指示灯P1、P2
端口指示灯LINK




行业标准


EMS

IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

IEC61000-4-10(阻尼振荡) 100A/m

IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

IEC61000-4-16(共模传导) 30V连续,300V 1s

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)



质量保障


保修期限 5年
MTBF >350000h

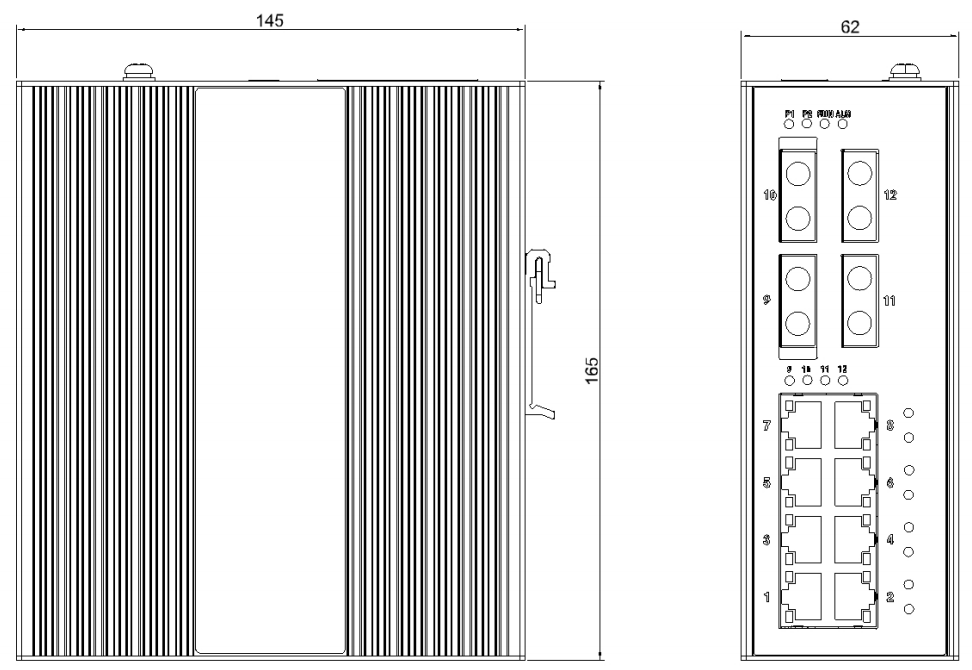

尺寸图
单位:mm




型号千兆SFP口PoE电口电源
S7500DP-GT8 - 8 48VDC
外置电源支持220VAC
S7500DP-G2-GT4 2 4
S7500DP-G2-GT8 2 8
S7500DP-G4-GT4 4 4
S7500DP-G4-GT8 4 8
