》产品概述

网络安全隔离装置依照《全国电力二次系统安全防护总体方案》国家经贸委

【2002】第30号令《电网和电厂计算机监控系统及调度数据网络安全防护的规定》
和《电力二次系统安全防护规定》(电监会5号令)公司自主开发研制的,满
不同行业的网络隔离需求,以实现文件单向传输数据库单向同步、实时数据
流单向广播等不同环境的应用


》产品组成及技术特点

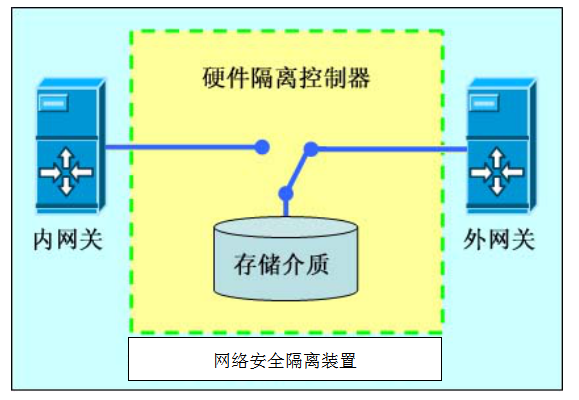

产品组成
硬件系统:内网主机、外网主机、硬件隔离控制器。
软件系统:内网关软件模块、外网关软件模块、数据交换器软件模块。

技术特点


1、产品采用2+1结构设计,双主机系统+硬件隔离控制器。

2、采用非INTEL指令集的网络处理器;

3、硬件隔离控制器采用专用数据处理芯片,无操作系统,延时小于5毫秒;

4、中间硬件隔离控制器通过电子开关实现安全隔离和单向控制,使生产控制大区与管理信息大区之间的隔离强度接近物理隔离;

5、安全、固化的操作系统,采用嵌入式LINUX系统内核,去掉不必要功能。

6、内外网关TCP/IP协议栈被裁剪掉,内外网关之间采用私有通讯协议;

7、应用层数据完全单向传输,TCP应答包禁止携带应用层数据;

8、高可用性:支持双机容错,支持冗余电源,支持双链路。

技术参数

网络接口: 8个RJ45(3内网、3外网、1个热备、1个管理)

网络接口速率:10MBASE/100MBASE//1000MBASE

串行通信接口:2个RS-232(RJ45接口)

贮存温度:-20℃~+55℃

工作温度:-5℃~+45℃

供电电源:220V±15%,50Hz,连续工作

功    耗:≤50W

体    积:标准19英寸,可上机柜;

带    宽:80M bps

平均无故障时间(MTBF):≥50000小时(100%负荷)

延    时:小于5毫秒

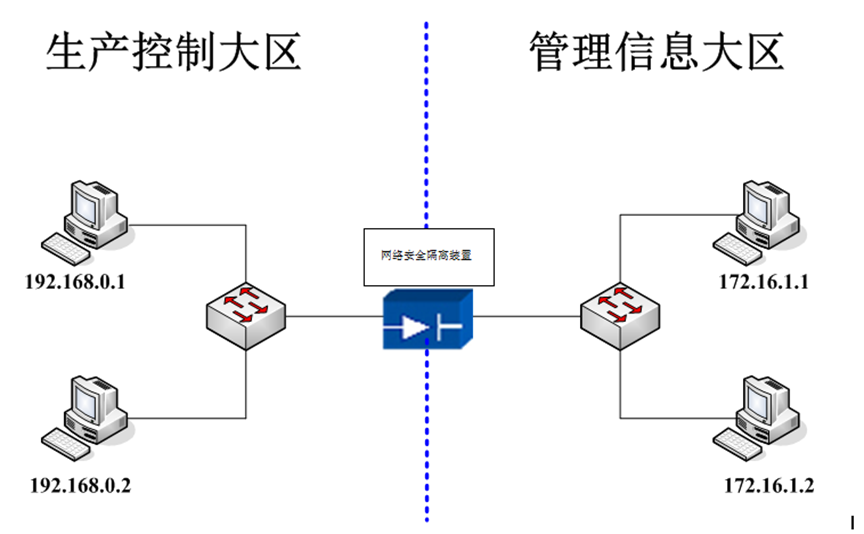

》设备接入拓扑图


企业管理网和生产网网络边界隔离:

以串联方式部署在企业管理层与生产执行层之间,以“摆渡”方式进行安全数据交换,阻止来自办公网及外部互联系统的网络攻击,解决来在办公网及外部互联系统对生产执行层的病毒、木马攻击以及越权登录与越权访问问题。


》产品选型


Option
百兆
CDKY-FID4000(I)
千兆
CDKY-FID4000(II)
百兆(全国产)
CDKY-FID4000()
千兆(全国产)
CDKY-FID4000()

CPU
SOC
7Z015
T1042
2K1000
3A4000

Frequency
667MHz
1.5GHz
800MHz
1.2GHz

Cores
2
4
2
4
DDR

1GB
4GB
2GB
8GB
Flash

4GB
16GB
128MB
16G
PCIe

PCIe x8 Gen2



Ethernet

GE x4
GE x4
GE x4
GE x4
Dedicated
I/O
USB
USB 2.0




Console
RJ45 type, 115200 8n1, no flow



Others

WDT, Sensor, RTC, Buzzer, LEDs



Temperature
Operation
-25 ~ 55,




Storage
-40 ~ 70



Relative
Humidity

10 ~ 95%
non-condensing



Power
Input Voltage
冗余电源, 支持电源跌落500ms
AC: 200V (-20% ~ 15%), 50Hz (±5%)
DC: 110V/220V (-20% ~ 15%)




Consumption
Typical 15 W, Max 20 W
Typical TBD W, Max 40 W
Typical TBD W, Max TBD W
Typical TBD W, Max TBD W
Mechanical
Dimensions
1U
2U
