S7100系列全千兆网管型机架式工业交换机
分享到:
S7100系列全千兆网管型机架式工业交换机
产品详情

S7100系列交换机是多功能全千兆工业以太网交换机,该系列产品专为工业现场接入设计的紧凑灵活产品,能够组建全千兆的骨干冗余环网,具备24/48 VDC或110/220 VDC/VAC冗余电源输入的功能,使现场供电更加灵活,符合电力和交通等系统等工业现场的应用要求。

S7100系列产品的设计为用户提供更加完善的组网方式,千兆光电端口的灵活组合,是现存的网络平滑升级过渡组建一套全千兆的骨干网络,达到更高的网络性能。

该系列支持各种高级网络管理功能,包括QoS 、VLAN 、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。 全面满足了网络管理人员的的操作管理需求。


》技术特性

◇ 提供灵活的光电全千兆接口,具备千兆SFP上联,接口形态丰富,可满足多场景应用

◇ 支持ERPS冗余环网保护协议,治愈时间≤50ms

◇ 冗余环网支持单环、相交环、相切环等组网模式

◇ 支持端口流量控制(IEEE802.3x)

◇ 完美的工业4级电磁兼容硬件设计实现零丢包技术

◇ 宽温工作能力(-40℃- +70℃)

◇ 工业级交直流通用电源输入110/220 VDC/VAC或24/48VDC,负载均衡

◇ 产品符合CE、FCC认证

◇ 通过国家交通安全设施质量监督检验中心检测

◇ 通过公安部安全与警用电子产品质量检测中心检测


》典型功能

◇ 基于端口、协议、MAC的VLAN功能(802.1q)

◇ 支持端口聚合功能(802.3ad)

◇ 绝对优先级、相对优先级:支持QoS(802.1p)

◇ 广播/组播/单播风暴抑制功能

◇ 支持组播过滤,动态IP映射(IGMP Snooping)多播过滤功能

◇ 支持静态组播设置

◇ 可设置的单端口、多端口镜像能

◇ 支持STP/RSTP/MSTP(802.1d/w/s)网络冗余功能

◇ 支持LLDP功能

◇ 支持基于8012.1p,VLAN,MAC和Ethertype、DSCP,TCP/UDP端口的ACL

◇ 简单网络管理协议(SNMPv1/v2/v3)

◇ 支持国网标准的Trap和MIB

◇ 支持NTP Client功能

◇ 支持系统日志和上报

◇ 支持IP+端口+MAC地址绑定

◇ 可设置的基于端口的带宽和速率控制,支持端口流量控制(802.3x)

◇ 支持Web、CLI命令行、SNMP等网络管理方式

◇ 密码管理:支持用户密码保护等访问安全

◇ 组网功能:单环型、双环型、单星型、双星型


》交换属性

◇ 交换模式:存储转发

◇ 支持全线速无阻塞转发

◇ 支持MAC地址自动学习

◇ 优先队列:8级

◇ 可用VLAN数量:4K

◇ MAC地址表:16K

◇ IGMP组播数:256

◇ 交换固有时延<10µs

◇ 背板带宽128Gbps


》标准参数

◇ 支持标准

802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1D, 802.1W, 802.1S, 802.1Q, 802.1p, 802.1X, 802.3ad

◇ 支持协议

IGMP V1/V2/V3 device, GMRP, GVRP, SNMPV1/V2C/V3, DHCP客户端, DHCP Option 82, TFTP, SNTP, SMTP, RMON, HTTP, HTTPS, Telnet, SSHSyslog


》行业符合性标准

◇ EMS

   IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

   IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

   IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

   IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV

   IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz)

   IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

   IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

   IEC61000-4-10(阻尼振荡) 100A/m

   IEC61000-4-12(振荡波) 共模2.5kV,差模1kV

   IEC61000-4-16(共模传导) 30V连续,300V 1s

◇ FCC CFR47 Part 15,EN55022/CISPR22,Class A

◇ 无线电骚扰限值:GB/T 9254

◇ 工业:IEC61000-6-2

◇ 电力:IEC61850-3,IEEE1613

◇ 交通控制: NEMA TS-2

◇ 铁路:EN50155,EN50121-4

◇ 机械:IEC60068-2-6(振动) IEC60068-2-27(冲击)   IEC60068-2-32(自由跌落)


》绝缘性能

◇ 绝缘电阻:>20MΩ

◇ 介质强度:电源和告警:2kV;以太网电接口对地0.5kV

◇ 冲击电压:电源和告警:5kV;以太网接口对地1kV


》接口配置

◇ 千兆光口:100Base-FX 和1000Base-X,SFP接口

◇ 千兆电口: RJ45接口,10/100/1000MBase-T(X)自适应,支持MDI/MDI-X自动极性反转

◇ 管理口:带外管理口,RJ45-RS232,波特率115200

◇ 告警接口:失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC


》指示灯

◇ 前面板指示灯:

  电源指示灯:PWR1,PWR2

  运行指示灯:RUN

  告警指示灯:ALM

  接口指示灯:Link/ACT

后面板指示灯

  接口指示灯:Link/ACT


》电源及告警

◇ 电源模式:双电源

◇ 输入电压:85VDC~300VDC、85VAC~264VAC、±24VDC或±48VDC可选

◇ 接入端子:5芯5.08mm间距插拔式接线端子

◇ 告警输出:失电告警继电器节点输出,

告警输出端子:3芯插拔式接线端子

◇ 功率:<60w

◇ 保护:反接保护、过载保护


》机械性能试验

◇ 正弦振动(GB/T 15153.2-2000):严酷等级1级

◇ 冲击(GB/T 15153.2-2000):严酷等级1级

◇ 自由跌落(GB/T15153.2-2000):严酷等级1级


》机械结构及性能

◇ 机箱外壳:高强度铝合金机箱表面散热,无风扇设计

◇ 防护等级:IP40

◇ 尺寸(W×D×H):440 mm×320 mm×44 mm

◇ 重量:<5Kg

◇ 安装方式:1U标准19英寸机架式挂耳固定


适用环境

◇ 工作温度:-40℃- +70℃

◇ 保存温度:-40℃- +85℃

◇ 相对湿度:5%-95%无凝结

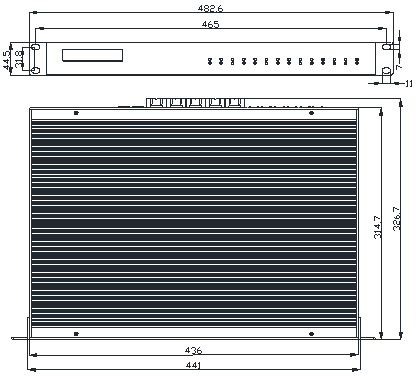

》尺寸图(单位:mm)



全国联保

◇ MTBF>350000h


》选型指南

型号

千兆SFP口

(光电可选)

千兆电口

电源

S7100-GT16

-

16

标配双电源,单双电源可选,

标配:交、直流通用85~300VDC,85~264VAC

选配:±24 VDC、 ±48 VDC

S7100-GT24

-

24

S7100-G2-GT16

2

16

S7100-G2-GT24

2

24

S7100-G4-GT16

4

16

S7100-G4-GT24

4

24

S7100-G8-GT20

8

20

S7100-G12-GT16

12

16

S7100-G16-GT12

16

12

S7100-G20-GT8

20

8

S7100-G24-GT4

24

4

S7100-G28

28

-



产品手册下载

S7100机架式二层千兆工业以太网交换机用户手册.pdf
