CM200D通信管理机是高度集成的内嵌 Linux 操作系统的通用嵌入式智能通信平台，其采应用于各工业领域的高性能及高可靠性的 PowerPC处理器为主控CPU，内置最大512MB DDR2 SDRAM，最大128MB Nor FLASH, 可选配CF卡作为用户数据存储介质，最大容量可达16GB。CM200D可以根据客户需求同时具备2个或4个独立MAC以太网接口，其中至少可选配2个100M光口用于远距离的光纤通信。CM200D具有最多8个RS-232/RS-485 的标准串口，最大传输速度115.2KBps。 CM200D可选用交直流通用的隔离冗余电源输入，并提供上电/掉电通知功能。可通过以太网扩展接口实现光纤冗余环网功能。CM200D是高EMC性能、宽工作温度范围的高性能高可靠性通用网络通信平台，可长期稳定工作，广泛应用于工业控制、电力系统、智能交通、智能调度、楼宇自动化等领域。
软件上提供POWERPC GNU 交叉编译工具和支持，为快速开发应用提供保障。
》产品规格
功能 | 配置 | CM200D |
网口 | 1000M 电口 | 最多2个 |
100M 电口/光口 | 最多2个 |
串口 | 通信串口RS485/RS232 | 最多8个 |
调试串口RS232 | 1个 |
隔离电压 | 1500V |
端口保护 | TVS、放电管、光电隔离 |
电源 | 电源电压 | 交流85V～264V、直流85V～300V或直流24/48V |
功耗 | 小于15W |
电源故障告警 | 继电器输出 |
时钟 | 实时时钟 | 具备 |
IRIG-B码输入 | 无 |
人机交互 | 用户LED | 2个 |
蜂鸣器 | 1个 |
扩展功能 | 光纤环网功能 | 可选 |
系统参数 | CPU | AMCC PPC405EX 主频400MHz |
DDR2 RAM | 标配256M，最大512M |
NorFlash | 标配64M，最大128M |
CF卡 | 最大16G |
操作系统 | linux 2.6.29.6 |
编译环境 | ppc-linux-gcc version 4.2.2 |
根文件系统 | ramfs |
》机械特性
安装方式 |
| 导轨式，机箱尺寸：77mm×127.5mm×210mm |
环境参数 | 存储温度 | -40～+85度 |
工作温度 | -40～+85度 |
EMC参数 | 电快速瞬变脉冲群抗扰度 | 四级 |
静电放电抗扰度 | 四级 |
浪涌抗扰度 | 四级 |
射频场感应的传导抗扰度 | 四级 |
》电源端子定义
序号 | 标 识 | 功 能 |
1 | +/L | 装置电源直流输入正、交流输入火线 |
2 | -/N | 装置电源直流输入负、交流输入零线 |
3 | E | 接大地 |
4 | COM | 装置失电告警继电器公共端 |
5 | LOST | 装置失电告警继电器输出端 |
》端子接口定义

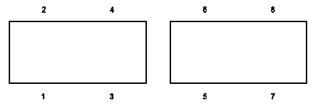

每套端子所包含的信号定义如下图所示：
序号 | 端子名称 | 端子定义 |
1 | RS232T | RS232串口发送 |
2 | RS232R | RS232串口接收 |
3 | RS485A | RS485串口同相输入/输出端 |
4 | RS485B | RS485串口反相输入/输出端 |
5 | GND | RS232/RS485串口公共地 |

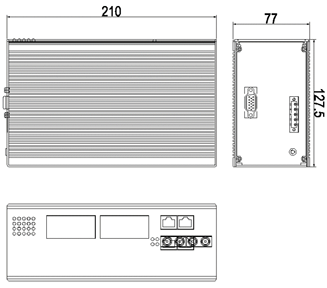

》尺寸图（单位：mm）
》指示灯状态定义
序号 | 名称 | 状态 | 定义 |
1 | TXD1-8 | 熄灭 | 对应通信串口无数据输出 |
2 | 闪烁 | 对应通信串口有数据输出 |
3 | RXD1-8 | 熄灭 | 对应通信串口无数据输入 |
4 | 闪烁 | 对应通信串口有数据输入 |
5 | P | 熄灭 | 没有接通电源或电源故障 |
6 | 常亮 | 电源已接通 |
7 | RUN | 熄灭 | CPU未工作 |
8 | 常亮 | CPU正常工作 |
9 | ALM | 熄灭 | 正常工作 |
10 | 常亮 | CPU内部告警 |
11 | U | 熄灭 | 正常 |
12 | 闪烁 | 系统异常 |
》选型指南
选型型号 | 光口 | 环网光口 | 百兆电网口 | 千兆电网口 | 串口（RS485/RS232） | 输入电源 | 安装方式 |
CM200D-0204 | - | - | - | 2 | 4 | 交直流通用（85~300VDC，85~264VAC）标配； ±24VDC和±48VDC可选 | 导轨式 |
CM200D-0208 | - | - | - | 2 | 8 |
CM200D-0408 | - | - | 2 | 2 | 8 |
CM200D-2208R | - | 2 | - | 2 | 8 |
