ATS 3600系列时钟监测装置
分享到:
ATS 3600系列时钟监测装置
产品详情

ATS3600卫星时间同步监测装置是对电力系统时间同步信号进行监测的在线监测系统,时间同步监测系统以独立的卫星(北斗、GPS)时源或地面(PTP Over E1、IRIG-B(DC))时源为基准,对接入的时间信号进行分析和测量,实现对被监测设备时间准确度的实时监测。

ATS3600时间同步监测系统分为时间同步监测装置和时间同步监测管理系统两部分。

ATS3600时间同步监测装置以电力系统时间同步国家标准为依据,符合电力系统自动化设备时间同步监测需求,支持接入各类时间信号,完成对时间信号的采集、测量和初步分析,将分析结果上送时间同步监测管理系统。

ATS3600时间同步监测管理系统完成对各监测装置上送数据的深度分析、统计、记录、存储和查询等功能。


》产品特性

◇ 可采集和测量的时间信号的形式有:PPS、PPM、PPH、IRIG-B(DC)、DCF77、电力行业标准时间报文、NTP/SNTP、SOE 等,接口形式有:多模光纤、RS-422/485、网络等。时间信号测量精度优于1μs。

◇ 可定时控制空接点开合,触发被测设备产生SOE信号,通过采集、分析该信号实现对被测设备的时间测量;可针对每一个被测设备设置时间阈值,超出时间阈值可通过人机界面、指示灯和告警出口给出告警信息。

◇ 监测端口数量:网口2个,光口4个,可灵活配置作为NTP或goose监测口或者上送端口;

◇ 监测容量:最大1000路NTP/GOOSE采集;监测精度:NTP、GOOSE协议优于1ms,IRIG-B码监测精度优于1μs

◇ 通过DL/T860(IEC61850)规约将被监测设备对时偏差超过设定的告警门限值时应产生的告警及对被授时设备的监测信息与装置的自检信息上送给上级管理端

◇ 支持国产化方案


》行业符合性标准

◇ EMC

  GB/T 17626.2-2006/IEC 61000-4-2:2001 电磁兼容试验和测量技术   静电放电抗扰度试验

  GB/T 17626.3-2016/IEC 61000-4-3:2010 电磁兼容试验和测量技术   射频电磁场辐射抗扰度试验

  GB/T 17626.4-2008/IEC 61000-4-4:2004 电磁兼容试验和测量技术   电快速瞬变脉冲群抗扰度试验

  GB/T 17626.5-2008/IEC 61000-4-5:2005 电磁兼容试验和测量技术   浪涌(冲击)抗扰度试验

  GB/T 17626.8-2006/IEC 61000-4-8:2001 电磁兼容试验和测量技术   工频磁场抗扰度试验

  GB/T 17626.9-2011/IEC 61000-4-9:2001 电磁兼容试验和测量技术   脉冲磁场抗扰度试验

  GB/T 17626.10-2017/IEC 61000-4-10:2001 电磁兼容试验和测量技术   阻尼振荡磁场抗扰度试验

  GB/T 17626.18-2016/IEC 61000-4-18:2011 电磁兼容试验和测量技术   阻尼振荡波抗扰度试验

◇ EMI:FCC CFR47 Part 15,EN55022/CISPR22,Class A

◇ 电力:

  国家电网公司变电站时间同步装置(标准化)(四规范四统一)测式规范。

  QGDW 11539—2016--国家电网公司企业标准--电力系统时间同步及监测技术规范。

  GB/T 26866-2011 电力系统的时间同步系统检测规范

  DL/T 1100.1—2018电力系统时间同步系统技术规范

  DL/T 1783-2017 IEC 61850工程电能计量应用模型

  GB/T 13729-2002 远动终端设备

  QB HD01-2002 华东电网时间同步系统技术规范;

  Q/GD001-1154-3-2005 广东电网变电站GPS 卫星时间同步装置技术规范;

  Q/CSG1203023-2017数字及时间同步系统技术规范

  GB/T 2423.5-2019环境试验 第2部分:试验方法 试验Ea和导则:冲击

  GB/T 2423.10-2019 环境试验 第2部分:试验方法试验Fc: 振动(正弦)

  国家电网公司物资采购标准1104003-0110-00-110kV变电站时间同步装置通用技术规范;

  国家电网公司物资采购标准 1104003-0110-01-110kV变电站时间同步装置专用技术规范;

  IEEE 1588-2008 Standard for a Precision Clock Synchronization Protocol for Networked    Measurement and ControlSystems

无线电骚扰限值:GB/T 9254

工业:IEC61000-6-2

◇ 交通控制:NEMA TS-2

铁路:EN50155,EN50121-4

◇ 机械:IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)


》输出协议

◇ IRIG-B(DC)、IRIG-B(AC)、IEEE1588、NTP、SNTP、DCF77、1PPH、1PPM、1PPS、串口报文


》环境参数

◇ 工作温度:-20℃- +60℃;度:5%-90%(无凝结)可选-40℃- +85℃

◇ 保存温度:-40℃- +85℃;度:5%-95%(无凝结)


》工作电源

◇ 双电源输入,双电源之间互为冗余备用;110VDC、220VDC和220VAC通用。


》机械结构及性能

◇ 尺寸(W×D×H):440 mm x 286 mm x 178mm

◇ 4U标准机架式挂耳固定

◇ 4U标准机架式挂耳固定


》技术指标


项目

技术参数

GPS接收机

灵敏度

冷启动捕获灵敏度:-148dBm

热启动捕获灵敏度:-156 dBm

重捕获灵敏度:-160 dBm

跟踪灵敏度:-162dBm

定位精度:

2.5

首次定位时间:

32

冷启动TTFF:

≤35秒

热启动TTFF:

≤1秒

重捕获TTFF:

≤1秒

授时精度:

<±30ns

北斗卫星接收机

灵敏度

冷启动捕获灵敏度:-148dBm

热启动捕获灵敏度:-156 dBm

重捕获灵敏度:-160 dBm

跟踪灵敏度:-162dBm

定位精度:

2.5

首次定位时间:

32

冷启动TTFF:

≤35秒

热启动TTFF:

≤1秒

重捕获TTFF:

≤1秒

授时精度:

<±30ns

装置接口

可根据实际应用灵活配置

网络

界面规范

10Base-T/100Base-TX 自适应、MDI/MDI–X 自动极性反转、IEEE802.3

协议

ARP、ICMP、UDP、NTP、SNTP、PTP、IP、Telnet

UDP接收主机

16 组,支持广播、组播,满足无限个主机的授时需要

NTP监测

接口数量

网口2个,光口4个,可灵活配置作为NTP或goose监测口或者上送端口。

监测容量

最大1000路NTP采集

监测精度

优于1ms

监测方式

定期轮询,超限确认

GOOSE监测

接口数量

网口2个,光口4个,可灵活配置作为NTP或goose监测口或者上送端口。

监测容量

最大1000路NTP采集

监测精度

优于1ms

监测方式

GOOSE协议

硬接点监测

端口类型

光纤IRIG-B(DC)码监测、RS485   IRIG-B(DC)码监测等,最大支持32路

监测精度

优于1μs

监测方式

被动接收

信息上送

被监测装置信息

被监测设备对时偏差超过设定的告警门限值时应产生的告警,及对被授时设备的监测信息通过DL/T860规约上送给上级管理端。

装置自检信息

装置的自检信息通过DL/T860规约上送至上级管理端

守时精度

标配守时精度1μs/ 小时,有更高精度要求时可以更换晶振。

晶振类型

(订货时指定) 5×10-8(3μs/ 分钟、4.32ms/ 天) ~ 2×10-11(1.2ns/ 分钟、1.728μs/ 天) 之间选择

告警接电形式

继电器空接点,2+1告警输出(装置故障告警、同步丢失告警+装置掉电告警),接点容量10A(NO)/250VAC,5A(NO)/30VDC,3A(NC)/30VDC

隔离保护

电磁隔离

以太网口1.5kV

浪涌保护

各输入/输出线路600W

EMC

静电放电抗扰度

空气放电:±15kV;接触放电:±8kV

射频电磁场辐射抗扰度

10V/m;80MHz~1GHz;调制:80%AM

电快速瞬变脉冲群抗扰度

±4kV,2.5kHz(电源、报警输出);±2kV,5kHz(通信)

浪涌(冲击)抗扰度

共模±4kV,差模±2kV

工频磁场抗扰度

稳定磁场:30A/m;短时磁场(3s)300A/m

脉冲磁场抗扰度

磁场强度:300A/m

阻尼磁场抗扰度

磁场强度:30A/m

阻尼振荡波抗扰度

共模±2.5kV,差模±1kV;1MHz,100kHz

MTBF

300000h

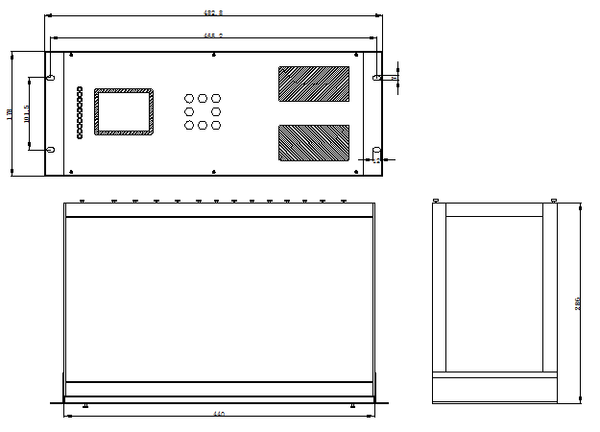

》尺寸图(单位:mm)



》选型指南(ATS 3600)


型号

配置

备注

监测板接口说明

ATS3600G

GPS主时钟(配监测板卡)

主时钟:电源必配2片,CPU板一片,GPS/北斗板(带卫星模块)1片,TMU监测板1片

2路光纤监测口、

2路RS485监测口、2路百兆RJ45网口,

4路百兆ST光纤网口

ATS3600B

北斗主时钟(配监测板卡)

ATS3600

GPS+北斗主时钟(配监测板卡)

ATS3600S

从时钟(配监测板卡)

从时钟:电源必配2片,CPU板一片,GPS/北斗板1片(不带卫星模块),TMU监测板1片


产品手册下载

ATS 3600时间同步监测装置用户说明书.pdf
