NS600系列非网管型机架式工业以太网交换机
分享到:
NS600系列非网管型机架式工业以太网交换机
产品详情

NS600系列非网管工业交换机是一款应用极为广泛能适应各类复杂工业环境、恶劣气候条件的网络交换设备,具有坚固的金属外壳,防护等级达到IP40,本系列交换机有近10年的现场应用案例,能够为用户提供稳定可靠、经济适用的网络传输解决方案。本产品所有元件均为工业级设计,为恶劣环境下工作提供了可靠保障设备可应用于组建各种快速以太网,在电力常规变电站组网、新能源、交通控制及视频监控系统、各类工业自动化系统网络通信等领域都有很好的应用。


》技术特性

◇ 应用广泛的即插即用型交换设备

◇ 满足工业电磁兼容要求的硬件性能,无风扇散热设计

◇ 宽温工作能力(-40℃- +85℃)

◇ 工业级交、直流通用电源

◇ 产品符合CE、FCC认证

◇ 通过国家交通安全设施质量监督检验中心检测

◇ 通过公安部安全与警用电子产品质量检测中心检测


》性能特点

交换模式:存储转发

◇ 支持全线速无阻塞转发

◇ 支持MAC地址自动学习


》通信接口

◇ 百兆电口: RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转

◇ 百兆光口:100Base-FX,单/多模、SC/ST/FC接口可选。多模1310nm,5km;单模1310 nm,40km。

◇ 告警接口:失电告警继电器节点输出,容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC


》指示灯

前面板指示灯:电源指示灯PWR接口指示灯:Link/ACT、Speed(电口)

◇ 后面板指示灯:电源指示灯PWR接口指示灯:Link/ACT


》工作电源

输入电压:交、直流通用(85~300VDC,85~264VAC),±24VDC、±48VDC可选配

接入端子:3芯5.08mm间距插拔式接线端子

功率:<15w

保护:反接保护、过载保护


》绝缘性能

◇ 绝缘电阻:>20MΩ

◇ 介质强度:电源和告警:2kV;以太网电接口对地0.5kV

◇ 冲击电压:电源和告警:5kV;以太网接口对地1kV


》行业符合性标准

◇ EMS

   IEC61000-4-2(静电放电):±8kV接触放电、±15kV空气放电

   IEC61000-4-3(电磁场) 10V/m(80MHz~2GHz)

   IEC61000-4-4(快速瞬变) 电源线:±4kV;数据线:±2kV

   IEC61000-4-5(浪涌) 电源线:±2kV/(差模),±4kV/(共模)

   IEC61000-4-6(传导) 3V(10kHz~150kHz);10V(150kHz~80MHz);80%AM

   IEC61000-4-8(工频磁场) 100A/m连续,1000A/m 1s~3s

   IEC61000-4-9(脉冲磁场) 1000A/m(峰值)

   IEC61000-4-10(阻尼振荡磁场) 100A/m

   IEC61000-4-12(阻尼振荡波) 共模2.5kV,差模1kV

   IEC61000-4-16(共模传导) 30V连续,300V 1s

◇ EMI:FCC CFR47 Part 15,EN55022/CISPR22,Class A

◇ 机械: IEC60068-2-6(振动) IEC60068-2-27(冲击)   IEC60068-2-32(自由跌落)


》机箱结构及性能

◇ 机箱外壳:高强度钢制机箱表面散热,无风扇设计

◇ 防护等级:IP40

◇ 尺寸(W×D×H):48mm×120mm×140mm

◇ 重量:<5Kg

◇ 安装方式:1U标准19英寸机架式挂耳固定


》适用环境

◇ 工作温度:-40℃- +85℃

◇ 保存温度:-40℃- +85℃

◇ 相对湿度:5%-95%无凝结

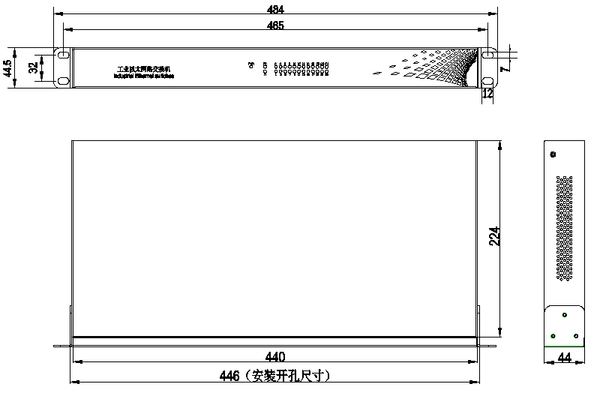

》尺寸图(单位:mm)



》全国联保

◇MTBF>350000h


》选型指南


型号

千兆光口

百兆光口

百兆电口

电源

NS600-T16

-

-

16

标配:交、直流通用(85~300VDC,85~264VAC)

选配:±24 VDC、 ±48 VDC

NS600-F2T16

-

2

16

NS600-T24

-

-

24

NS600-F2T24

-

2

24

NS600-F4T8

-

4

8

NS600-F8T8

-

8

8

NS600-F8T16

-

8

16

NS600-F16T8

-

16

8

NS600-G2-T24

2

-

24


产品手册下载

NS600(D)非网管型工业以太网交换机用户手册.pdf
