S7000技术特性
◇ 三层交换技术，支持静态路由，RIP、OSPF等多种动态路由协议，支持策略路由
◇ 满足各项管理要求的全面工业网管功能
◇ 支持环网冗余RSTP/STP冗余协议（环网自愈时间每台小于50ms）
◇ 支持最多可达13K的巨型帧(Jumbo Frame)和大数据包的视频流业务
◇ 支持端口聚集和端口镜像，支持全双工方式下IEEE802.3x流控协议，半双工方式下流控技术
◇ 支持标准的Spanning Tree（IEEE802.1d）协议，支持802.1w；
◇ 完美的工业4级电磁兼容硬件设计实现零丢包技术
◇ 防网络攻击：IP扫描防护、肉鸡防护、UDP端口扫描防护、TCP端口扫描防护、蠕虫病毒传播防护
◇ 具有针对前端摄像机识别及准入功能、未授权摄像机识别及拒绝功能、仿冒终端识别功能
◇ 产品符合CE、FCC认证
◇ 通过国家交通安全设施质量监督检验中心检测
◇ 通过公安部安全与警用电子产品质量检测中心检测
典型功能
◇ 支持IEEE1588V2(PTP)、边界时钟（BC）、E2E透明时钟、P2P透明时钟、NTP时钟 ◇ 多种通用冗余电源输入24/48 VDC或110/220 VDC/VAC ◇ 支持网络冗余RSTP/STP冗余协议 ◇ 支持QoS、VLAN、IGMP Snooping/GMRP等管理功能 ◇ 支持网络带宽管理设置功能，合理限制端口带宽 ◇ 支持地址学习和地址绑定。地址学习完成后，启用地址绑定功能并锁定地址 ◇支持IEEE802.1q协议，可根据实际需要按端口、MAC地址划分VLAN ◇ 支持RSTP/STP/MSTP（IEEE 802.1w/d/s） ◇ 支持IGMP Snooping和GMRP过滤多播包 ◇ 支持基于端口的VLAN、IEEE 802.1Q VLAN和GVRP协议， 轻松实现网络管理 ◇ 端口环路保护功能，有效避免环网风暴 ◇ 支持IGMPv3 snooping组播 | ◇ 通过QoS--IEEE 802.1p/1Q和TOS/DiffServ提升决策机制 ◇ 采用802.3ad，LACP优化网络带宽 ◇ 支持IEEE 802.1X、https和SSL，增强网络安全性 ◇ 支持SNMP V1/V2c/V3用于不同级别的网络管理 ◇ 采用RMON提升网络监控能力 ◇ 带宽管理优化处理，精确广播风暴控制，自动检测并抑制广播风暴，有效限制广播报文的泛滥 ◇ 内置诊断功能，方便网络故障分析和排查 ◇ 端口锁定只允许授权的MAC地址访问 ◇ 支持强大的ACL，硬件支持L2-L7层数据过滤 ◇ 支持多端口镜像用于在线调试 ◇ 异常事件通过Email、系统声音提示、继电器自动输出报警、可支持设备掉电远程软硬件报警 ◇ 可通过web浏览器、Telnet/Serial console对产品配置调试 ◇ 具有抵御服务攻击和常见病毒传播的能力 ◇ 采用合理的散热技术，保证内部元件在无风扇条件下的最大热扩散 |
|
交换性能 |
| 标准参数 |
|
◇ 线速无阻塞转发 ◇ 优先队列： 4级 ◇ 最大可用VLAN数量：4094 ◇ MAC地址表：4096 ◇ IGMP组播数：256 ◇ 交换方式：存储转发，交换固有时延<10µs ◇ 包转发率：95.232Mpps ◇ 交换容量：256Gbps |
| ◇ 支持标准 802.3， 802.3u， 802.3ab， 802.3z， 802.3x， 802.1D， 802.1W， 802.1S， 802.1Q， 802.1p， 802.1X， 802.3ad ◇ 支持协议 IGMP V1/V2/V3 device，GMRP，GVRP，SNMPV1/V2C/V3，DHCP客户端，DHCP Option 82，TFTP，SNTP，SMTP，RMON，HTTP，HTTPS，Telnet，SSH，Syslog |
|
接口配置 |
| 行业符合性标准 |
|
◇ 千兆以太网： 固化4个千兆RJ-45电口，24个千兆SFP口 ◇ Console接口：RS-232（RJ45） ◇ 业务模块LED指示灯：LNK/ACT，Slot1、Slot2、Slot3端口状态指示灯 ◇报警触点：一路继电器输出，常开常闭 容量1A @ 24VDC |
| ◇ EMC IEC61000-4-2(静电放电)：±8kV接触放电、±15kV空气放电 IEC61000-4-3(电磁场)
10V/m(80MHz～2GHz) IEC61000-4-4(快速瞬变)
电源线：±4kV；数据线：±2kV IEC61000-4-5(浪涌)
电源线:±2kV/(差模),±4kV/(共模);数据线:±2kV IEC61000-4-6(传导)
3V(10kHz～150kHz)；10V(150kHz～80MHz) IEC61000-4-8(工频磁场)
100A/m连续，1000A/m 1s～3s IEC61000-4-9(脉冲磁场)
1000A/m(峰值) IEC61000-4-10(阻尼振荡)
100A/m IEC61000-4-12(振荡波)
共模2.5kV，差模1kV IEC61000-4-16(共模传导)
30V连续，300V 1s ◇ FCC
CFR47
Part
15，EN55022/CISPR22，Class
A ◇ 无线电骚扰限值：GB/T 9254 ◇ 工业：IEC61000-6-2 ◇ 电力：IEC61850-3，IEEE1613Class2 ◇ 交通控制: NEMA
TS-2 ◇ 铁路：EN50155，EN50121-4 ◇ 机械：IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落) |
|
指示灯 |
|
|
|
◇ 前面板指示灯 系统LED指示灯：M/S环网主站指示灯 SYS系统运行指示灯，PWR1，PWR2，端口G1～G4指示灯 ◇ 后面板指示灯 接口指示灯:Link/ACT、Speed(电口) |
|
|
|
机械结构及性能 |
|
|
|
◇ 机箱外壳：高强度铝制机箱表面散热，无风扇设计 ◇ 防护等级：IP40 ◇ 19寸1U机身，尺寸（W×D×H）：482.6
mm×314.7
mm×44.5
mm ◇ 重量：小于5KG ◇ 安装方式：机架式挂耳固定 |
|
|
|
|
| 全国联保 |
|
|
| ◇ MTBF>300000h ◇ 保修期：5年 |
|
|
|
|
|
绝缘性能 |
| 电源 |
|
◇ 绝缘电阻：>20MΩ ◇ 介质强度:电源和告警：2kV；以太网电接口对地0.5kV ◇ 冲击电压：电源和告警:5kV；以太网接口对地1kV | ◇ 输入电压：24 VDC/48VDC或110/220 VDC (85～300 V)或110/220 VAC (85～264 V) ◇ 输入电流：(按照所有端口都配成光纤端口)：Max. 2.5A @ 24 VDC，Max. 1.5A @ 48 VDC，Max. 0.6/0.35A @ 110/220 VDC，Max. 1.0/0.5A @ 110/220 VAC ◇ 功耗: 最大45W ◇ 电源连接：AC一个5-pin接线端子 ◇ 继电器连接：2-pin 接线端子 ◇ 过载保护：提供 ◇ 反接保护：提供 |
|
|
适用环境 |
|
|
|
◇ 工作温度：-40℃- +85℃ ◇ 保存温度：-40℃- +85℃ ◇ 相对湿度：5～95%无凝露，满足恒定湿热试验（GB/T 2423.3）要求 |
|
|
|

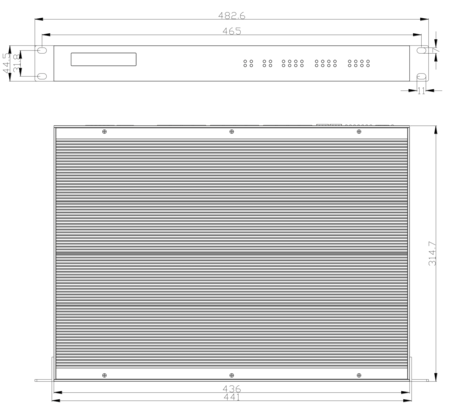

尺寸图（单位：mm）

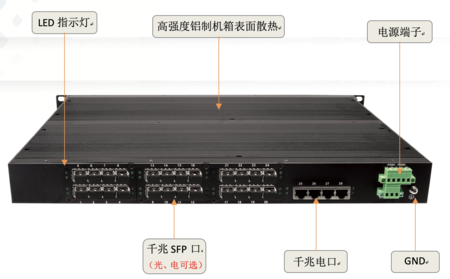

产品外观部件

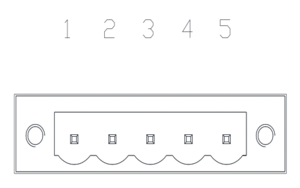

电源及告警端子
标 识 | 功 能 |
1 | 电源1直流电源负或交流电源零线 |
2 | 电源1直流电源正或交流电源火线 |
3 | 接地 |
4 | 电源2直流电源正或交流电源火线 |
5 | 电源2直流电源负或交流电源零线 |
选型指南
型号 | 千兆SFP口 （光电可选） | 千兆电口 | 电源 |
S7000-12P | 4 | 8 | 标配：220AC/DC:85~300VDC/85~264VAC 选配：24VDC:18-36VDC 48VDC:36-72VDC |
S7000-6PE | 2 | 4 |
|
S7000-28P | 24 | 4 |
|
S7000-24PE | 20 | 4 |
|
