PKY500D系列导轨式串口服务器
分享到:
PKY500D系列导轨式串口服务器
产品详情

PKY500D串口服务器用于实现串口到以太网口的数据的双向透明传输。用户无需关心具体细节,服务器内部完成协议转换。串口一侧实现串口数据的透明传输,以太网口一侧则是TCP/IP数据包,通过简单设置即可指定工作细节,串口之间相互独立。可以通过服务器内部的网页进行设置,配置永久保存。

PKY500D串口服务器带内置的网页服务器,与常规的网页服务器相同,用户可以通过网页设置参数也可以通过网页查看模块的相关状态。


》产品特性

Ø   全新ARM内核,精心优化的TCP/IP协议栈,工业级工作温度范围,功耗低,速度快,稳定性高。

Ø   2个独立10/100Mbps网口,支持Auto-MDI/MDIX,交叉直连网线均可使用

Ø   支持TCP Server,TCP Client,UDP Client,UDP Server,HTTPD Client多种工作模式

Ø   一个端口可配置多路Socket

Ø   支持Modbus 多主机轮询功能

Ø   八个端口可以同时独立工作,互不影响

Ø   支持ModbusRTU转ModbusTCP,方便工业现场使用

Ø   通过端口号区分与串口关联

Ø   支持虚拟串口工作方式,提供相应软件

Ø   串口波特率支持600bps~115200bps;支持None,Odd,Even三种校验方式

Ø   支持静态IP地址或者DHCP自动获取IP地址,并可以通过UDP广播协议查询网络内的设备

Ø   内置网页,可通过网页进行参数设置,也可为用户定制网页

Ø   RJ45带Link/Act指示灯,隔离变压器,2KV电磁隔离

Ø   从IEEE购买的全球唯一MAC地址,也允许用户自定义MAC地址

Ø   支持通过网络升级固件,固件更新更方便

Ø   支持服务器域名地址解析

Ø   支持keepalive机制,可快速探查死连接等异常并快速重连

Ø   支持账户跟密码,可用于网页登录以及网络设置,更安全

Ø   最多支持八路串口(同时支持RS485和RS232接口)

Ø   八路串口通信指示灯(TXD / RXD)

Ø   支持UDP广播功能,向网络内的所有ip收发数据

Ø   独特的硬件看门狗机制,抗干扰能力更强,彻底拒绝假死。


》产品规格


分类

参数

数值

硬件参数

网口规格

RJ45网口,10/100Mbps、交叉直连自适应

串口规格

端子接线方式,RS232、RS485接口类型,串口波特率600-115200(bps)

可靠等级

2KV电磁隔离

安装方式

DIN导轨式安装

软件参数

网络协议

IPV4, TCP/UDP

IP获取方式

静态IP、DHCP

域名解析

支持

用户配置

网页配置

简单透传方式

TCP Server/TCP   client/UDP Server/UDP Client

Modbus

支持Modbus 网关

TCP Server

支持最多8路TCP连接

网络缓存

发送:16Kbyte;接收:16Kbyte;

串口缓存

发送:2Kbyte;接收:2Kbyte;

平均传输延时

<10ms

工作电源

输入

可选:高电压(AC85V-264V OR DC88-370V)或低电压(12-48VDC)

功耗

功耗:≤2W

环境要求

工作温度

-40~85℃

存储温度

-45~105℃

工作湿度

5%~95% RH(无凝露)

存储湿度

5%~95% RH(无凝露)

MTBF

>350000h

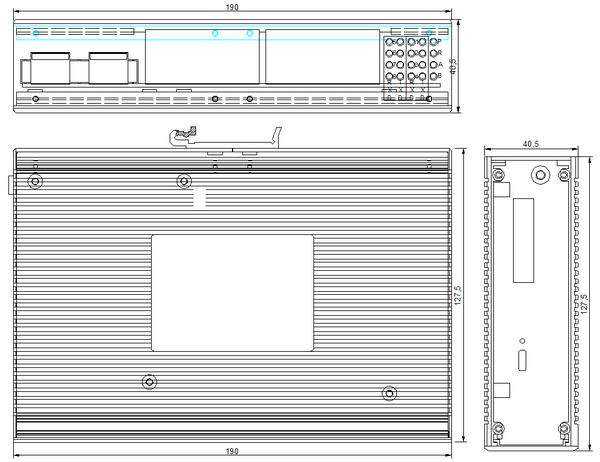

》尺寸图(单位:mm)



》选型指南

选型型号

电网口

RS485

RS232

WEB配置

输入电源

隔离

安装方式

PKY500D N1S04-232/485I-ET

1

4

4

支持

高电压版

AC85V-264V OR DC88-370V

隔离

导轨式

PKY500D N1S08-232/485I-ET

1

8

8

支持

隔离

PKY500D N2S04-232/485I-ET

2

4

4

支持

隔离

PKY500D N2S08-232/485I-ET

2

8

8

支持

隔离

PKY500D N1S04L-232/485I-ET

1

4

4

支持

低电压版

12-48VDC

隔离

PKY500D N1S08L-232/485I-ET

1

8

8

支持

隔离

PKY500D N2S04L-232/485I-ET

2

4

4

支持

隔离

PKY500D N2S08L-232/485I-ET

2

8

8

支持

隔离


产品手册下载

PKY500D系列导轨式串口服务器用户手册.pdf
