概述

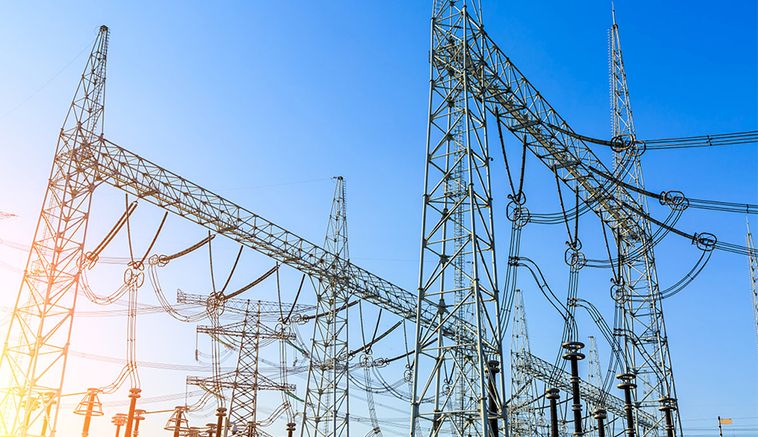

变电站是指电力系统中对电压和电流进行变换,接受电能及分配电能的场所。在发电厂内的变电站是升压变电站,其作用是将发电机发出的电能升压后馈送到高压电网中。按照不同电压等级,依次分为特高压变电站(1000kV以上)、750kV变电站、500kV变电站、330kV变电站、220kV变电站、110kV变电站、66kV变电站以及10kV变电站。 变电站主要包含一次设备以及二次设备,一次设备(包括变压器、高压断路器、隔离开关等)的作用是直接生产、输送、分配和使用电能,二次设备(包括继电保护、计量装置、测控装置等)是指对一次设备和系统的运行工况进行测量、监视、控制和保护的设备。

系统需求
  • 符合工业现场的电磁干扰特性
  • 对恶劣环境的防护能力(高低温、潮湿、振动等)
  • 系统存在多种业务,不同业务实时性要求不一致
  • 系统易于建设、维护及扩展
  • 系统安全性高,通信设备需要提高安全性,防止非法入侵等
宽域解决方案
  • 宽域工业级产品符合工业现场设计。采用工业级器件,低功耗无风扇设计,工作温度范围-40℃~+85℃,防护等级IP40,可稳定运行在工业现场
  • 宽域工业级产品均符合工业三级或四级行业标准,可稳定运行在电力、交通等强电磁环境
  • 宽域S系列工业交换机,采用低功耗无风扇设计,MTBF时间≥300000h。交换机支持QoS功能,不同业务可设置不同优先级,满足不同业务的实时性要求。变电站根据现场情况搭建A/B双网,极大提升整个系统的可靠性
  • 宽域ATS系列时钟服务器支持北斗、GPS、IRIG-B等多种时钟源,支持脉冲、IRIG-B、串行、DCF77、NTP、PTP等多种时间信号输出。可根据现场情况灵活选择,且支持国产化方案
  • 宽域交换机产品符合各项行业标准,且支持CLI、WEB、TELNET、SSH等多种维护方式,符合国网电力网络安全接入标准,可防止非法入侵等

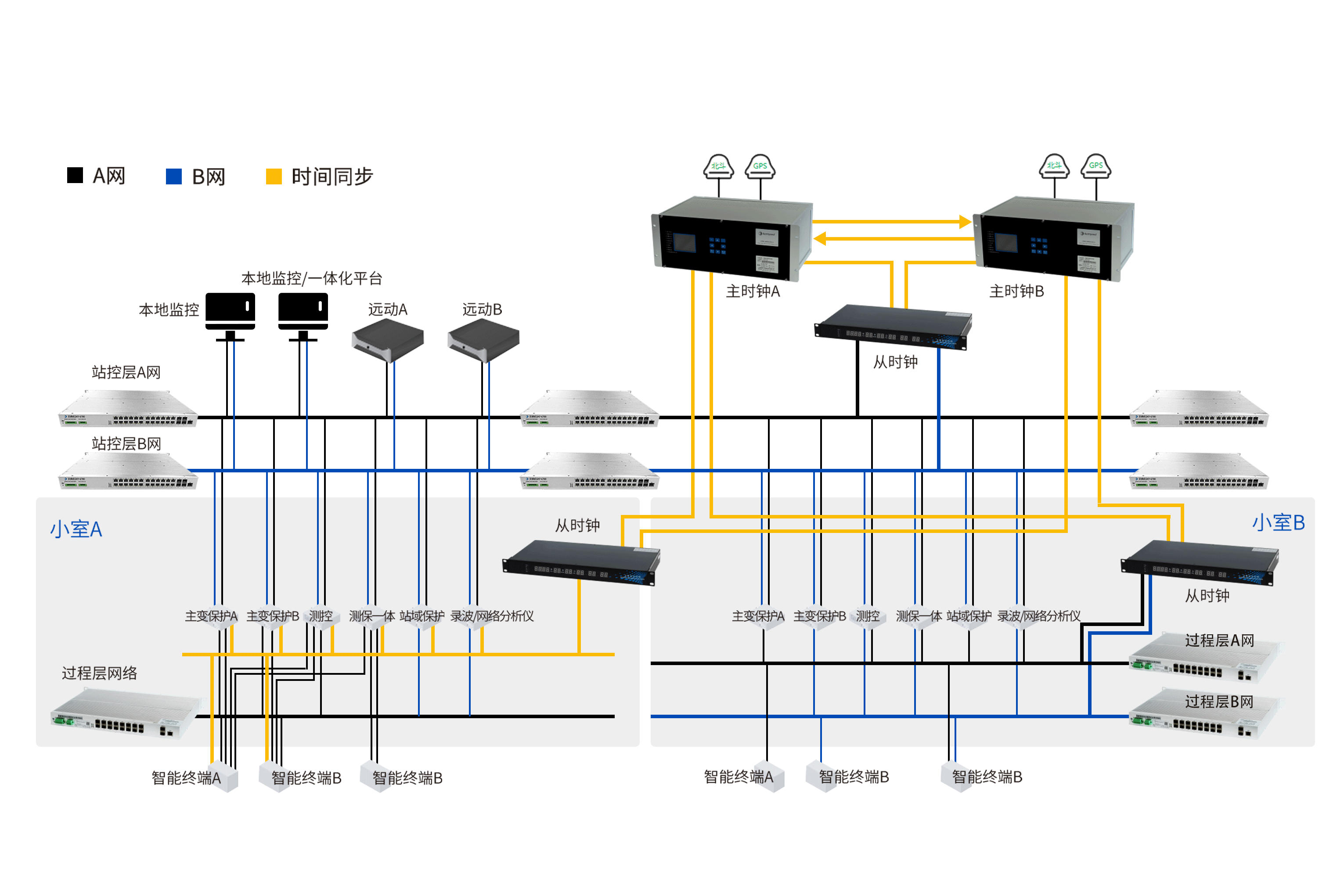

  • 整个系统采用树型网络架构,后期扩展设备简单且不影响现有网络

推荐产品

SKY-6500系列四规范四统一变电站专用工业交换机

SKY-6500是为电力网络智能变电站专门开发的工业以太网交换机,通过特别的设计,解决了目前智能变电站在调试和运维过程中存在无法监管问题、组播通信安全问题、SV传输时延抖动问题和交换机的批量配置等问题。该系列产品符合IEC61850-3变电站通信网络和系统认证标准和IEEE 1613(变电站)规范等工业通用标准,电源采用端子式接线方式,支持双电源冗余设计。

了解详情

ATS3100卫星时间同步装置

ATS3100高精度、高可靠性的时间同步设备,标配恒温晶振,守时精度优于1μs/h,可选铷原子钟(铷原子频标:1.2ns/分钟、1.728μs/天)。ATS3100具备丰富的时频输出接口,提供最大196路电信号输出,最大142路光信号输出,可扩展TTL板、RS485板、RS232板、FIBER板、OC板等接口板,输出信号支持PTP、NTP、IRIG-BDC、PPS、PPM、PPH、PPD、DCF77、串口报文等时标信号。支持WEB、SNMP管理。该产品采用工业级设计,传输误差小,系统稳定,可广泛应用于电力、轨交、医院等行业。

了解详情

ATS1200 卫星时间同步装置

ATS1200-A高精度、高可靠性的时间同步设备,标配数补晶振,守时精度优于100μs/h,可选恒温晶振,守时精度1us/h,铷原子钟,守时精度1.5us/24h。ATS1200支持北斗、GPS双卫星源,2路RS485接口B码时源(可选NTP时源)、2路单模/多模光纤IRIG-B码和两路PTP外部时源。具备丰富的时频输出接口,提供最大32路时间信号输出,支持PTP、NTP/SNTP、IRIG-B码、串口报文、脉冲、DCF77等信号,支持61850/104规约,支持Web、SNMP管理。该产品采用工业级设计,传输误差小,系统稳定,可广泛应用于电力、轨交、医院等行业。

了解详情

经典案例

变电站工程应用
大连500KV登台变电站
嘉兴220kv东云变电站
青海比亚迪实业有限公司110kV变电站
国家中低压输配电检检中心110千伏变电站
河南郑州供电公司110kv卧龙变电站
爱森(如东)化工有限公司110KV变电站
嘉兴220kv东云变电站
盐城东山精密110kV变电站
衢州220KV石窟变电站
吉铁铁合金220kV变电站
