主页 > 产品中心 > 工业交换机 > POE交换机 > S6100P系列二层网管型机架式PoE交换机

S6100P系列二层网管型机架式PoE交换机

二层网管型机架式PoE交换机

特点和优势
  • 最多支持4个千兆SFP端口和24个百兆电口
  • 支持 RSTP/STP/MSTP、ERPS 等冗余协议
  • 全电口支持802.3af/at供电
  • POE可供电距离超过100m
  • IP40防护等级,良好的EMC电磁兼容性
概述规格型号资料

介绍

S6100P 系列交换机采用高性能的工业级芯片和优秀的工业设计,能满足高低温、过电压、漏电及高压 冲击等各种要求。本系列设备可提供灵活的光电以太网接口组合,采用全金属外壳设计,防护等级 IP40,支持机架式安装。


适用于石油石化、交通、自动化等各个行业。

接口配置


千兆光口 1000Base-X,SFP接口
百兆光口 100Base-FX,单/多模,SC/ST/FC可选
百兆电口 RJ45接口,10/100Base-T(X)自适应,支持MDI/MDI-X自动极性反转
管理口 带外管理口,RJ45-RS232,波特率115200
告警接口 失电告警继电器接点输出




交换特性


交换模式 存储转发
包转发率 9.5Mpps
交换时延 <10μs
MAC地址数 16K
VLAN数 4K




以太网软件特性


基础特性 支持RSTP/STP/MSTP(IEEE 802.1w/d/s)
支持VLAN、PVLAN
支持端口流控
支持端口聚合
支持广播风暴抑制
支持IGMP Snooping
支持QoS
支持ACL
支持端口镜像
支持端口隔离
支持NTP
支持LLDP链路层发现协议,检索网络设备拓扑发现
支持Syslog并上报
管理 支持RMON协议
支持SNMP V1/V2c/V3
支持web、Telnet、Serial console方式管理
安全 支持IP+端口+MAC地址绑定
支持用户分级
支持基于端口的带宽和速率控制,支持802.3x
支持SSH、SSL、HTTPS




机械特性


机箱外壳 无风扇、机壳散热
防护等级 IP40
尺寸(W x D x H) 440mm x 320.5mm x 44mm
重量 <5Kg
安装方式 标准19英寸1U机架式安装




电源参数


电源模式 单电源
输入电压 192VDC~288VDC、100VAC~240VAC交直流通用
功耗<36W
保护 反接保护、过载保护
告警输出 失电告警继电器接点输出,接点容量5A(NO)、3A(NC)/250VAC,0.5A/110VDC



工作环境


工作温度 -20℃~+55℃
存储温度 -40℃~+85℃
相对湿度 5%-95%无凝结




指示灯


告警指示灯 ALM
运行指示灯 RUN
电源指示灯 PWR
端口指示灯 Link/ACT




行业标准


EMS

IEC61000-4-2(静电放电):接触放电±8KV;空气放电±15K

VIEC61000-4-5(浪涌):电源线:±1kV/(差模),±2kV/(共模)

EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
机械 IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)




质量保障


保修期限 5年
MTBF >50000h

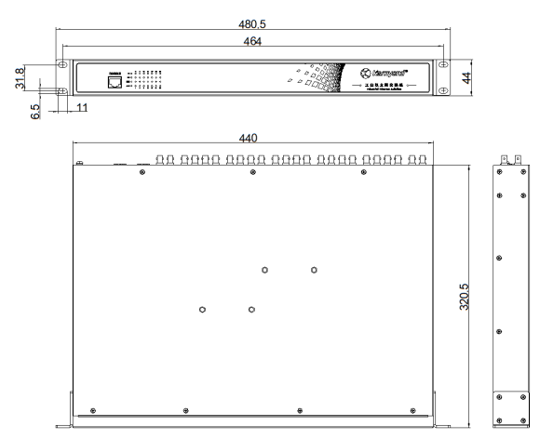

尺寸图
单位:mm




型号千兆SFP口百兆光口百兆PoE电口电源
S6100P-F4T24 - 4 24

电源范围:192VDC~288VDC、100VAC~240VAC交直流通用



S6100P-G4-T24 4 - 24
